引言

當今社會大規模使用的天然氣、石油、煤等能源都屬于不可再生能源，如果對不可再生能源開發過度，極易產生能源危機，還會加速污染環境[1]。大氣中NOX以及SOX排放的主要來源是燃煤電廠和工業、民用鍋爐[2]，這些排放物造成酸雨污染問題日益嚴重。燃煤不但是CO2生成的主要來源，而且排放CO2的同時也在大氣中排放了很多粉塵，降低了空氣質量[3-4]。數據顯示，燃燒煤所排放的污染物占據我國大氣中煙塵含量的70%以上，二氧化硫含量占比為85%，二氧化碳含量占比為80%[5]。

我國是一個發展中國家，但不能一味追求國民經濟的發展，還要保護好環境，使經濟增長持續進行。而解決此問題的主要手段就是廣泛采用節能技術，實現節能減排，如此不但能降低生產能耗，還可以顯著減少污染氣體排放，一舉兩得[6-7]。

某糧油廠是耗能大戶，主要生產食用植物油（大豆油）、飼料大豆粗、大豆磷脂產品，日處理大豆3 000 t，精煉食用植物油600 t。該企業在生產過程需消耗大量蒸汽，由于煤炭?jī)r(jià)格上漲，廠用蒸汽成本持續上升，噸豆蒸汽費用上漲的幅度比較大，基本達到每噸上漲20~30元，對企業的生產經營產生了較大壓力，返待解決。

采用廢汽余熱回收技術是解決此問題的有效手段[8]。公司領導層高度重視節能減排工作的開展與實施，特邀請我單位相關技術人員對企業壓榨車間蒸脫（DT）工序的設備用能情況進行深入分析，探索較為合理和有效的余熱回收方法，為企業挖掘節能潛力，以便更大限度地降低企業綜合能耗。

1蒸脫（DT）工序的用能現狀

1.1蒸脫（DT）工序原理

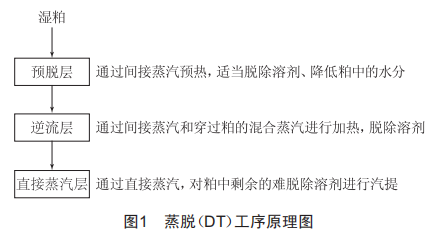

蒸脫（DT）工序原理如圖1所示。

從圖1中不難看出，此工序消耗了大量蒸汽，可以回收大量的廢汽余熱，有較大的節能空間。

1.2蒸脫（DT）工序廢汽熱量回用現狀

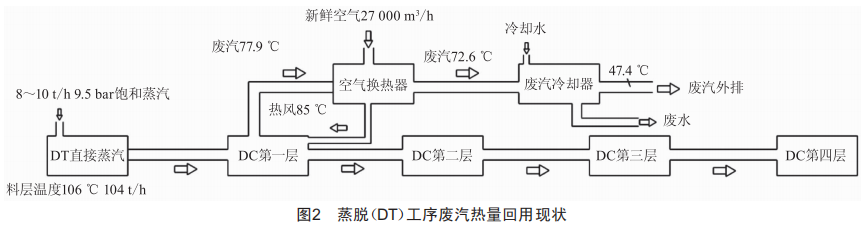

蒸脫（DT）工序的廢汽熱量回用現狀如圖2所示。

由圖2不難看出，目前廢汽回收系統中廢氣冷卻器的設置是不合理的，它采用冷卻水將溫度為72.6節的廢汽進行冷卻后全部排掉，顯然沒有回收這部分廢汽余熱。經過現場了解，這部分廢汽的流量高達每小時3萬m3以上，蘊含著大量的余熱，應該對其加以回收，產生高壓蒸汽供給生產之用，來實現節能減排的效果。

2廢氣冷卻器的節能原理

眾所周知，蒸汽所攜帶的熱量遠高于熱水，因此余熱回收一般以產生蒸汽為主要目的。但由圖2不難看出進入廢汽冷卻器的廢汽溫度只有72.6節，顯然在常壓下是難以產生蒸汽的（水在常壓下變成蒸汽的飽和溫度是100節），這也是本次余熱回收的技術難點。因此，本文采用了真空加熱的方式來回收廢汽余熱，其原理介紹如下：

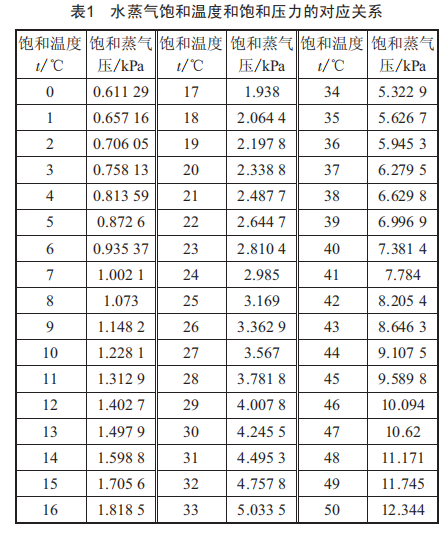

水蒸氣具有壓力升高，飽和溫度也相應提高的物理特性，如表1所示。

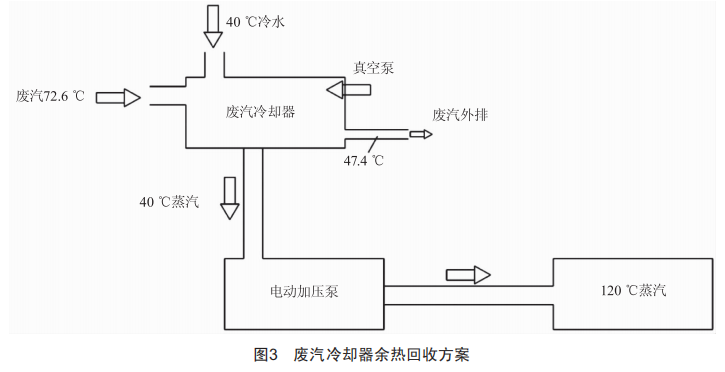

例如，將廢汽冷卻器的壓力設置為7 kpa（真空狀態），此時水的飽和溫度為39節。當廢汽冷卻器的冷卻水進水溫度為40節時，可以吸收廢汽余熱全部變?yōu)?0節的蒸汽。也就是說，廢汽冷卻器的冷卻水一側處于7 kpa的真空狀態，而廢汽一側處于高于大氣壓的正壓狀態。經過廢汽冷卻器后，廢汽放熱溫度由72.6節下降到47.4節，而冷卻水吸熱由40節的液態水變?yōu)?0節的低壓蒸汽，實現了回收廢汽余熱來產生蒸汽的目的。所以，本文提出的廢汽冷卻器余熱回收方案如圖3所示。

如圖3所示，首先啟動真空泵，將廢汽冷卻器的水側抽成真空狀態，然后關閉真空泵。40節的冷水經過廢汽冷卻器變成40節的低壓蒸汽，再經過電動加壓泵，升壓后變成120節的蒸汽供給其他設備使用，這樣不但回收了廢汽的余熱，而且提高了蒸汽的用能品味，可謂一舉兩得。

3經濟效益估算

3.1廢汽冷卻器回收余熱能力計算

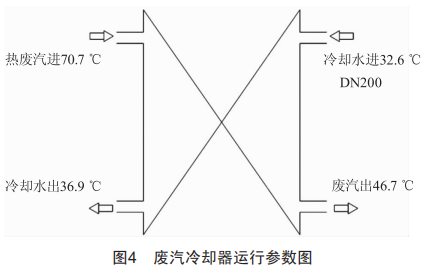

經過現場測試，以圖2（改造前）方式運行時，廢汽冷卻器的運行參數如圖4所示。

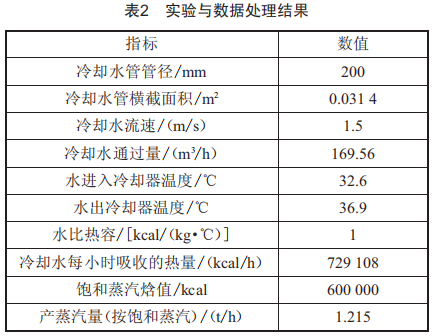

測試數據如表2所示。

由于企業是24 h連續運行，每年按8 000 h計算，那么每年可以節約蒸汽量：1.215X0.8=0.972萬t，為方便計算，按1萬t每年計算。

根據產品樣本，電動壓縮泵壓縮1 t蒸汽需要110 kw.h電，按0.7元/（kw.h）計算，推算出蒸汽壓縮成本約77元。

目前采用集中供熱方式，每噸蒸汽價格大概為250元，也就是說回收1 t蒸汽可為企業節約：250-77=173元。保守考慮，本文按150元計算。

3.2余熱回收效益計算

每年可以回收1萬t蒸汽，每噸蒸汽價格150元，那么每年的經濟效益為：1X150=150萬元。改造總投資300萬元，回收期為：300亡150X12=24個月，大約2年時間。

4結論

本文在對糧油廠進行實地考察、測試和數據分析的基礎上，對其蒸脫（DT）工序廢汽熱量回用進行了節能方案計算和分析。廢汽余熱回收主要采用真空蒸發技術和蒸汽電動加壓技術，將40節的冷卻水變?yōu)?20節的蒸汽加以回用。經過初步測算，每年可節約蒸汽費用150萬元，節能改造投資基本上兩年左右可以回收，這對實際生產設計具有一定的指導意義。
