引言

飯金機箱具有重量輕、強度高、成本低等特點，因而在多領域得到了廣泛應用。目前，工業技術的發展對飯金機箱提出了更多的定制需求，結構緊湊、小型化、高環境適應性、高可靠性、高維修性、造型美觀等需求愈加受到重視。

基于以上多種需求，飯金機箱的結構形式較傳統機箱更加復雜，局部結構要素的成型達到或超出了機械加工設備的極限，可以通過模具沖壓解決此問題[1]，但往往產品批量不夠，模具成本高，驗證周期長，無法解決多種類、小批量的加工問題，為此，工藝設計應從多種工藝技術的綜合運用出發來解決此類飯金成型問題。

下面以一種卡嵌式飯金機箱的成型工藝為例，從工藝流程、拼焊成型工藝和折彎模具角度給出了解決方法，從而解決了較復雜機箱成型問題，提高了零件加工精度和裝配精度。

1卡嵌式領金機箱結構特點

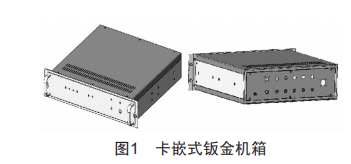

卡嵌式飯金機箱由前面板、后面板、橫梁、圍框、上蓋板、下蓋板、底板和把手組成。該款機箱較以往傳統機箱的特別之處在于：蓋板與箱體的連接處、后面板與箱體的連接處均采用了段差的連接方式（圖1），既方便結構件安裝定位，又提高了維修時拆裝的時效性，且造型美觀。

2主要零件工藝特點

1）前面板板厚5 mm，后面板板厚2 mm，材料一般可選擇鋁合金材質，面板上的結構要素可以通過數控銑加工成型。

2）上/下蓋板板厚1.5 mm，黑色金屬選擇普通低碳鋼板，有色金屬選擇退火可折彎狀態的材料，蓋板上根據機箱內部散熱需求，可增設通風散熱孔，通過激光切割或者數控轉塔沖下料，再通過數控折彎機折彎成型。

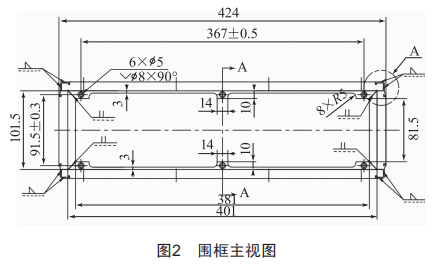

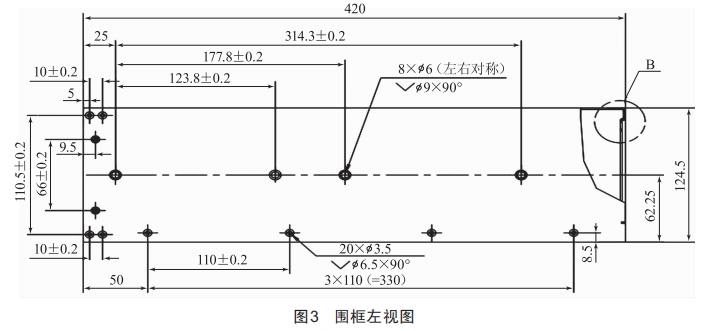

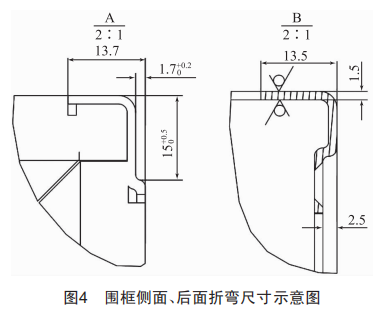

3）圍框兩側及后面均設計有Z型折彎（圖2~圖4），且Z型折彎高度與相鄰零件板厚接近，具有兩種高度。其中，與上/下蓋板連接處的Z型折彎高度為1.7 mm，與后面板連接處的Z型折彎高度為2.5 mm；折彎高度太小，已經超出了常規數控折彎機及折彎刀具的加工極限；兩種高度，折彎或者沖壓模具需要“可調式”組合模具；圍框的成型不易通過一塊整料一體折彎成型。

3工藝流程

卡嵌式飯金機箱成型工藝流程：

1）前面板、后面板、橫梁等零件通過下料、銑加工、電鍍和噴涂等工藝完成。

2）上蓋板、下蓋板和底板等零件主要通過數控沖或激光切割下料、折彎、鉗修、電鍍和噴涂等工藝完成。

3）把手為外購半成品，通過表面噴涂工藝完成。4）圍框通過激光切割、折彎、焊接、電鍍和噴涂等工藝完成，其中折彎工藝與常規箱體制造工藝不同，需要拆分成多個零件，應用組合模具折彎后拼焊成型；圍框的成型工藝為機箱的重難點。

5）機箱裝配工藝采用壓鉚、螺裝等工藝。

4拼焊成型工藝

針對小批量的特點，圍框的成型工藝不選擇成本較高的模具沖壓一體成型工藝，而采取“化整為零”的工藝方案，將難成型的結構要素結合材料特性、加工設備、焊接工藝和零件精度等拆分在幾個零件上分別折彎實現，再拼焊在一起，從而實現圍框的成型。

4.1材料選擇

圍框需要折24道彎，折彎集中，在局部小范圍內既有u型折彎又有Z型折彎，且有高度1.7 mm和2.5 mm的兩種Z型折彎，因折彎導致的材料外層拉應力和內層壓應力過大且應力集中，易出現裂紋或折彎回彈等現象，同時結合后續的焊接工藝性需求和產品不同的應用場景，推薦使用鋁合金5A05（O狀態）和Q105鋼板，這兩種材料的塑性、折彎工藝性和焊接工藝性良好。

4.2基于成型工藝的拆圖

為了保證工藝的可操作性、經濟性和精度要求，拆圖過程中須綜合考慮以下因素：

1）考慮后續焊接變形問題，減少焊縫長度，拆分成盡可能少的件數；

2）折彎模具具有一定的規格，盡可能不去截短模具或加工模具（破壞模具）；

3）有足夠的焊接、修整焊縫的操作空間；

4）拆分后的同一零件不同方向的折彎干涉；5）折彎基準和拼焊定位基準的可操作性；

6）面板裝配時焊縫對裝配平整度的影響。

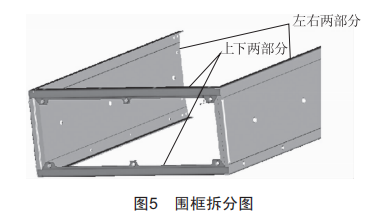

將圍框拆成四部分（圖5）：上下對稱的兩部分和左右對稱的兩部分。這種拆圖方案既減少了折彎形式，又能減少工藝展開圖數量，便于控制加工工藝質量。

4.3領金展開圖

在設計飯金展開圖時，因拆分后的零件仍存在局部折彎較多的情況，尤其是左右對稱的兩部分，以圍框右側部分為例，在不同的方向均存在Z型折彎，為了保證不同方向折彎互不干涉以及彎曲根部不折裂、不變形，要考慮提前在相應部位加工工藝孔和工藝槽[2]。

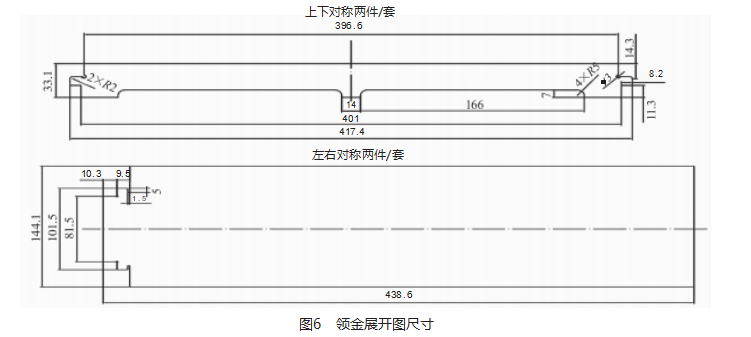

工藝槽一般寬度大于等于板厚，長度為彎曲半徑加上寬度的一半，圓形工藝孔一般直徑大于等于板厚[2]。因該零件在局部出現多道彎交集的現象，經過實際工藝樣件加工、折彎驗證，最終確定飯金展開圖及工藝孔、工藝槽的尺寸如圖6所示。

4.4折彎順序

圍框拆分后，各部分Z型折彎的結構形式類似，僅折彎方向不同、高度不同（圖4），為保證折彎的可操作性、折彎基準的可達性和折彎精度，確定折彎順序時須綜合考慮以下因素：

1）先短邊，后長邊：不同方向都有折彎時，先折短邊，后折長邊有利于工件的加工和折彎模具的拼裝；

2）先外圍，后中間：從工件的外圍開始向工件的中心折彎；

3）先局部，后整體：如果工件內部或外側有一些不同于常規折彎的結構，先將這些結構折彎后再折彎其他部分；

4）考慮干涉情況：根據折彎的形狀或工件上的障礙物適當調整加工順序。

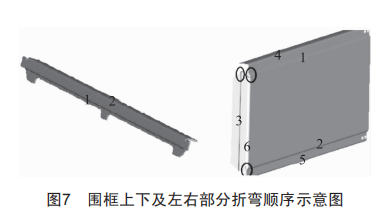

確定折彎順序如下（圖7）：

1）上、下兩部分：先折“Z”字型彎，再折“L”型彎。）左、右兩部分：按照先折復雜的再折簡單的原

則，既能保證產品最后的尺寸，也能控制模具更換的次數。注意第1道彎和第2道彎易與第3道彎和第6道彎出現干涉現象，應在折第1道彎和第2道彎時，調整工件與折彎上模的相對位置，折彎模具端面與第6道彎齊平折彎。

4.5折彎模具

綜合考慮現有折彎設備、成本及該類型機箱可能應用的材質、厚度等要素，基于該飯金機箱的結構形式，設計定制折彎組合模具，實現折彎工藝。

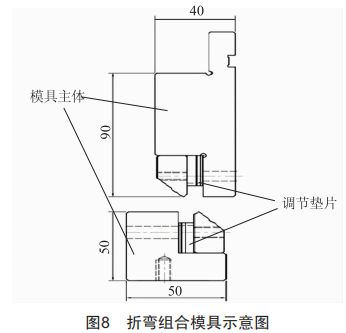

該折彎組合模具（圖8）由模具主體及調節墊片組成，安裝接口與常規折彎模具相同，能夠在常規數控折彎機上使用。

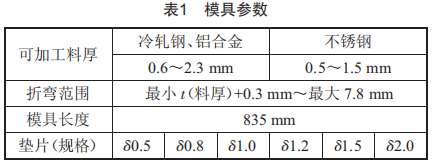

組合模具的參數如表1所示，可實現不同料厚t（0.5~2 mm）、不同Z型彎高度（t+0.3~7.8 mm）的折彎成型。它的實現方式為：通過增加或減少調節墊片的厚度及個數，實現不同高度Z型彎的成型。

通過多次工藝試驗和反復校核驗證，得出折彎高度與墊片厚度的關系式為：

式中：h為Z型折彎高度(圖4中的1.7 mm和2.5 mm）；δ為墊片厚度。

注意：在實際加工驗證的過程中，不同批次材料的板厚略有不同，機床精度以及模具定位時均有不同的差異，因此具體操作時，應在折彎前試折確認。

4.6焊接

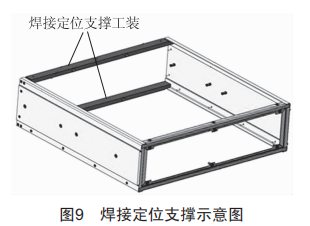

在圍框拆圖的過程中，綜合考慮了機箱承載能力和焊接質量的需要，焊縫對稱于焊件截面的中性軸，減少了彎曲變形；因圍框的結構形式為半敞開型，在焊接過程中，借用工件端頭上的孔，設計制作焊接定位支撐工裝(圖9）來增加剛性約束[3]，減少焊接變形。

在焊接平臺上，利用C型夾頭、方箱和焊接定位支撐工裝等固定后，為了保證外觀質量，在圍框內部點固焊固定[3]，校形后，在內部施焊，無法施焊的部位，在外部補焊，內部焊接選擇氫弧焊，外部補焊選擇冷焊，減少變形量。其中，可根據外觀需要，進行工藝孔、工藝槽的補焊填滿工序。

5結論

針對不同的應用場景，卡嵌式飯金機箱均可通過以下工藝流程加工制造：激光/數控沖切割下料—飯金折彎(Z型折彎，試折）—焊前試配、試裝—修整—焊接成型—電鍍—噴涂—裝配。在車載等動載荷情況和固定式靜載荷電子通信產品領域，應進一步結合任務指標進行性能驗證。

合理有效的工藝流程、工藝方法和工裝模具能夠保證零件的加工質量，從而保證產品的整體性能?？ㄇ妒斤埥饳C箱的成型工藝綜合了材料、機床、工裝模具和焊接等具體條件，是工藝技術和生產經驗的總結，已得到了較好的應用。
