一、前言

工業電源是指用于工業及相關領域中的電子設備與設施的電源系統，其重要性體現在為各類工業設備提供穩定的電力保障，維護設備正常運行，故需具有穩定可靠、高效節能、安全耐用等特點。

常見的工業電源類型包括：交流電源、直流電源、變頻電源、高壓電源等。這些不同類型的工業電源分別適用于不同類型的工業設備和應用場景。例如，交流電源主要用于驅動電機、照明等設備，直流電源則適用于電子設備、生產線設備等需要精密電壓調節的場合。

工業級電源主要應用在工業自動化、醫療設備、鐵路交通、航空航天等領域中。其工作原理是將交流電轉換為直流電，然后通過變換電路將直流電轉換為所需的電壓和電流，最后通過輸出電路將變換后的電壓和電流輸出到負載上來滿足工業設備的電能需求，由此可見分為三個部分：輸入電路、交換電路、輸出電路。

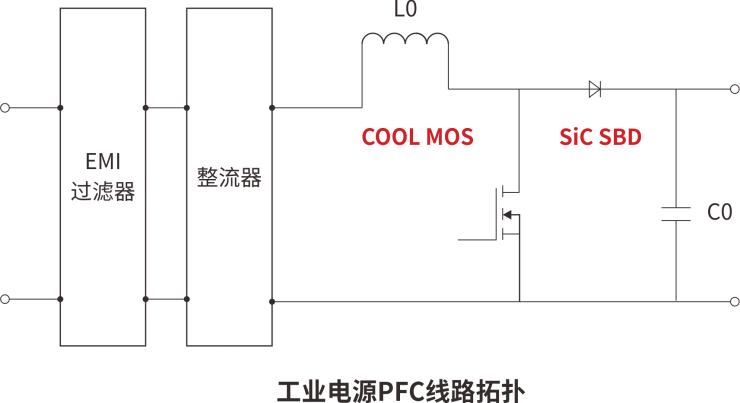

三、典型應用拓撲圖

四、典型應用線路及選型

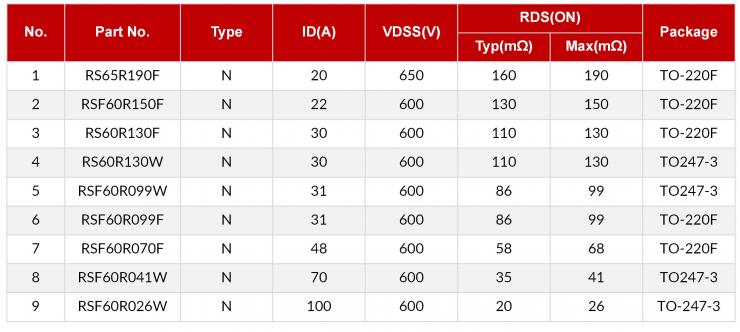

工業電源必須滿足功率因數校正(PFC)等法定要求，同時PFC拓撲對MOS管的要求比較高，在保證系統效率和溫升的條件下，要盡可能的提升系統穩定性用來改善電子或電力設備裝置的功率因素，用于提高配電設備及其配線的利用率,以降低設備的裝置容量；推薦使用瑞森半導體的超結MOS系列，選型表如下：

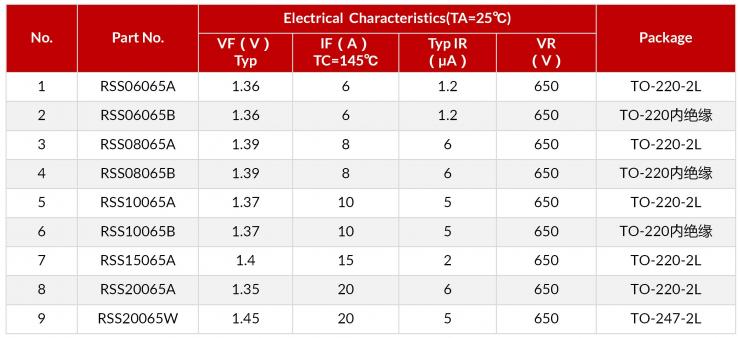

采用碳化硅二極管可以提升工業電源的功率密度和效率，實現更高的工作效率推薦使用瑞森半導體的碳化硅二極管系列，選型表如下：
