一、適配器定義

電源適配器，英文Adapter通常指AC-DC（由交流輸入轉換為直流輸出）的開關電源；一般由控制 IC、MOS管、整流肖特基管、電阻電容、磁性材料、DC 線、外殼等元器件及部件組成，通過整流、變壓和穩壓等轉換形式，為電子設備等提供所需要的電能形態。

按照輸出類型可以分為交流輸出型和直流輸出型，按連接方式可分為插墻式和桌面式。

二、產品應用及特點

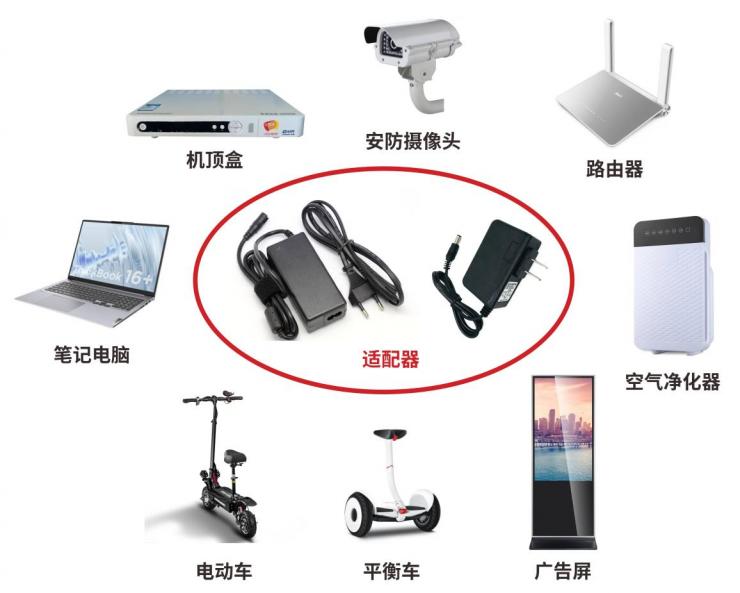

適配器主要廣泛應用于筆記本、機頂盒、安防攝像頭、路由器、空氣凈化器、廣告屏、電動單車等設備中。它可以將插座上220V電壓轉換成5V/9V/12V等供相關設備使用。

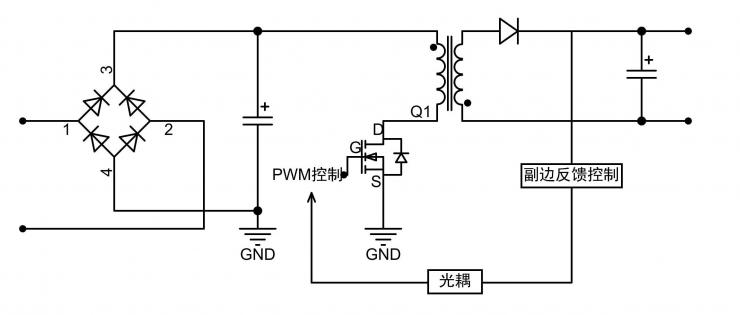

三、反激式典型應用拓?fù)鋱D

現有消費市場的適配器都是采用反激式結構為主，反激電路元器件少，電路簡單、成本低、體積小，可同時輸出多路互相隔離的電路。

產品特點：

• 新型的橫向變摻雜技術；
• 專有的功率MOS結構；
• 高溫特性優良；
• 對標國內四大MOS品牌系列產品；
• 器件參數一致性較好。

四、典型應用及產品選型

1、12W 推薦平面高壓MOS：RS2N65F 及以上規格選型；

2、24W 推薦平面高壓MOS： RS4N65F、RS5N65F 及以上規格選型；

3、36W 推薦平面高壓MOS： RS7N65F 及以上規格選型；

4、48W 推薦平面高壓MOS：RS8N65F 及以上規格選型；

5、60W 推薦平面高壓MOS：RS10N65F 及以上規格選型；

6、72W 推薦平面高壓MOS： RS12N65F、RS13N65F 及以上規格選型；

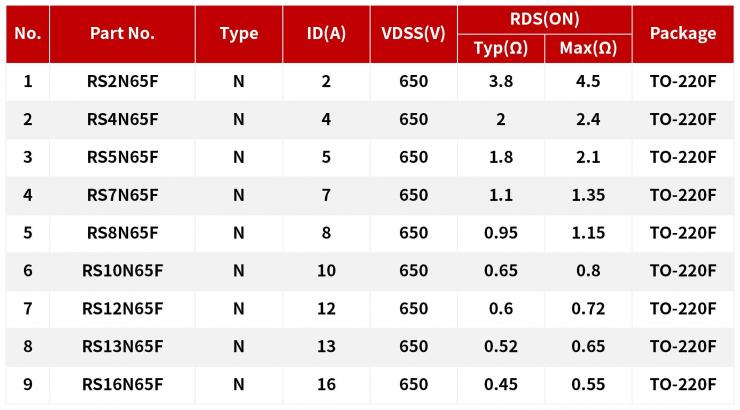

瑞森半導體在反激式適配器電源上主推平面高壓MOS推薦如下產品選型表：
