2024年1月17日，致力于亞太地區市場的國際領先半導體元器件分銷商——大聯大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K344 MCU的汽車通用評估板方案。

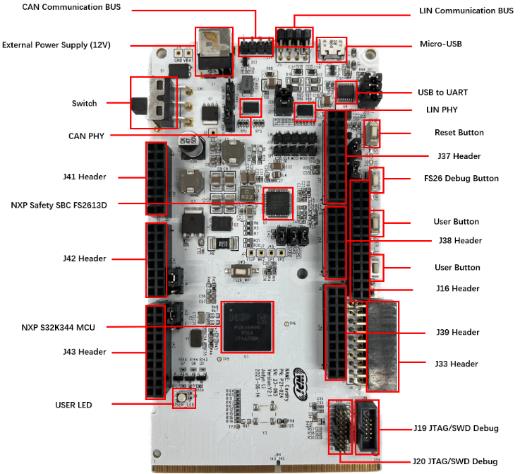

圖示1-大聯大世平基于NXP產品的汽車通用評估板方案的展示板圖

近年來，受智能化、網聯化、電氣化等技術的影響，汽車行業正在經歷一場深刻的變革。在這種趨勢下，消費者對于汽車的外觀設計、安全性以及駕駛體驗等方面都提出了更高的要求。對此，汽車廠商迫切需要加快產品原型驗證的速度，以適應不斷變化的汽車市場。為加快設計開發，大聯大世平基于NXP S32K344 MCU推出汽車通用評估板方案，該方案能夠幫助用戶快速上手開發S32K344相關的汽車應用。

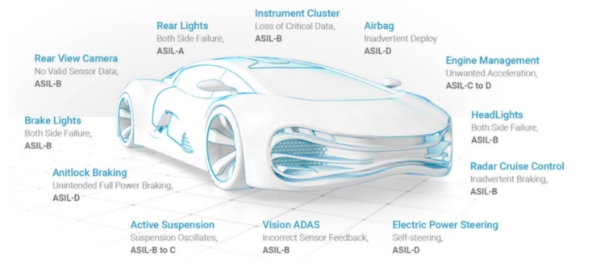

圖示2-大聯大世平基于NXP產品的汽車通用評估板方案的場景應用圖

S32K344是NXP S32K3系列中的產品，基于Arm^®Cortex^®-M7內核，符合ISO26262ASIL-D汽車功能安全等級，支持ASIL B/D安全應用，并提供一個可擴展的平臺，具有下一代汽車所需的安全性、可擴展性、連接性和低功耗特性。S32K3系列產品專注于汽車環境的穩定性，即使在惡劣環境中，也能保持出色性能。并且該系列MCU針對成本敏感的應用進行了優化，具有節省空間的封裝選項。

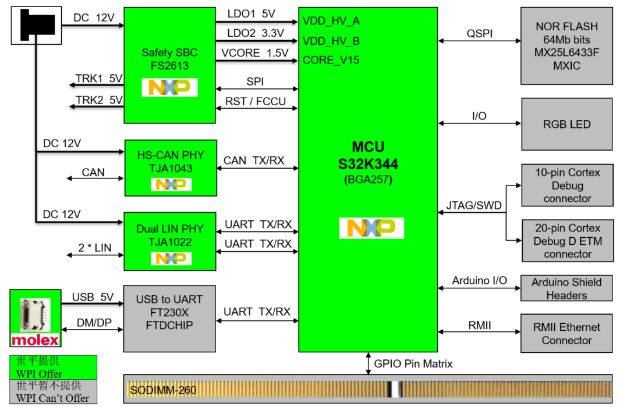

圖示3-大聯大世平基于NXP產品的汽車通用評估板方案的方塊圖

本評估板方案面向通用級汽車應用，其提供豐富的測試組件，支持廣泛的ASIL-D級安全硬件和外圍設備，包括FS26安全系統基礎芯片，板載CAN、LIN和UART/SCI接口，提供RMII接口，支持外拓以太網開發板，板上預留SODIMM-260金手指接口，方便用戶拓展功能底板。不僅如此，NXP還推出免費開發集成環境S32DS，這可使用戶可以迅速熟悉S32K系列MCU，并快速完成產品原型驗證，從而大大縮短產品開發周期，滿足汽車電子產品快速發展的市場需求。

核心技術優勢：

● 評估板尺寸為：6mm×130mm，使用輕巧方便。選用基于Arm^®Cortex^®-M7 32位4MB/512K帶鎖步能的微控制器，滿足ASIL-D汽車功能安全等級的應用開發需求；

● 搭配可功能擴展的第三代安全電源管理芯片F(xiàn)S26，實現全方位的電源監測管理與失效安全防護；

● 專用界面設計搭配NXP FS26 GUI工具，提供FS26模擬與OTP燒錄功能；

● 1路高速的CAN收發器，2路LIN 22A/SAE J2602收發器；

● 豐富的通信接口：SPI、I2C、I2S、UART、CAN/FD與支持TSN的以太網；

● 提供RMII接口，可彈性對接車用以太網和工業用以太網的開發板，實現車用網絡開發；

● 提供ArduinoUNO接口，可連接各類型的開發板做應用擴展；

● 支持10-Pin JTAG標準調試接口和20-Pin ETM進階調試接口；

● SODIMM-260的接口設計，使得此板既可作為最小系統方式獨立運行，也可與車身域擴展載板組合運行，方便用戶進行車身域應用開發；

● 與原廠提供的RTD實時驅動軟件深度合作，豐富的官網例程為用戶提供無障礙的開發環境，可基于NXP量產級別AUTOSAR^®和Non-AUTOSAR^®的底層驅動基礎進行車規級應用軟件開發。

方案規格：

主控MCU（S32K344）：

● ARM^® Cortex^® M7鎖步內核，符合ISO26262 ASIL-D汽車功能安全等級，支持ASIL B/D安全應用，主頻可達160MHz；

● 帶ECC功能的4MB Flash，帶ECC功能的512KBRAM；

● 支持低功耗運行和待機模式?？焖賳拘眩瑫r鐘和功率門控；

● 帶DSP指令集和單精度浮點數處理單元（FPU）；

● 12位1 Msps ADC，16位eMIOS定時器；

● HSE安全引擎：AES-128/192/256、RSA、ECC、安全啟動和密鑰存儲，側通道保護，適用于ISO 21434；

● 外設接口：以太網TSN/AVB（100Mbps/1Gbps），CANFD，F(xiàn)lexIO（UART/SPI/IIC/IIS/SENT/PWM），SAI，QSPI；

● 支持6路FlexCAN，且全部支持CAN-FD；

● 免費的軟件開發集成環境——S32DS，并提供RTD實時驅動軟件支持AUTOSAR^®和非AUTOSAR^®應用程序上的實時軟件，針對Arm^®Cortex^®-M內核和所有軟件層的ISO 26262合規性，提供完整的IP和功能。

車規級高速CAN收發器（TJA1043）規格：

● 完全符合ISO 11898-2:2003和ISO 11898-5:2007標準；

● 適用于12V和24V系統；

● 低電磁發射（EME）和高電磁抗擾度（EMI）；

● 在CAN FD快速相位下，數據速率高達5Mbit/s；

● VIO輸入允許直接連接電源電壓為3V~5V的微控制器。

車規級高速LIN收發器（TJA1022）規格：

● 符合LIN 2.0，LIN 2.1，LIN 2.2，LIN 2.2A和SAE J2602標準；

● 波特率高達20KBd；

● 極低的電磁輻射（EME）；

● 在睡眠模式下具有極低功耗，支持遠程LIN喚醒；

● 可在未通電狀態下被動操作；

● LIN從機應用的集成終端電阻；

● K-line兼容；

● 輸入電平兼容3V與5V的器件，可直連MCU微控制器。

車規級SBC（FS26）規格：

● 輸入電壓最大支持DC 40V；

● 處理嚴重的曲柄操作（3.2V電池），由于其BOOST控制器；

● VBST Front-End時，支持最低電池工作電壓為2V；

● VBST Back-End時，支持最低電池工作電壓為6V；

● 電源供應可輸出多路VCORE/LDO/TRK與MCU搭配；

● 安全監督：（Fail Safe）：

    ◎ 支持MCU電源監督，外部電壓輸入監督，對內部所有電源做過壓，欠壓監督；

    ◎ 支持內部邏輯，模擬功能自我檢測；

    ◎ Watchdog：Simple/Challenger，預防死機或軟件失序運行；

    ◎ 支持失效安全輸出，系統安全防護；

    ◎ 電磁干擾（EMI）穩健性支持各種汽車EMI測試標準；

    ◎ 可擴展的產品組合，從汽車安全完整性等級ASIL B到ASIL D。
