一、前言

電焊機是指為焊接提供一定特性的電源的電器，其工作原理：在接觸到焊接物與被焊接物時，發生短路，短路產生高溫電弧，將焊接物熔化，使得它們相互融合。電焊機分為家用焊機和工業焊機。

家庭型電焊機：為家庭實用性考慮設計，多以氬弧焊冷焊混合型為主，其特點：功率偏小、電源電壓為220V。

工業型電焊機：為工業實用考慮設計，功率大、電源電壓一般采用380V/220V兩用。焊接范圍廣，可連續十幾小時不停工作。高度的可靠性，強大的散熱功能，確保設備能承受高負荷惡劣工況。

電焊機是由電源、變壓器、整流器、輸出電路和外殼等幾個基本部分組成。

家用焊機和工業焊機MOS管選型

二、典型應用拓?fù)鋱D

單相逆變線電路

單相逆變線電路

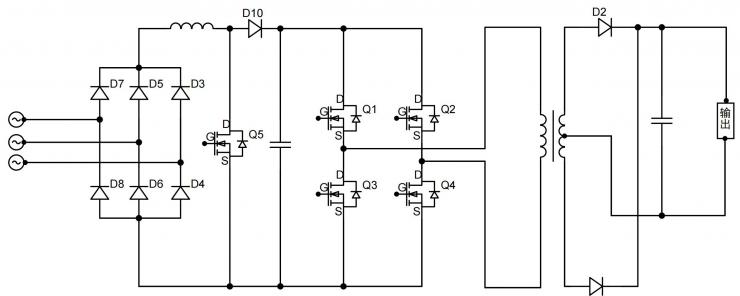

三相逆變線電路

三相逆變線電路

三、典型應用及選型推薦

單相逆變線電路

在220V 輸入前提下，采用單相逆變電路，推薦使用瑞森半導體高壓MOS系列：

• 新型的橫向變摻雜技術；
• 專有的功率MOS結構；
• 高溫特性優良。

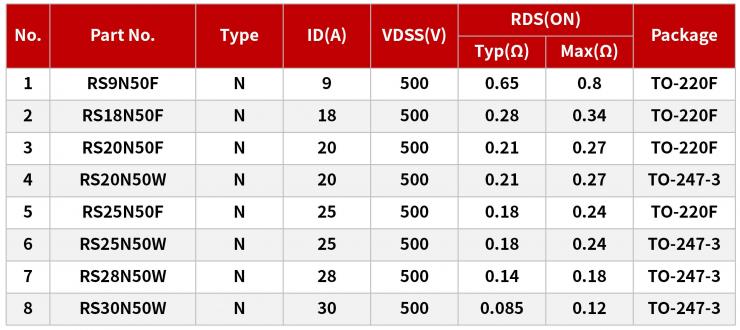

單相逆變線路的電焊機推薦高壓MOS系列

三相逆變線電路

輸入電壓由單相220V AC變成三相380V AC后，原用500V系列已經無法滿足要求，推薦使用瑞森半導體超高壓MOS系列：

• 損耗低，穩定性強；
• 較低的開關速度達到更好的EMI兼容性；
• 耐高壓、大電流、可完全實現進口替代。

三相逆變線路的電焊機推薦超高壓MOS

除了超高壓MOS，三相逆變電路還可推薦選用1200V以上的碳化硅MOS系列來做開關管。

• 軍工研究所實驗室及CNAS實驗室驗證；
• 成功量產650V、1200V 、 1700V(國內領先)；
• 具有競爭力的Ronsp，與1代產品相比，Ronsp減小20%，與2代產品相比更具競爭力。

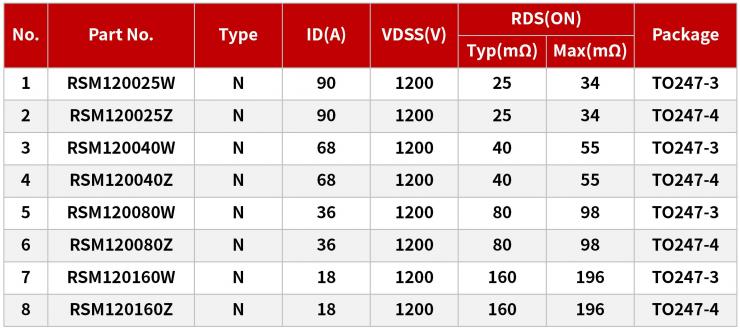

三相逆變線路的電焊機推薦碳化硅MOS系列
