前言：高速吹風機量?jī)r(jià)齊升 市場競爭格局初顯

吹風機是居家生活必備物品，然而傳統型吹風機所帶來的體驗并不佳，高頻使用的女性群體對此更是深有感觸。究其原因主要有：轉速低，通常在每分鐘2萬轉左右，導致干發速度慢;高溫干發，容易損傷頭發;噪聲大且體積笨重等等。因此，能改善這些問題的高速吹風機一經推出便迅速風靡市場、發展迅猛，品牌數量與產品型號均呈加速增長態勢。據統計，2020年僅有6個品牌生產高速吹風機，共16款機型;而截至23年6月，已有84個品牌推出了總共139款不同型號的高速吹風機。與此同時，高速吹風機競爭格局初顯：高速電吹風開創者——英國品牌戴森主打高端市場;本土品牌徠芬則低價切入市場，主打中低端市場，并以其高性?xún)r(jià)比的產品占據國內市場線上銷量榜首。徠芬產品低價的關鍵在于其通過自研電機大幅降低了生產成本;而電機的背后則離不開一套高可靠、高性?xún)r(jià)比的MCU方案。

作為高速吹風機市場背后的核“芯”玩家，國產品牌BPS(晶豐明源)及旗下的Linko(凌鷗創芯)一直致力于持續迭代和優化IC產品。Excelpoint世健旗下子公司Synergy世輝是BPS和Linko的授權代理商，可以為客戶提供完整的解決方案與技術支持。接下來，Synergy世輝的FAE將基于凌鷗的MCU方案，手把手教您制作一個高速吹風機。

方案介紹

本次使用的方案為:

凌鷗MCU-LKS32MC037LM6S8B + IPM-LKS1D5003D +電源BP85226DF

整體方案特點

· 成熟的控制算法，啟動平穩，啟動兼容性強，電機噪音低，無金屬異響，控制穩定。

· 紋波補償算法，減小母線電解電容，降低高壓電容成本，極致性?xún)r(jià)比。

· 雙電阻采樣，運行平穩，噪音小，F(xiàn)OC快速剎。

· 功率部分采用LKS1D500xD單相IPM-ESOP13封裝，生產工藝簡單，散熱好，性?xún)r(jià)比高。

· 安全保護機制：過壓、過溫、堵風口停機保護。

· 輔助電源BP85226DF，集成VCC電容、續流二極管反饋二極管，支持快速開關機。

MCU原理圖

圖1：MCU主控是電機的心臟，高速M(fèi)0內核

(一)MCU主控優勢

· 電機控制專用MCU，內置運放、比較器、DAC、MCPWM等，外圍簡潔。

· 工作溫度滿足105度工業級要求，滿足風筒應用的特別需求。

· 工作電流小，037L/038L 內置5V LDO可以直接給仿真器燒錄供電。

· 進一步減少外圍器件，縮小PCB尺寸。

· 可滿足兩對極電機高達每分鐘22萬電轉速的算力需求。

· 儀表級全差分可編程增益放大器OPA。

· 不需要電壓偏置，可處理正負電流信號。

· 高精度0.5%電壓基準源。

· 內置比較器，負端電壓基準可選。

· 內置DAC，可作為過壓過流比較參考。

圖2：電源供電部分: BP85226DF外圍電路

圖3：競品電源 外圍復雜

極簡外圍的IPM供電電路，可用在多種場合功率器件的輔助供電，布線簡減少走線干擾易過EMC。

(二)電源優勢

· 外圍極簡，節省Vcc電容、續流二極管、反饋二極管等。

· 支持快速開關功能，極大程度上降低啟動延時，提升用戶體驗。

· 待機功耗低(50mW@230Vac)，輸出電壓可調。

· 擁有改善EMI性能的頻率調制技術。

圖4：IPM功率器件部分

高速電機的U V W相功率模塊，因MOS管不良率高，本次選用凌鷗的高壓IPM模塊。

(三)IPM模塊的優勢

· 集成度高，內置600V預驅、快恢復Mos、自舉二極管，溫度檢測功能可選。

· 優化的封裝設計，成本較三相IPM大幅下降，甚至可以和分立預驅、Mos競爭。

· 具有良好的散熱能力，并且滿足電氣間隙要求。

· 與三相IPM相比，其布板靈活，適應環形、條形、異形等多種結構的PCB。

· 與分立預驅、Mos相比，其零件數量少，加工成本低，可靠性高。

· 產品系列化，滿足相同封裝，300V/500V耐壓、7A/5A/4A/3A有4款電流型號可匹配。

圖5：負離子發生器

秋冬季節天氣干燥，使用負離子可以避免頭發靜電問題，負離子工作時會產生帶負電的離子微粒，可以讓發質順頭發不枯燥，緊致毛鱗片、減少分叉。因此增加負離子功能也是有必要的。

圖6：發熱絲部分

此外，秋冬季吹頭發時還需要更多的熱量，因此也要加上過溫保護功能：用MCU實時監控發熱絲溫度，緊急情況下可以關掉發熱絲，而且發熱絲內部也有過流過溫保護。

圖7：按鍵指示燈部分

再加個按鍵和指示燈也是有必要的，能更方便直觀地控制顯示溫度檔位。

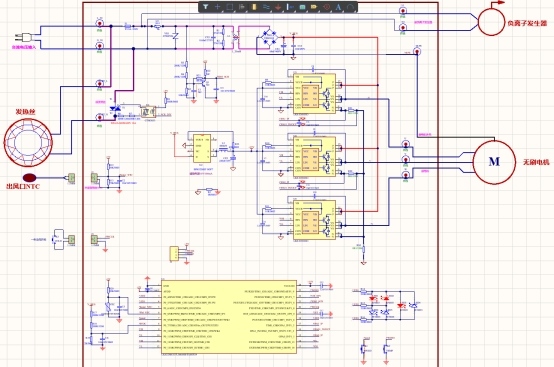

圖8：搭建完后整體原理圖

(四)元件封裝搭建

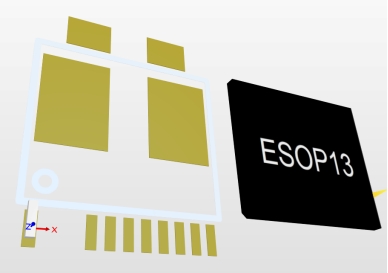

圖9：給各元件都加上8D封裝，后續方便看效果圖(上圖只是其中一個元件)

(五)PCB布線搭建

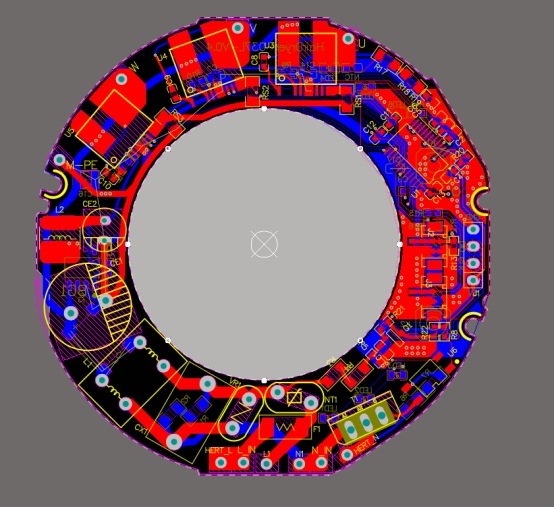

圖10：PCB完成后

(六)8D效果正反面圖：

圖11：8D效果正反面圖

(七)凌鷗MCU-LKS32MC037LM6S8B + IPM-LKS1D5003D +電源BP85226DF

圖12：凌鷗MCU-LKS32MC037LM6S8B + IPM-LKS1D5003D +電源BP85226DF

(八)軟件調試

軟件調試階段，需要測試硬件是否正常：先配置端口參數，在sys_init()系統初始化函數中使能DebugPWM_OutputFunction()函數，用示波器測試每相的PWM波形是否正常(注意：不能帶電機，且電流設置為0.2A即可)。波形正常，說明硬件正常;不正常，則需要檢查電路是否有問題，依次逐級排查。

U V W 三相波形正常后，可以裝電機上電測試。

最后，調試好后裝上外殼測EMC之后，一個高速吹風機就制作完成了。
