引言

一直以來，工業控制和網絡應用主要依賴于4mA-20mA和現場總線連接，并采用專有技術來滿足更高速或更專業的用例，并一直為許多工業應用提供著良好的服務。但近年來，隨著工業物聯網 (IIoT) 和數據驅動型應用的興起，將傳感器、執行器和控制器設備的密度和性能標準推向了新的高度。IIoT應用的新功能和用例在很大程度上受到現場總線網絡10Mbps傳輸速率的制約，而其日益增長的需求促使人們采用其他工業網絡技術來填補這一空白。采用單對以太網 (SPE) 的10Base-T1L是一種很有前途的替代技術，適用于許多需要更高數據傳輸速率的4mA-20mA和現場總線系統。這項技術還支持電力傳輸和其他一系列有吸引力的功能。當然，新技術也意味著對共模扼流圈 (CMC)、隔離電感器和差模電感器 (DMI) 有不同的要求。

（圖源：Atchariya63- stock.adobe.com）

本文將討論10Base-T1L和SPE在工業應用中的使用情況，以及這種搭配如何大幅提高工業網絡性能并釋放新IIoT技術的潛力。此外，我們還將討論實施10Base-T1L和SPE的參考設計和元件要求。

以太網和10Base-T1L

SPE是IEEE 802.3定義的一種有線通信標準，對基本以太網標準進行了有效地轉換以使用單線對。數據線供電 (PoDL) 標準是指通過通信線路傳輸電力，目的是盡量減少電力和通信布線。在工業應用中，10Base-T1L的傳輸速率可達10Mbps，傳輸距離為1000米；在汽車或航空應用中，傳輸距離為15米。10Base-T1L由IEEE 802.3cg定義，帶寬范圍為0.1至20MHz。

PoDL最初針對汽車和類似應用進行了優化，而在常規以太網應用中則采用了以太網供電 (PoE)。IEEE 802.3第104條針對10Base-T1S/T1L的PoDL部分進行了擴展，添加了SPoE功率等級10至15，主要用于樓宇自動化和工業網絡系統。SPoE的功率等級是針對IIoT等運營技術 (OT) 網絡定義的。SPoE將使用20、24或30VDC的長、中和短電纜分別定義為10、11和12級， 將使用50、55和58VDC的長、中和短電纜定義為13、14 和 15級。SPoE不像PoDL那樣分為穩壓或非穩壓功率等級，因此SPoE可以提供1.23W至52W的功率（表1）。

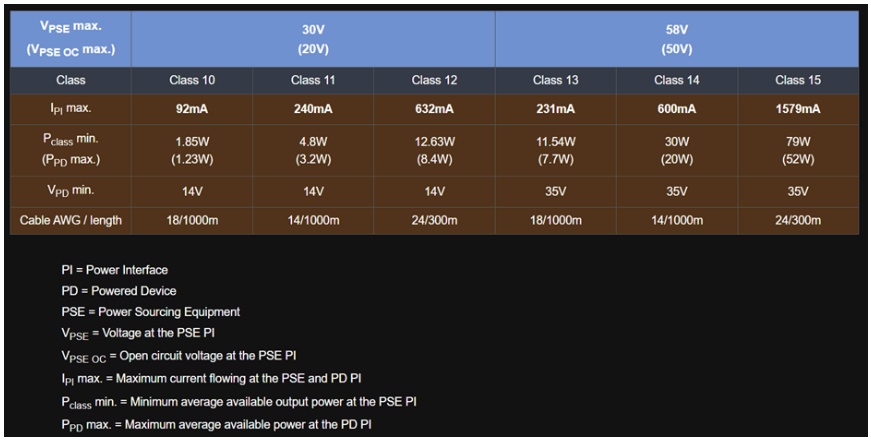

表1：10Base-T1L和SPoE的IEEE 802.3 cg功率等級（來源：EPCOS / TDK）

從本質上講，工業以太網和商業以太網采用的是相同的協議。然而，它們所采用的通信硬件卻完全不同，工業以太網傾向于使用更堅固耐用的硬件，這些硬件針對極端環境進行了更好的優化，并考慮到了可靠性、耐化學性、耐火性、高/低工作溫度范圍以及其他因素。在許多情況下，由于商業以太網硬件的使用壽命有限以及可能會出現早期故障，再加上工業環境的特殊性，因此不適合用于工業以太網應用。

此外，10Base-T1L等技術是專為汽車、工業和樓宇自動化應用而設計，支持的一組硬件選項比商業以太網更適合這些環境用例。商業以太網傾向于在整個設施的IT網絡硬件中采用高速以太網電纜，而工業應用則傾向于采用支持PoDL/SPoE的緊湊型SPE，以最大限度地減少電纜體積，并在不增加過多、不必要布線的情況下提升與傳統布線基礎設施的兼容性。幸運的是，10Base-T1L SPoE系統可為傳感器、執行器或控制硬件提供從設備到云端的IT/OT連接和電源。

實施情況

要實現10Base-T1L SPoE，至少需要使用一個共模扼流圈 (CMC)，但根據應用的不同，可能還需要差模電感器 (DMI) 和電隔離變壓器。如果應用只需要在控制收發器和終端設備之間傳輸數據，則僅需要在雙絞線和PHY/LPF控制器之間使用CMC。如果電源和數據要在同一雙絞線上傳輸，則還需要使用DMI將VCC和GND單端線路等供電設備 (PSE) 橋接到雙絞線上，并最好在CMC之前。最后，在可能存在重大安全隱患的情況下，通常需要進行電隔離。為此，需要在PHY/LPF與控制和終端設備硬件的下游電路之間增加一個隔離變壓器。

圖1顯示了DMI和CMC組件在符合802.3cg標準的10-14類應用電路中的最佳位置。此參考電路的電源和數據通過電源耦合網絡 (PCN) 在介質相關接口 (MDI) 上耦合在一起。直流電源通過DMI耦合到SPoE線路中，如圖2中L1所示。L2處的CMC在MDI處提供共模阻斷。DMI (L1) 和CMC (L2) 值的選擇對于滿足IEEE 802.3cg中列出的最大功率等級的回波損耗、模式轉換和衰減要求非常重要。

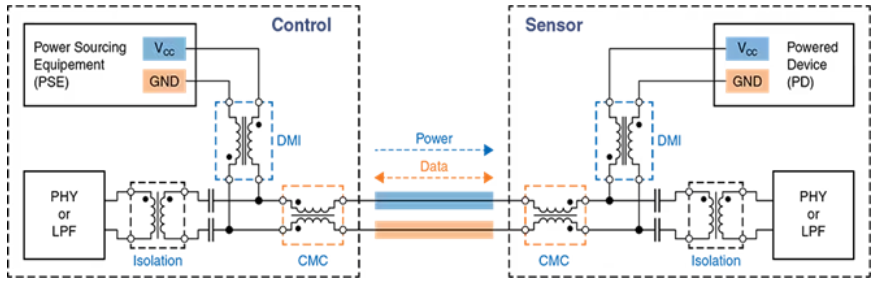

圖1：10Base-T1L SPoE框圖，顯示需要時差模電感器 (DMI)、共模扼流圈 (CMC) 和電隔離變壓器在工業SPE應用中的位置 （圖源：EPCOS / TDK）

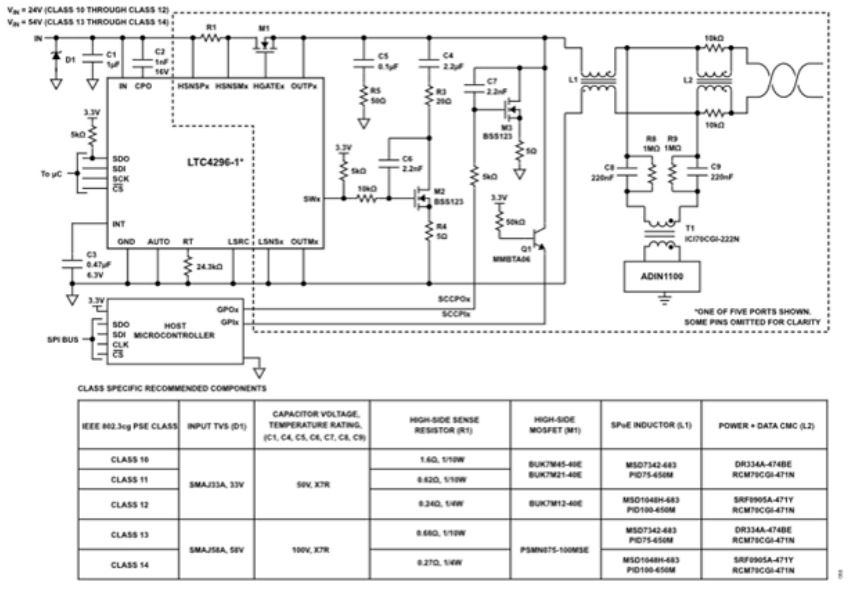

圖2：LTC4296-1 802.3cg 10至14類參考設計，以及針對各種功率等級推薦的SPoE電感器和電源+數據共模扼流圈 （圖源：Analog Devices）

據制造商稱，圖2所示方法一般推薦用于10至14類10Base-T1L SPoE應用，建議使用PHY端PCN拓撲，通過CMC (L2) PHY端的DMI (L1) 注入電源。這樣，電源和數據都可以通過CMC傳輸。對于15類應用，建議通過DMI在線路側注入電源，并為電源和數據路徑配備單獨的CMC。EPCOS / TDK工業單電源以太網 (SPE) 電感器非常適合這些應用，推薦用于SPoE PSE控制器應用。這些工業SPE電感器設計符合工業SPE應用的電流、電壓和電感規格，并遵守ROHS標準，工作溫度范圍為-40°C至+125°C。EPCOS / TDK提供了專為工業SPE/SPOE應用設計的RCM70CGI-471 CMC、ICI70CGI隔離電感器和PID SMD功率電感器。

結語

隨著工業自動化的不斷發展，現已囊括需要更高功率且與內網和云兼容的高數據速率設備，我們更加需要工業以太網解決方案來為大量新興的IIoT設備提供數據傳輸和電源。10Base-T1L能夠支持更高的數據傳輸速率、數據線供電以及其他功能，優于傳統和其他商用以太網解決方案，成為了取代傳統4mA-20mA和現場總線連接的最佳選擇。
