1、系統硬件總體設計

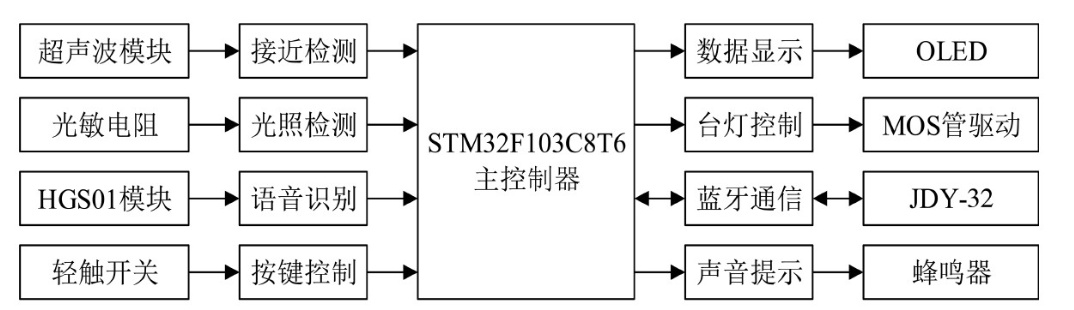

智能合燈控制系統由環境光照檢測、人體接近檢測、語音識別、按鍵控制、合燈控制、數據顯示、藍牙通信、報警提示功能模塊組成，如圖1所示,系統控制分為自動和手動兩種模式，在自動模式下，光敏電阻傳感器檢測環境的光強，單片機的PWM根據環境光強自動調節臺燈的亮度,當環境亮度超過開燈聞值時，則關閉臺燈;使用超聲波傳感器檢測人與臺燈的距離，當人體過于靠近臺燈時，臺燈感應到并發出警告信號，提醒用戶注意糾正坐姿，防止近視,另外，系統可以讓用戶自行設定工作或?qū)W習時間，當達到設定的時間后，臺燈會發出提醒，提示用戶休息.在手動模式和語音模式下用戶可以根據自身需要自行控制臺燈的開關和亮度。

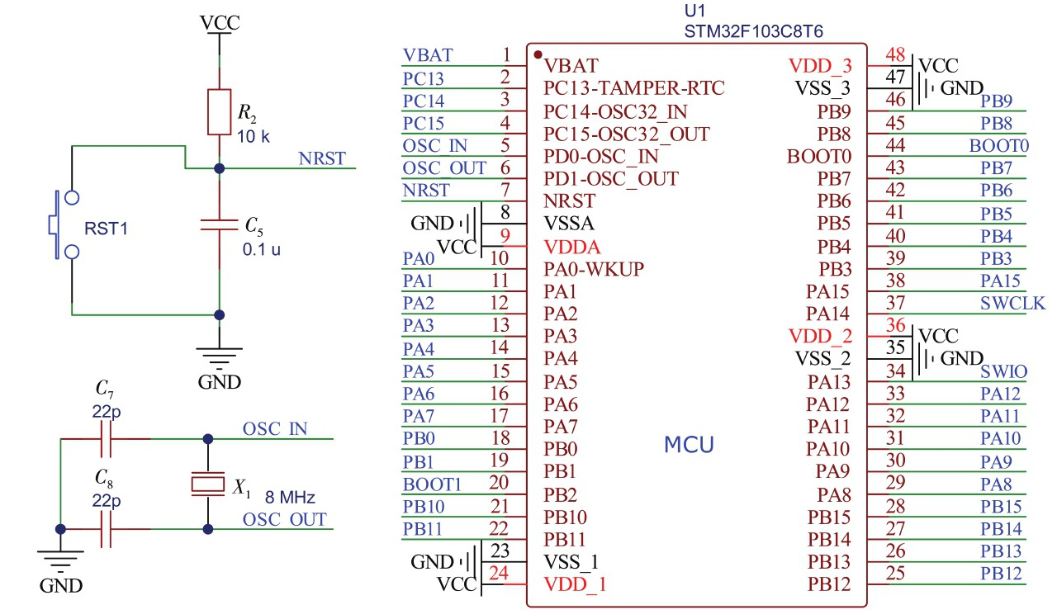

2、主控電路設計

STM32F103C8T6是新一代高速、低功耗、高度集成、抗干擾單片機,芯片內部使用的M3內核，能夠同時處理32位寬度的數據.目前，該芯片被廣泛應用于智慧農業、智能汽車

電子產品等領域，能夠有效完成相關領域的控制要求!!此外，STM32F103C8T6單片機需要晶振電路和復位電路支持，因此，需要對單片機、晶振、復位部分進行設計，保證單片機的正常運行，主控制器電路如圖2所示。

3、人體坐姿檢測電路設計

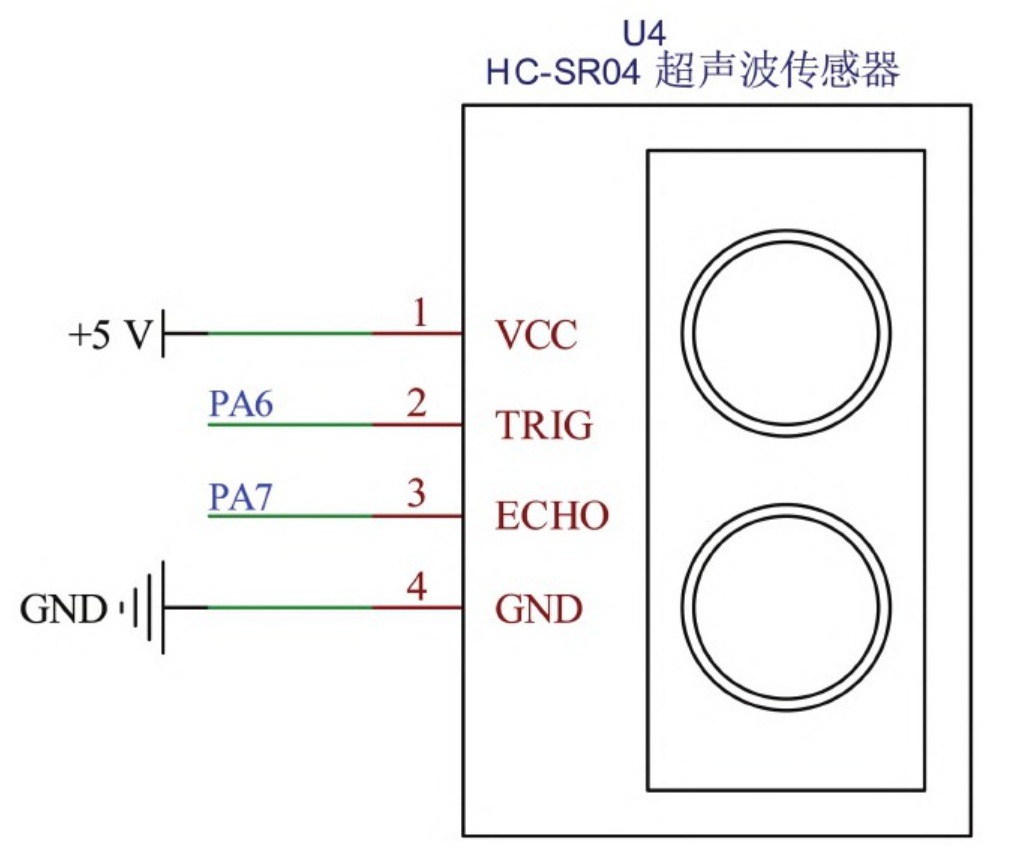

為了實現人體坐姿檢測功能，系統使用HC-SR04超聲波傳感器完成人體與臺燈之間的距離檢測,若人體進入模塊感應范圍之內，則表明用戶與臺燈距離小于設定的閫值，引發蜂鳴器報警，達到坐姿檢測目的.HC-SR04超聲波傳感器模塊共有四個引腳，其中編號1口和編號4口是HC-SR04超聲波傳感器模塊的供電輸入口，分別連接電源VCC和GND.編號2口IRIG是模塊控制口，在需要通過HC-SR04超聲波傳感器模塊進行測距時，此接口控制模塊啟動發出超聲波信號，接口高電平為模塊啟動有效信號，連接到單片機的PA6進行控制,編號3口ECHO是HC-SR04模塊從發出超聲波信號到感應到超聲波信號的脈沖寬度的輸出口，安排單片機的PA7控制，人體坐姿檢測電路如圖3所示。

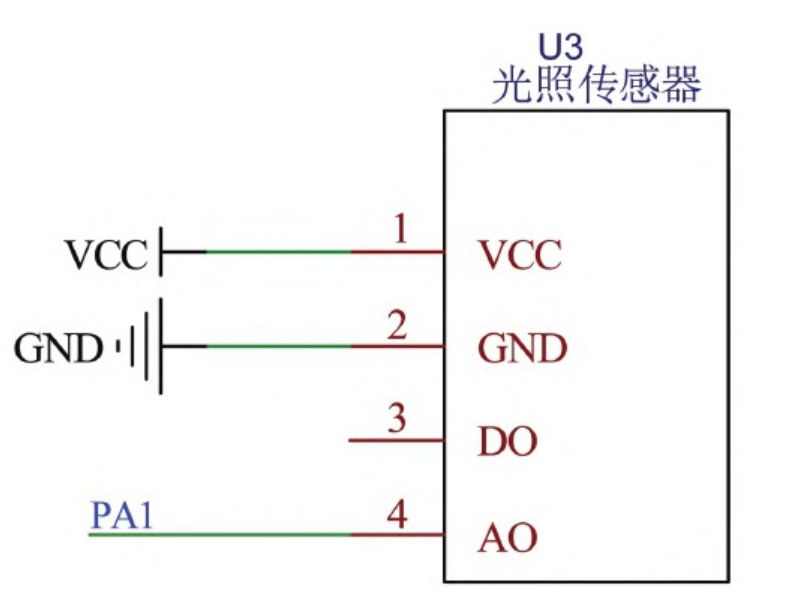

4、光照檢測電路設計

系統可以根據環境光照控制臺燈，故需要對光敏電阻傳感器電路進行設計,光敏電阻傳感器輸出的模擬量輸入到比較器中，經過比較器輸出光照強度的比較結果，可以直接得出光照強度是否超過某一國值,光敏電陰傳感器U3的1號接口和2號接口為電源輸入口，分別連接電源VCC和GND,3號接口為數字量輸出，4號接口為模擬量輸入到主控單片機的PA1光照檢測電路如圖4所示。

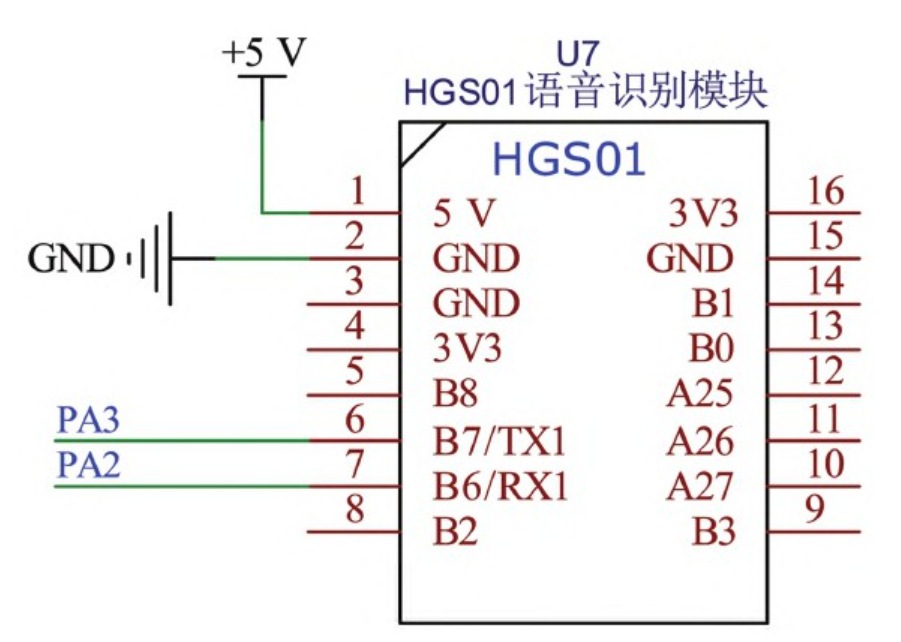

5、語音識別電路設計

HGS01語音識別模塊可以對用戶語音命令進行識別，大約可識別150條語音命令,HGS01模塊電路需要完成四條線束，其中編號2口和編號1口作為模塊的供電輸入口，分別和系統電源的GND和VCC連接.編號6和編號7分別對應主控串口的PA3和PA2連接，語音識別電路如圖5所示。

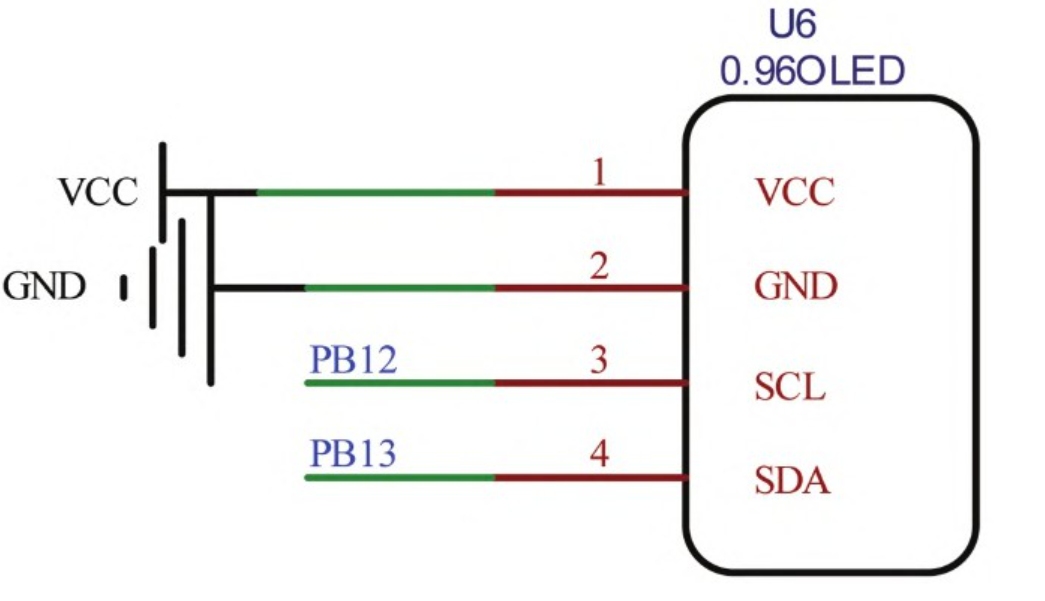

6、顯示電路設計

為了方便用戶讀取相關數據，需要將相關參數可視化，因此，系統采用OLED顯示屏用于數據顯示,此款顯示屏的分辨率為128x128，可以清晰地顯示出字符等信息,顯示屏需要連接4個接口.首選是顯示屏的供電輸入，對應于接口1和接口2，接口1用于連接VCC，接口2用于連接GND.接口3在通信中負責時鐘信號，主控選擇PB12連接.接口4在通信中負責數據信號，主控選擇PB13連接.顯示電路如圖6所示。

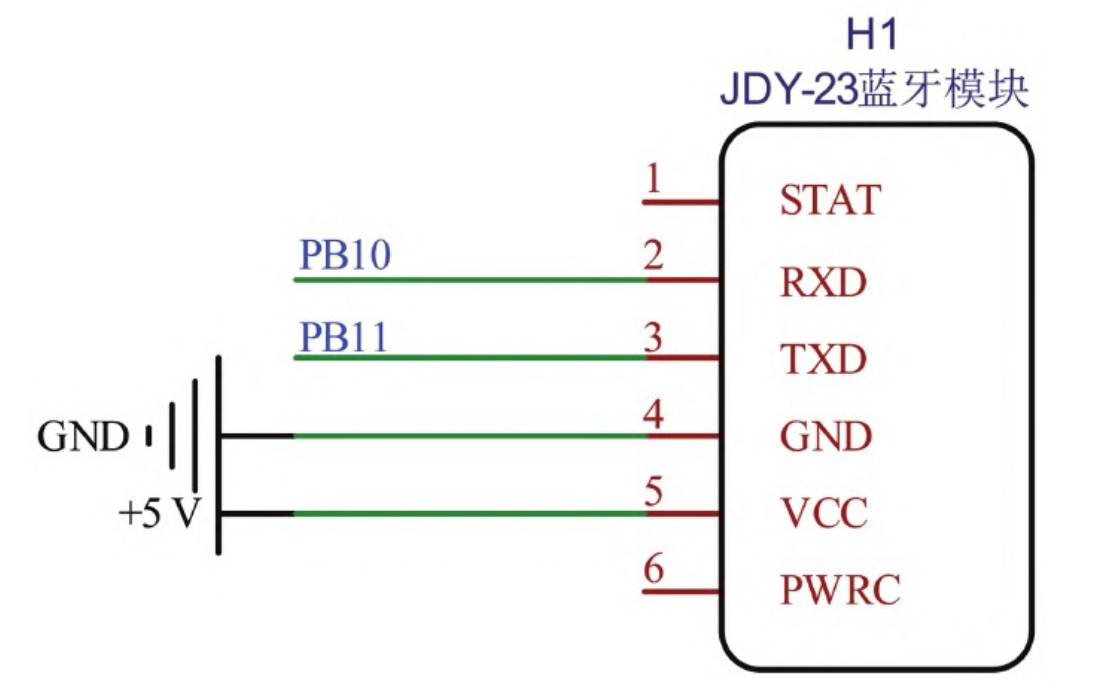

7、藍牙通信電路設計

系統可以通過JDY32藍牙模塊連接手機對臺燈進行控制，因此，雲要確定藍牙通信電路,接口2是JDY-32藍牙模塊的數據收入口，主控選擇串口數據發出口PB10連接,接口3是數據發出口，主控選擇串口數據接收口PB11連接,為了保證DY.32藍牙模塊的穩定性，模塊對電源進行了穩定處理，確保藍牙模塊能夠準確無誤地傳輸數據，藍牙通信電路如圖7所示。

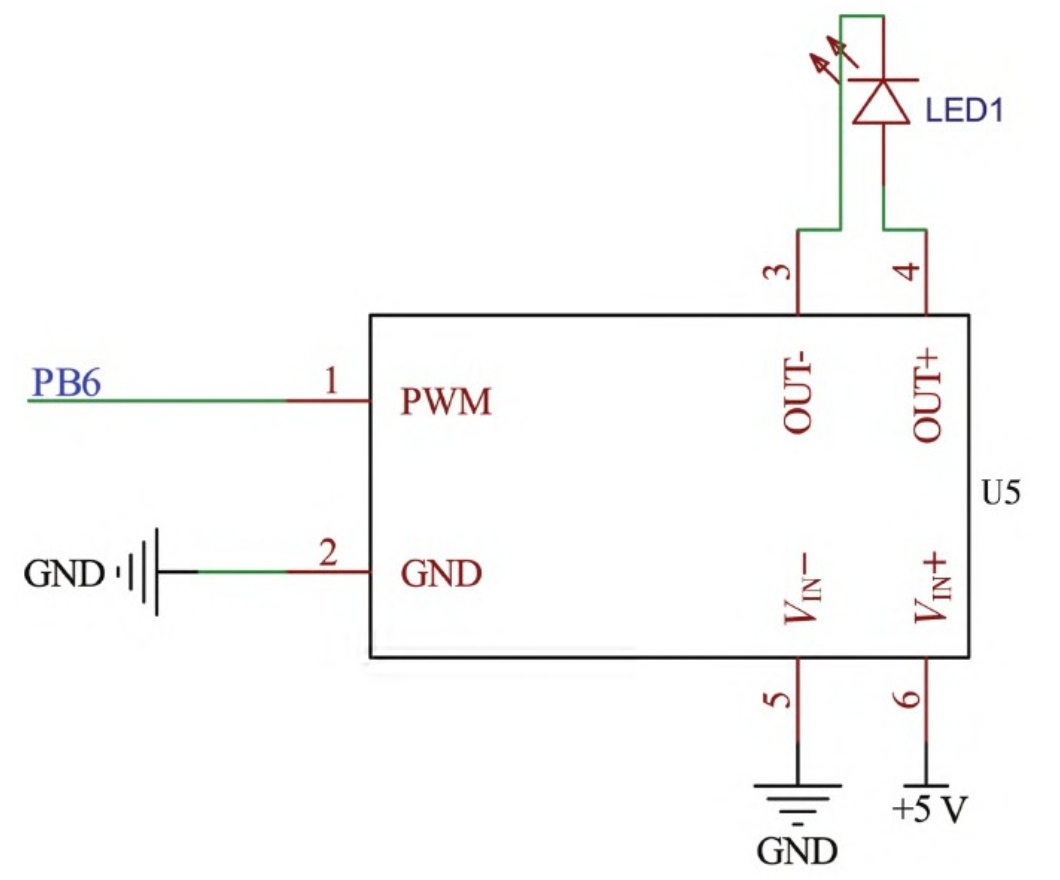

8、燈光控制電路設計

智能臺燈燈光控制電路如圖8所示，為了保證臺燈的亮度，設計了MOS管驅動電路.MOS管驅動模塊U5的1號接口輸入控制信號，連接到主控單片機的PB6,PB6輸出PWM信號來控制臺燈的亮度，并且可以通過輸入PWM實現對臺燈亮度的調節.2號接口連接電源GND,3號接口連接臺燈LED1的負極，4號接口連接臺燈LED1的正極，5號接口與6號接口連接臺燈LED1驅動電源。

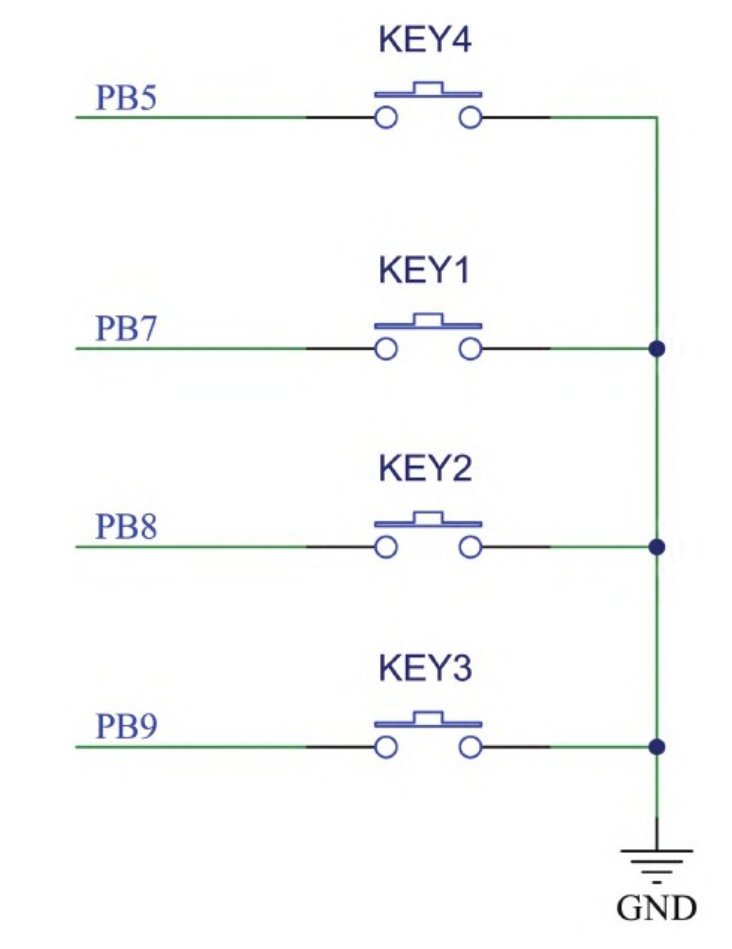

9、按鍵電路設計

智能臺燈可以通過按鍵來調節臺燈亮度及切換系統運行模式.其中KEY1按鍵是控制臺燈亮度開關，按鍵信號輸入到主控單片機的PB7.KEY3按鍵用于控制臺燈亮度減，按鍵信號輸入到主控單片機的PB9.KEV2按鍵用于控制臺燈亮度加，按鍵信號輸入到主控單片機,的PB8.KEY4按鍵用于選擇系統的工作模式，即在手動和自動模式之間切換，按鍵信號輸入到主控單片機的PB5，按鍵電路如圖9所示。

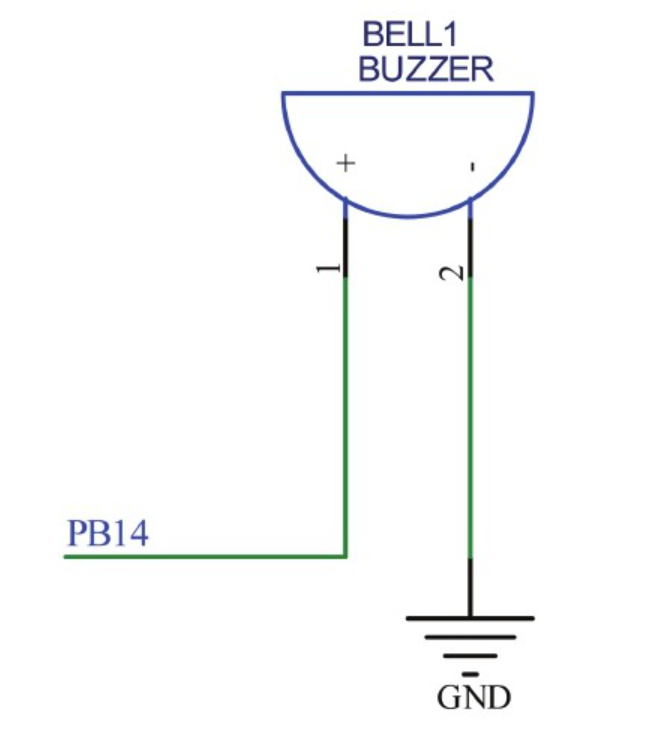

10、報警提示電路設計

當臺燈檢測到人體坐姿接近臺燈或到達定時時間后，系統會控制蜂鳴器報警提示,在蜂鳴器和主控接口之間加入三極管作為驅動，主控單片機的PB14輸出高電平后，三極管導蜂鳴器得到足夠的電流發聲報警.PB14輸出低電平時，三極管斷開，蜂鳴器失去電流停止發聲報警，聲光提示電路如圖10所示。
