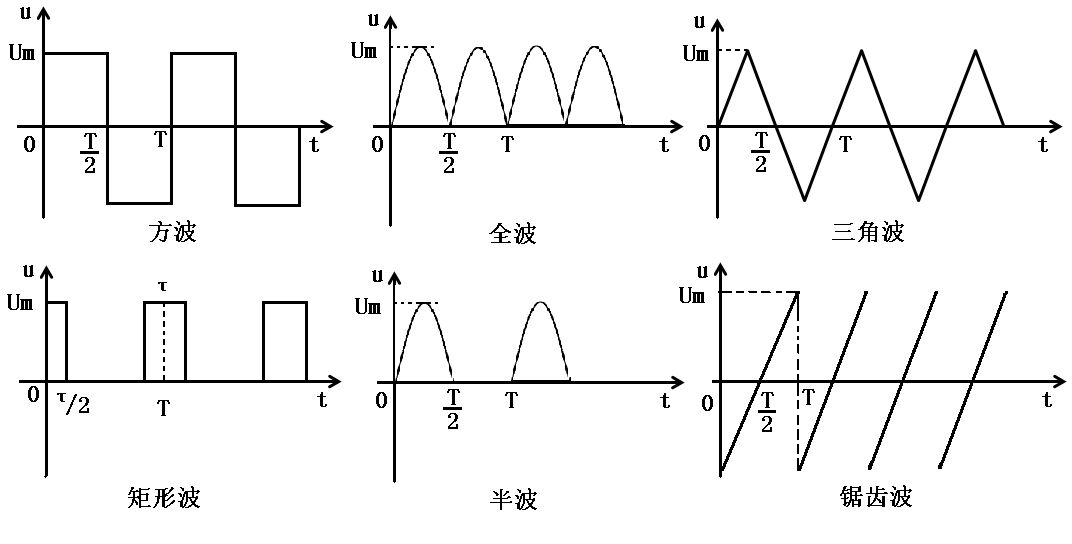

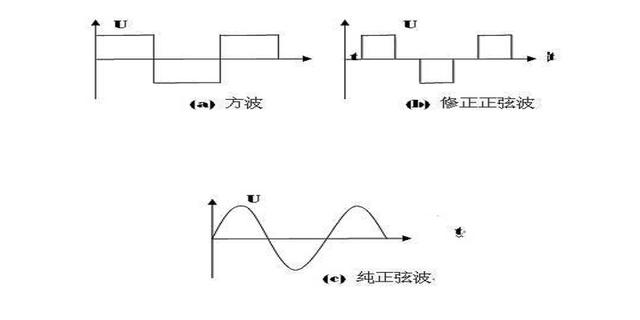

什么是方波、矩形波、修正正弦波、純正弦波?如圖所示：

一、方波：

方波是一種周期性的波形信號，其電壓在兩個不同的電平之間交替。方波的特點是在正負電壓值之間瞬間切換，沒有平滑過渡。換句話說，方波的上升和下降邊緣非常陡峭，幾乎是垂直的。方波的形狀比正弦波和三角波等其他波形更簡單。

方波具有下列特征：

時間占空比：方波的時間占空比是指在一個周期內，電壓處于高狀態的時間占總周期時間的比率。一個理想的方波有一個50%的占空比，即高和低倍相等。

奇次諧波：方波的頻譜特征表明，方波只含有奇次諧波，且其幅值隨頻率的增加而逐漸減小。這就意味著方波中含有大量的高頻成分，會引起電磁干擾和信號失真等問題。

無偶次諧波：對應于奇次諧波，方波不包含偶次諧波。這是因?yàn)榉讲P(guān)于時間軸是對稱的，而偶次諧波關于時間軸是反對稱的，所以它們對方波的貢獻為零。

方波廣泛應用于數字電路、定時器、邏輯控制、開關電源等領域。然而，對于需要連續、平滑交流電源的應用(如驅動電機或?yàn)槊舾须娮釉O(shè)備供電)，方波不適合，因?yàn)槠涓哳l成分會導致額外的損耗和干擾。這種情況下，正弦波或者其他更接近正弦波的東西會是更好的選擇。

二、矩形波：

矩形波是一種常見的信號波形，廣泛應用于電子工程、通信工程、計算機科學等領域。

矩形波也是一種周期性的波形，其特點是在一個周期內，波形會在一個電平上保持一段時間，然后在另一個電平上保持一段時間，這種波形可用于PWM(脈沖寬度調制)控制、音頻信號合成等。在PWM控制中，矩形波可以通過改變占空比來控制輸出電壓的大小，從而實現對電機、燈等設備的控制。在音頻信號合成中，矩形波可以通過添加濾波器來處理，以產生各種音色。

三、修正正弦波：

修正波是在波形上經過調整或校正的波形。在電力電子領域，最常見的修改波形是修正正弦波，它是在方波的基礎上進行改進，使之更接近于純正弦波。修正正弦波在形狀上介于方波和純正弦波之間。

修正正弦波通常由一個短暫的零電壓相位和隨后的兩個不同電壓電平的相位組成。在一個周期內，修正后的正弦波在高電平、零電平和低電平之間交替。方波相比，修正正弦波含有更少的高頻成分，更接近純正弦波的特性，從而減少信號失真和電磁干擾。

與純正弦波相比，修正正弦波具有成本低、結構簡單的優點。但改造后的正弦波輸出的交流波形仍存在一定程度的失真，可能會對一些敏感的電子設備造成影響。對于波形要求較高的應用，純正弦波通常是更合適的選擇。

四、純正弦波：

純正弦波是一種平滑、連續、周期性的波形，其電壓隨時間按正弦函數變化。純正弦波具有以下特點：

波形平滑：與方波、修正正弦波相比，純正弦波波形平滑、連續，無突變、無銳邊。這使得純正弦波更適合于對波形敏感的應用，如驅動電動機和音頻設備。

單一頻率：純正弦波只包含一個基頻，沒有高階諧波。這意味著純正弦波不會產生電磁干擾和信號失真等問題，可以提供更穩定、更清潔的電力。

對稱性：純正弦波具有關于時間軸的對稱性，即在一個周期內，正半周期和負半周期的波形完全相同。這有助于減少設備上的機械和電氣應力。

純正弦波輸出的交流電波形更接近理想交流電，更適合對波形要求更高的應用場景。然而，純正弦波的制造成本和復雜性通常是高的。
