電源、地平面都能用作參考平面，且對內部走線有一定的屏蔽作用;相對而言，電源平面具有較高的特性阻抗，與參考電平存在較大的電勢差，同時電源平面上的高頻干擾相對比較大;從屏蔽的角度，地平面一般均作了接地的處理，并作為基準電平參考點，其屏蔽效果遠遠優于電源平面;

選擇參考平面時，應優選地平面，次選電源平面。

二、磁通對消原理： 根據麥克斯韋方程，分立的帶電體或電流，它們之間的一切電的及磁的作用都是通過它們之間的中間區域傳遞的，不論中間區域是真空還是實體物質。在PCB中磁通總是在傳輸線中傳播的，如果射頻回流路徑平行靠近其相應的信號路徑，則回流路徑上的磁通與信號路徑上的磁通是方向相反的，這時它們相互疊加，則得到了通量對消的效果。

三、磁通對消 磁通對消的本質就是信號回流路徑的控制，具體示意圖如下

四、右手定則

如何用右手定則來解釋信號層與地層相鄰時磁通對消效果，解釋如下： 當導線上有電流流過時，導線周圍便會產生磁場，磁場的方向以右手定則來確定。 當有兩條彼此靠近且平行的導線，如下圖所示，其中一個導體的電流向外流出，另一個導體的電流向內流入，如果流過這兩根導線的電流分別是信號電流和它的回流電流，那么這兩個電流是大小相等方向相反的，所以它們的磁場也是大小相等，而方向是相反的，因此能相互抵消。

五、六層板設計實例

對于六層板，優先考慮方案3

分析： 于信號層與回流參考平面相鄰，S1、S2、S3相鄰平面，有最佳的磁通抵消效果，優選布線層S2，其次S3、S1。

電源平面與GND平面相鄰，平面間距離很小，有最佳的磁通抵消效果和低的電源平面阻抗。主電源及其對應的地布在4、5層，層厚設置時，增大S2-P之間的間距，縮小P-G2之間的間(相應縮小G1-S2層之間的間距)，以減小電源平面的阻抗，減少電源對S2的影響。 在成本要求較高的時候，可采用方案1

分析：

此種結構，由于信號層與回流參考平面相鄰，S1和S2緊鄰地平面，有最佳的磁通抵消效果; 電源平面由于要經過S3和S2到GND平面，差的磁通抵消效果和高的電源平面阻抗; 優選布線層S1、S2，其次S3、S4。

對于六層板，備選方案4

分析：對于局部、少量信號要求較高的場合，方案4比方案3更適合，它能提供極佳的布線層S2。

EMC屏蔽設計

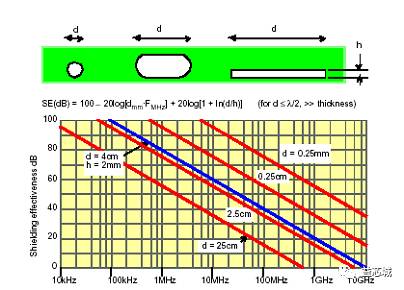

1、通風孔及開口設計

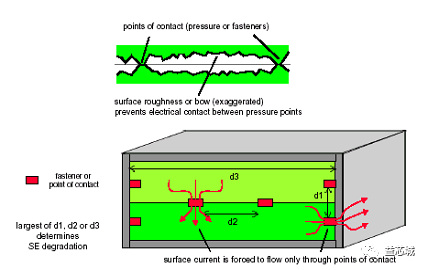

2、結構搭接縫屏蔽設計

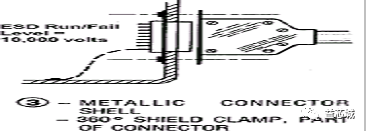

3、電纜從屏蔽體內穿出

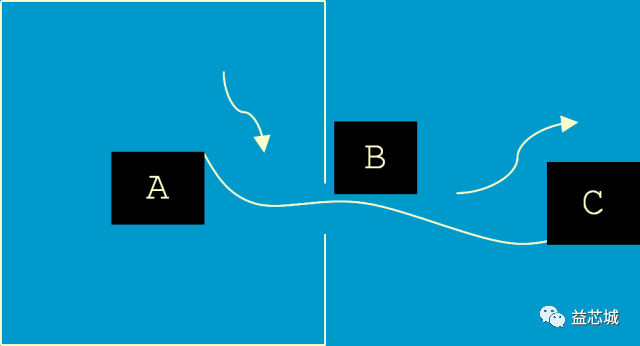

如果導體從屏蔽體中穿出去，將對屏蔽體的屏蔽效能產生顯著的劣化作用。這種穿透比較典型的是電纜從屏蔽體中穿出。

4、穿出屏蔽體電纜的設計原則：

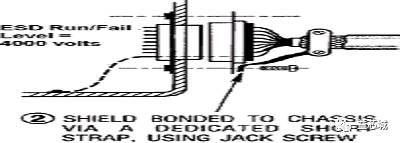

a、采用屏蔽電纜時，屏蔽電纜在出屏蔽體時，采用夾線結構，保證電纜屏蔽層與屏蔽體之間可靠接地，提供足夠低的接觸阻抗。

b、采用屏蔽電纜時，用屏蔽連接器轉接將信號接出屏蔽體，通過連接器保證電纜屏蔽層的可靠接地。

c、采用非屏蔽電纜時，采用濾波連接器轉接，由于濾波器通高頻的特性，保證電纜與屏蔽體之間有足夠低的高頻阻抗。

d、采用非屏蔽電纜時，電纜在屏蔽體的內側(或者外側)要足夠短，使干擾信號不能有效地耦合出去，從而減小了電纜穿透的影響。

e、電源線通過電源濾波器出屏蔽體，由于濾波器通高頻的特性，保證電源線與屏蔽體之間有足夠低的高頻阻抗。

f、采用光纖出線。由于光纖本身沒有金屬體，也就不存在電纜穿透的問題。

5、不良接地

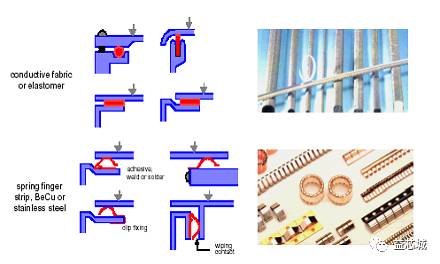

6、屏蔽材料及應用(導電布、簧片、導電橡膠)

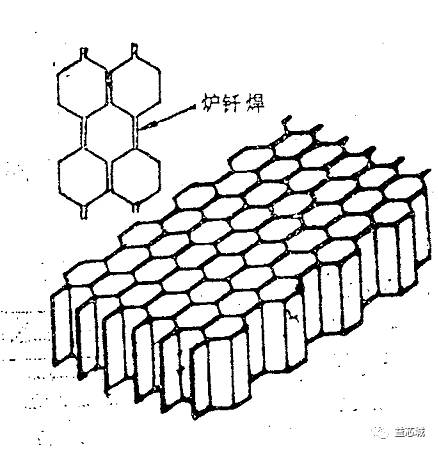

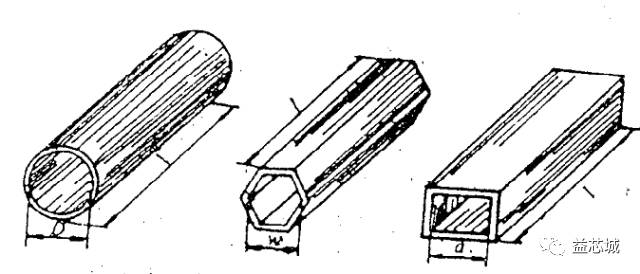

7、截止波導通風板

8、良好接地

EMC接地設計

1、接地的概念及目的

a、一是為了安全，稱為保護接地。電子設備的金屬外殼必須接大地，這樣可以避免因事故導致金屬外殼上出現過高對地電壓而危及操作人員和設備的安全。

b、二是為電流返回其源提供低阻抗通道，即工作接地。

c、防雷接地，為雷擊提供電流泄放。

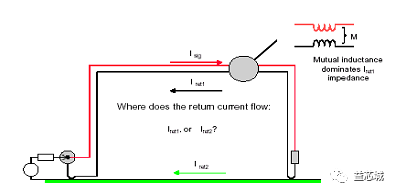

2、接地提供信號回流

3、單點接地

適用于工作頻率1MHz以下系統。

由于地線長度的原因，共模電壓依然存在，所以單點接地適合工作頻率不高的系統。

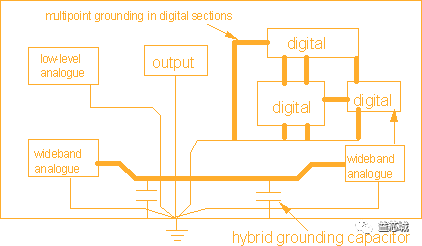

4、多點接地及混合接地

EMC濾波設計

1、濾波

a、濾波電路是由電感、電容、電阻、鐵氧體磁珠和共模線圈構成的頻率選擇性網絡，阻止某段頻率范圍內的信號沿線傳遞。

b、 濾波電路種類：反射、吸收。

2、濾波器件

a、電容(通用電容、三端電容)

b、電感(通用電感、共模電感、磁珠)

c、電阻

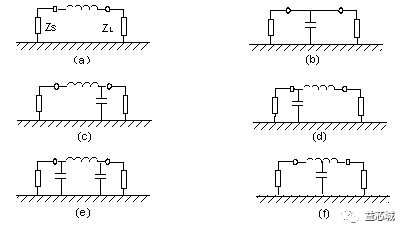

3、基本的濾波形式

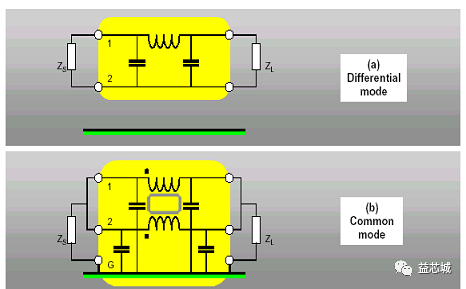

4、差模濾波與共模濾波設計：

5、電容和三端電容特性

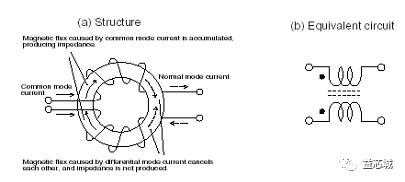

6、共模扼流圈

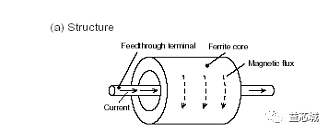

7、鐵氧體磁珠

EMC PCB設計

1、PCB設計

a、布局：同類電路布在一塊、控制最小路徑原則、高速電路間不要靠近小面板、電源模塊靠近進單盤的位置;

b、分層：高速布線層必須靠近一層地、電源與地相鄰、元件面下布一層地、近可能將兩個表層布地層、內層比表層縮進20H;

c、布線：3W原則、差分對線等長，靠近走、高速或敏感線不能 跨分割區;

d、接地：同類電路單獨分布地，在單板上單點相連;

e、濾波：電源模塊、功能電路設計板級慮波電路;

f、接口電路設計：接口電路設計濾波電路、實現內外有效隔離。

2、布局的基本原則：

a、參照原理功能框圖，基于信號流向，按照功能模塊劃分;

b、數字電路與模擬電路、高速電路與低速電路、干擾源與敏感電路分開布局;

c、單板焊接面避免放置敏感器件或強輻射器件;

d、敏感信號、強輻射信號回路面積最小;

e、晶體、晶振、繼電器、開關電源等強輻射器件或敏感器件遠離單板拉手條、對外接口連接器、敏感器件放置，推薦距離≥1000mil;

f、敏感器件：遠離強輻射器件，推薦距離≥1000mil;

g、隔離器件、A/D器件：輸入、輸出互相分開，無耦合通路(如相鄰的參考平面)，最好跨接于對應的分割區。

3、特殊器件布局

a、電源部分(置于電源入口處);

b、時鐘部分(遠離開口，靠近負載，布線內層);

c、電感線圈(遠離EMI源);

d、總線驅動部分(布線內層，遠離開口，靠近宿);

e、濾波器件(輸入、輸出分開，靠近源，引線短)。

4、濾波電容的布局：BULK電容：

a、所有分支電源接口電路;

b、功耗大的元器件附近;

c、存在較大電流變化的區域，如電源模塊的輸入和輸出端、風 扇、繼電器等;

d、PCB電源接口電路。

5、去藕電容的布局：

a、靠近電源管腳;

b、位置、數量適當。

6、接口電路的布局的基本原則：

接口信號的濾波、防護和隔離等器件靠近接口連接器放置，先防護，后濾波

接口變壓器、光耦等隔離器件做到初次級完全隔離

變壓器與連接器之間的信號網絡無交叉

變壓器對應的BOTTOM層區域盡可能沒有其它器件放置

接口芯片(網口、E1/T1口、串口等)盡量靠近變壓器或連接器放置

7、布線

走線短，不同類走線間距寬(信號及其回流線、差分線、屏蔽地線除外)，過孔少，無環路，回路面積小，無線頭

有延時要求的走線，其長度符合要求

無直角，對關鍵信號線優先采用圓弧倒角

相鄰層信號走線互相垂直或相鄰層的關鍵信號平行布線≤1000MIL

走線線寬無跳變或滿足阻抗一致

各國產品安全和EMC認證組織

-歐美：CE

-美國：FCC&UL，NEBS

-日本：VCCI

-澳大利亞：CE

-中國：CCC

-臺灣：CE

產品認證流程

-認證申請

-提交認證材料(認證標準、產品使用手冊等)

-產品測試

-完成測試報告

-頒發認證證書

-產品發布
