引言

無人機即無人駕駛航空器(unmanned Aerial Vehicle,UAV),是一種利用數據鏈通信遠程控制或者完全自主執行飛行任務的航空器。無人機兼具自主飛行、靈活機動、成本低廉、可執行高風險任務等諸多特點,在許多生產實際場景中均表現出優于其他交通載具的性能。

隨著先進導航傳感器的出現和集成,無人機最初用于防御偵察或者其他軍事作戰任務,由于性能優良,無人機迅速成為武裝力量不可分割的一部分。無人機技術的興起不僅消除了無人機演習在軍事上的限制,更是擴大了無人機在民用領域的應用范疇。近年來,由于民用無人機在可達性、速度和可靠性方面克服了地面系統的限制,因此民用無人機迅速走向了各行各業,被廣泛應用于農業植保、電力巡檢、應急救災、環境檢查、交通監控、城市管理、遙感探測、物流配送等[1—5]多個領域。本文主要對無人機的分類,特別是不同平臺構型的無人機展開相關研究,并針對處于巡航階段的無人機運動方程提出了一種簡化模型。

1無人機分類

1.1運行管理方面

按照使用范圍可將無人機分為國家無人機和民用無人機。民用無人機,指用于民用航空活動的無人機;國家無人機,指用于民用航空活動之外的無人機,包括用于執行軍事、海關、警察等飛行任務的無人機。

按照民航法規《特定類無人機試運行管理規程

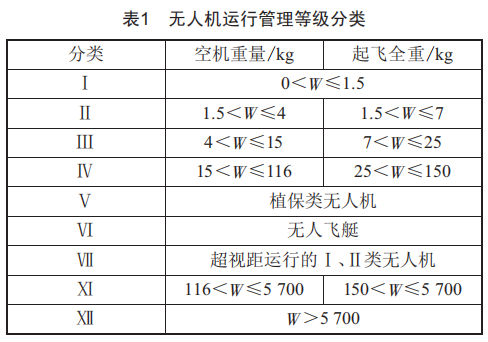

(暫行)》對于無人機運行管理的等級分類,按照空機重量、起飛全重等指標特定類無人機主要可以分為9類,具體如表1所示。

按照無人機規章制定聯合體(JARUS)提出的概念SORA(Specific Operations Risk Assessment)對于無人機風險等級的分類,可以將無人機分為開放類、特定類、審定類三種。

開放類無人機主要包括微型無人機、在適飛空域內并具備跟蹤技術和電子圍欄技術的輕小型無人機。對于這種開放類無人機,將其定義為對于公眾和空域風險程度極低的無人機類型,民航局監管部門將最小化相關部門的介入程度,無須設定強制性的適航要求,做到“放管服”。對于此類運行,主要通過運行限制來降低風險(如電子圍欄、視距內運行等),因此不需要適航審定,也沒有針對運營商和無人機操作員的資質要求,運營人直接對飛行安全運營負責。

特定類無人機主要包括中型無人機和在適飛空域外飛行的輕小型無人機。這種特定類的無人機系統,在某些實際的使用場景中已不可忽視其在空域內帶來的安全風險,因此不能滿足開放類的要求。由于該類別的無人機具有一定的風險,因此需要通過額外的限制或通過對設備和人員能力提出更高要求來降低風險。目前針對這一類無人機運行并沒有采取一刀切的方式限制無人機的使用,而是采用風險評估的方式,確保該類無人航空器系統通過可接受的風險水平運行。風險評估內容主要考慮特定類無人機在實際使用場景中對地面所造成的威脅和在空中飛行所面臨的危險,包含設計要求、運行限制、人員資質認定等。開展的方式可由運行人員進行安全風險評估,并確定風險控制措施,然后由局方進行審查和批準。對于安全風險較高的無人機運行則需要民航局許可認證,例如植保類無人機在從事農林植保作業時安全風險較低,可以按開放類無人機管理;當植保類無人機飛到90 m,指揮其他植保無人機進行協同作業,這時它帶來的安全風險將大幅度提高,因此就變?yōu)樘囟?lèi)無人機,需要結合實際使用情況對無人機的安全風險大小進行評估。

審定類無人機主要包括大型無人機和任何飛行性能超過安全范圍容易對公眾與空域造成威脅的無人機;如果無人機系統運行的風險上升到等效于正常有人駕駛航空器運行的風險水平,那么將被認定為審定類無人機。這類無人機系統通常是在復雜環境下運行的高風險目標,僅通過運行限制的手段無法有效降低其運行風險。審定類無人機包括飛行速度快、航程遠、升限高的無人機,需對其進行全過程的適航管理。

1.2平臺構型方面

目前,有人機的結構類型比較固定,被廣泛使用的構型主要包括固定翼和直升機兩大類型。而現階段的無人機不同于有人機,其結構類型多種多樣,不同型號之間差異較大。

無人機按照結構分類主要有固定翼、多旋翼、復合翼和傾轉旋翼四種平臺構型。

固定翼無人機主要通過機翼與空氣的相對運動在上下翼面之間產生壓強差,從而產生升力。它們具有飛行速度快、航程遠、有效載荷大的優點。固定翼無人機的起降通常需要一定長度的跑道,對起降場地凈空條件也有一定要求,不能適應城市低空、高層建筑等復雜環境。因此,目前低空環境的無人機設計中常用的是能夠?qū)崿F(xiàn)垂直起降的構型平臺。

多旋翼無人機由機體各軸末端的動力單元驅動,動力單元驅動槳葉旋轉向下推動空氣,在空氣和旋翼之間產生反作用力,獲得垂直起降的能力。通過調整旋翼旋轉的速度,可實現升力的變化,以及通過各軸旋翼產生不同的轉速?gòu)亩纬刹顒?dòng)升力來控制飛機的姿態和位置。多旋翼無人機通常采用3個以上旋翼軸的動力布局方案。在低空城市環境中執行任務的無人機通常采用具有4個及以上旋翼軸的冗余布置方案,以防止一個旋翼軸電動機發生故障導致無人機墜落。由于空氣動力學特性和結構限制,多旋翼無人機的最大飛行速度和航程通常均低于固定翼無人機。

復合翼無人機結合了固定翼和多旋翼無人機的特點,其能夠?qū)崿F(xiàn)垂直起降和空中懸停,也能通過固定翼面進行高速巡航。復合翼構型在現有固定翼構型平臺的基礎上增加了旋翼動力部分,在進行垂直起降的時候采用旋翼作為動力源直接產生向上的升力,而不需要滑跑加速進行起飛;在起飛上升到一定高度則進入固定翼無人機的平飛模式。該類型的無人機平臺由于使用了兩套構型飛行死重較大,卻無法同時利用兩種構型的優點,因此整體飛行效率不高。

傾轉旋翼通過增加旋翼扭轉機構,使得旋翼動力單元能夠旋轉一定的角度,因此無人機能夠在旋翼和固定翼兩種構型之間進行模態轉換。這種特性使得無人機充分利用了動力系統,能夠通過一套動力系統完成垂直起降和高速平飛;但是其扭轉機構結構冗雜,提高了故障率和維護成本,并且模態轉換過程中的飛行控制也較為復雜。

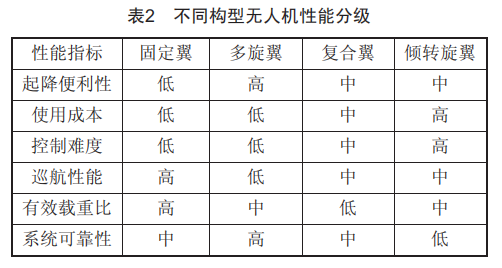

針對不同平臺構型的無人機,為了便于對比它們的特點,本文按照常見的無人機性能指標,包括起降便利性、使用成本、控制難度、巡航性能、有效載重比、系統可靠性,以“高、中、低”三個等級分別對上述無人機的性能指標進行評級對比,具體評級結果如表2所示。

對于起降便利性這一指標,由于低空無人機容易受到建筑物、起伏地形等障礙物限制以及空域環境的影響,因此必須考慮無人機的起降性能,例如所需起飛滑跑距離盡可能短、對于凈空條件要求低或者能夠完成垂直起降且對于起降場的要求不高。

對于使用成本這一指標,其不僅包括了使用無人機的直接成本,還包括了相關的維護保養等運營成本o

對于控制難度這一指標,不僅是指人工操作難度,還包括完成自主飛行的控制規劃算法編寫難度o

對于巡航性能,主要包括無人機的巡航速度、巡航高度、最大航程、巡航階段平均能耗等一系列參數o

對于有效載重比,主要指無人機的最大業務載重占無人機最大起飛重量的比值,該比值越大,說明無人機的死重越小,機械結構設計就更加合理o

對于系統可靠性,由于無人機在低空飛行并且可能會經過城市區域,因此這就要求無人機在飛行過程中穩定可靠,即便在部分子系統出現失效的情況下依然能通過冗余技術保證最低安全水平o

1)地面坐標系xgygzgo

原點0g位于地面,xg軸指向北,yg軸指向東,zg軸指向地球球心位置o該坐標系主要用于獲取飛行器相對于起始點的位置與速度。

2)機體坐標系xbybzbo

原點0b位于無人機質心,xbzb為飛機對稱面;xb軸(縱軸)平行于無人機縱向中心線并指向運動方向;yb軸(橫軸)垂直于xbzb平面并指向飛機右側;zb軸(立軸)按照右手定則,位于對稱平面指向下方o機體坐標系可用于描述無人機的位置和姿態o無人機可以繞縱軸轉動做翻滾運動,繞橫軸轉動做俯仰運動,繞立軸轉動做偏航運動o

2.1三維空間運動方程

低空無人機在空中的運動可以分解為兩類,一類是沿著坐標系軸線的平移運動,簡稱平動;另一種則是繞坐標系軸線的旋轉運動,簡稱轉動o

當無人機的運動狀態只存在平動時,無人機的姿態保持不變,其運動軌跡是一條直線,主要體現為空間位置的改變;當無人機的運動狀態只存在轉動時,無人機的機體坐標系與地面坐標系之間有轉動關系,主要體現為機體姿態的變化。

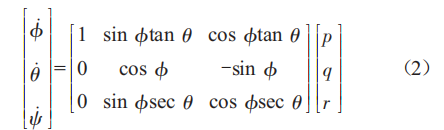

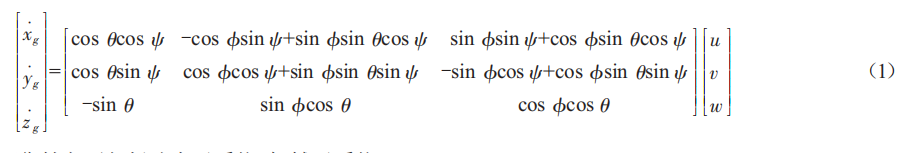

無人機平動與轉動的耦合運動共同構成了無人機在三維立體空間下的運動o無人機在不同坐標系下的速度表示方法和姿態描述方式分別如公式(1)和公式(2)所示:

中的系統可靠性主要包括動力子系統、機械子系統、飛行控制子系統等方面的可靠性o

2無人機運動學分析

在低空處于飛行中的無人機可以將其視為具有六自由度的運動體o以無人機質點為原點建立三維正交坐標系,通過歐拉角可以對六自由度運動體的姿態和位置進行描述o

下面首先對無人機的坐標系及其相關的運動狀態進行分析o

式中:[x●g,y●g,z●g]為地面坐標系下無人機的速度分量;φ,θ,ψ分別為無人機在機體坐標系下的俯仰角、橫滾角和偏航角;[u,v,w]為機體坐標系下的無人機速度分量o

2.2簡化運動模型

無人機在三維空間上的高度單位改變量是其速度矢量在垂直方向上的分量,通?？梢酝ㄟ^(guò)無人機的爬升率和下降率直接得到無人機在高度上的改變量大小,當無人機處于巡航平飛階段時,可以將其視作在二維平面上的運動體,以此將運動學方程進行簡化。對于二維平面上的航向改變,可以采用杜賓斯(Dubins)運動學方程[6]從無人機的傾斜角推算出航向角,從而得到無人機的飛行方向。航向角為機體縱軸與地球北極之間的夾角,用符號θ表示,如圖1所示。杜賓斯運動學方程的計算公式可以式(3)來表示:

3結束語

由于無人機型號眾多,不同平臺構型的無人機其具有的飛行性能各異,因此所適用的應用場景也不盡相同。固定翼無人機對起降場地要求較高,但是具有起飛重量大、巡航性能好的特點;多旋翼無人機幾乎能在任何平整區域進行起降,并且具有冗余的動力裝置,但是飛行中的氣動阻力較大;復合翼無人機兼具無人機和有人機的特點,但是結構死重較大;傾轉旋翼無人機能夠?qū)崿F(xiàn)垂直起降并高速平飛,但是模態轉換復雜,機械結構維護難度高。針對處于平飛階段的無人機,本文根據杜賓斯方程提出了一種二維模型,簡化了運動學方程的計算過程。
