一、什么是串口波特率

串口波特率是指串行通信中每秒傳輸?shù)拇a元（符號）的個數，它是對信號傳輸速率的一種度量。波特率與比特率的關系在于，如果數據不壓縮，波特率等于單位時間內傳輸?shù)臄?shù)據位數。然而，如果數據進行了壓縮，單位時間內傳輸?shù)臄?shù)據位數通常大于調制速率，使得交換使用波特和比特/秒偶爾會產生錯誤。波特率一般指的是調制解調器的通信速度，即線路狀態更改的次數。在計算機網絡通信中，波特率指單片機或計算機在串口通信時的速率，指的是信號被調制以后在單位時間內的變化，即單位時間內載波參數變化的次數模擬線路信號的速率。

以波特率為9600bit/s為例，這意味著每秒傳輸9600位數據。這包括了起始位、校驗位和停止位在內的所有數據位，因此實際有效數據傳輸量會少于這個數值。當使用該波特率時，每個電平持續時間就是1/9600秒。計算發送一位數據所需系統時鐘數的方法是：系統時鐘數(BPS_CNT)等于系統時鐘頻率(FLCK)除以波特率(BPS)。例如，如果系統時鐘頻率為50MHz，每個時鐘周期為20ns，那么每個電平持續時間（1/9600秒）除以每個時鐘周期（20ns）就等于發送一位數據所需系統時鐘數(BPS_CNT)。

選擇串口波特率時，需要考慮通信雙方設備的兼容性。如果將調制解調器的波特率設置為高于其他設備的波特率，較快的設備通常需要改變其波特率以匹配速度較慢的設備。因此，通信雙方需要設置相同的波特率以確保數據傳輸?shù)耐胶驼_性。

二、如何實現RA UART實現串口波特率自適應（含代碼）

RA系列的開發環境中的FSP能夠以最簡單的GUI的方式來配置外設并生成封裝好的底層驅動代碼。但如果外設需要做動態功能上的切換，例如串口IRQ接收等功能，就需要手動通過寄存器配置來做動態修改。下面的例子是一個簡單的通過RXD管腳首先通過IRQ中斷觸發來偵測接收數據的start Bits時間，計算出實際波特率，然后做動態波特率配置。這樣就能夠?qū)崿F(xiàn)波特率自適應（偵測）的功能。

演示的例程采用EK-RA2E1評估板，UART1 (P401, P402) 分別配置為TXD1 & RXD1。

具體配置

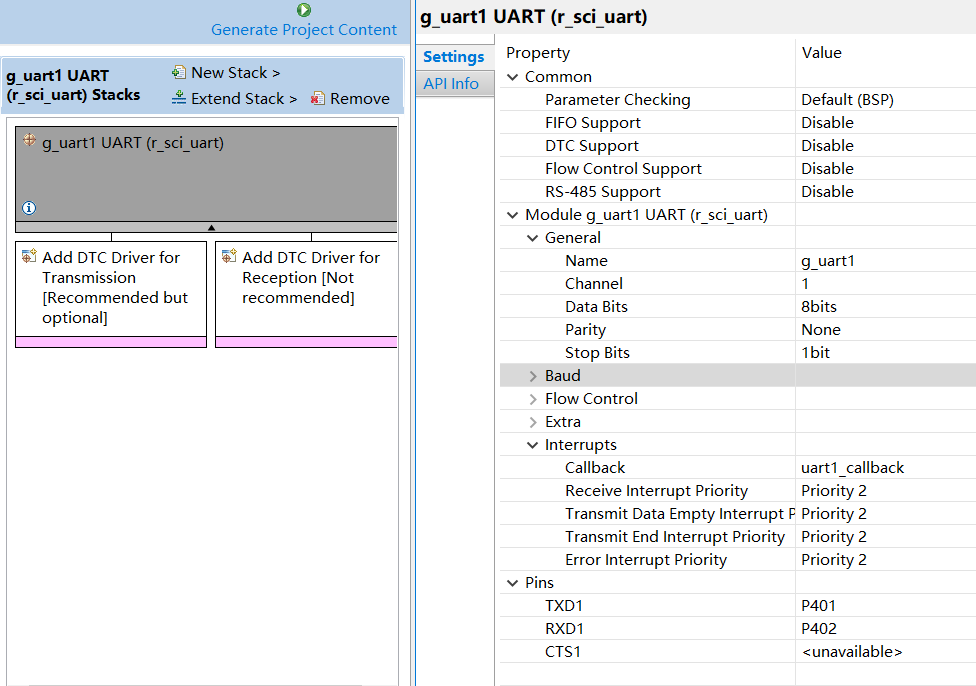

1、UART1配置

UART1的配置只需要按照應用要求來做就可以，但必須留意所選的RXD腳必須跟IRQ是復用的，以便做軟件切換。由于是做波特率自適應，屬性頁面中關于Baud的配置可以忽略。

2、GPT配置

由于需要通過定時器來做start bit的時間間隔測量，可以選用GPT/AGT使用one-shot/Periodic模式并留足夠Period值余量來確保start bit在低速下不會溢出。

3、P402管腳配置為IRQ4

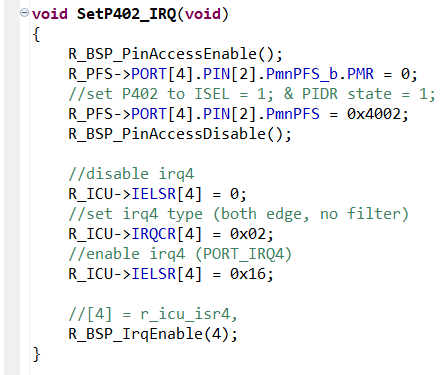

將SCI1串口默認的（RXD）P402管腳改為IRQ4，并添加中斷入口函數。

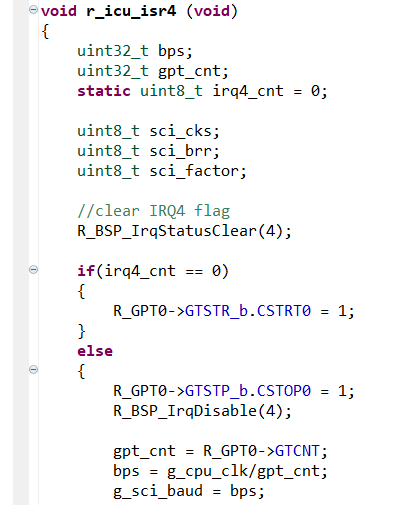

中斷入口函數里面首先判斷是否發生了下降沿觸發，然后啟動定時器，等再次中斷進入后，停止定時器，并取得定時器計數值，通過跟默認已知的系統時鐘參數相除，就能得到確切的波特率數值。

4、波特率計算和相關寄存器配置

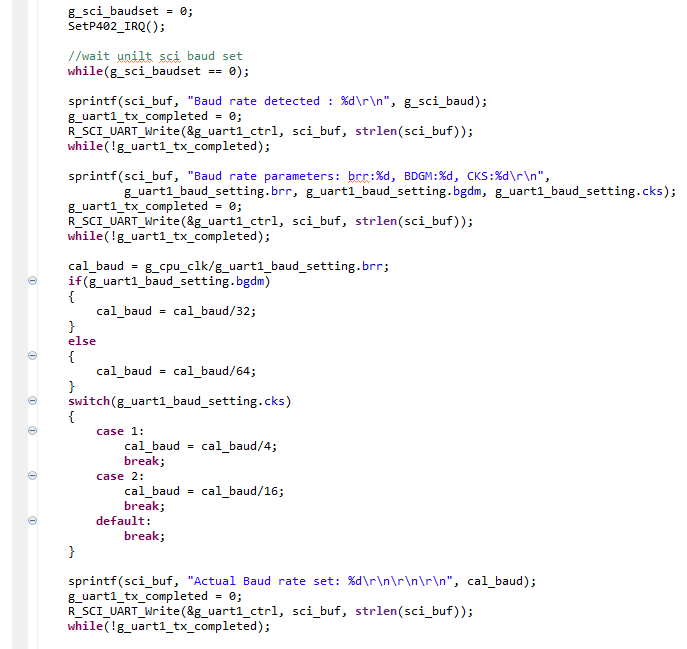

取得波特率實際值后，通過硬件手冊上的相關的方程式就能夠反推出幾個控制波特率的寄存器的配置需要值 (brr, semr , cks等)，并將相關計算出的數值修改到FSP SCI1的全局變量結構體內 (g_uart1_baud_setting)。

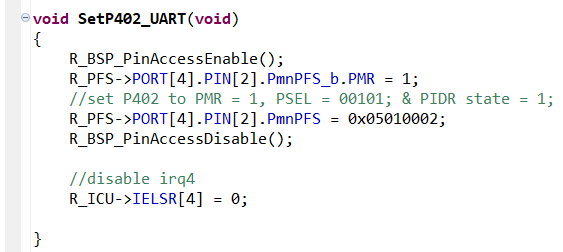

5、修改P402管腳配置為UART-RXD

然后將P402管腳修改為UART功能，并啟動 UART_Open() 函數，設置波特率已配置標志。

6

這樣主函數就能夠直接通過已偵測到的波特率直接發送數據和開始接收數據。
