本文中，小編將對基于FPGA的內部LVDS接收器設計予以介紹，如果你想對本文的詳細情況有所認識，或者想要增進對該設計的了解程度，不妨請看以下內容哦。

一、本文設計相關基本概念

基于FPGA的內部LVDS接收器設計之前，有必要了解一下相關的基本概念。

1、FPGA

FPGA設計不是簡單的芯片研究，主要是利用 FPGA 的模式進行其他行業產品的設計。 與 ASIC 不同，F(xiàn)PGA在通信行業的應用比較廣泛。通過對全球FPGA產品市場以及相關供應商的分析，結合當前我國的實際情況以及國內領先的FPGA產品可以發現相關技術在未來的發展方向，對我國科技水平的全面提高具有非常重要的推動作用。

與傳統模式的芯片設計進行對比，F(xiàn)PGA 芯片并非單純局限于研究以及設計芯片，而是針對較多領域產品都能借助特定芯片模型予以優化設計。從芯片器件的角度講，F(xiàn)PGA 本身構成 了半定制電路中的典型集成電路，其中含有數字管理模塊、內嵌式單元、輸出單元以及輸入單元等。在此基礎上，關于FPGA芯片有必要全面著眼于綜合性的芯片優化設計，通過改進當前的芯片設計來增設全新的芯片功能，據此實現了芯片整體構造的簡化與性能提升。

2、LVDS

LVDS（Low Voltage Differential Signaling）是一種低振幅差分信號技術。它使用幅度非常低的信號（約350mV）通過一對差分PCB走線或平衡電纜傳輸數據。它能以高達數千Mbps的速度傳送串行數據。由于電壓信號幅度較低，而且采用恒流源模式驅動，故只產生極低的噪聲，消耗非常小的功率，甚至不論頻率高低功耗都幾乎不變。此外，由于LVDS以差分方式傳送數據，所以不易受共模噪音影響。LVDS的技術特點包括：

①高速傳輸能力。在ANS/EIA/EIA-64定義中的LVDS標準，理論極限速率為1.923Gbps，恒流源模式、低擺幅輸出的工作模式?jīng)Q定著IVDS具有高速驅動能力。

②低功耗特性。LVDS器件是用CMOS工藝實現的，而CMOS能夠提供較低的靜態功耗；當恒流源的驅動電流為3.5mA，負載（100Ω終端匹配）的功耗僅為1.225mW；LVDS的功耗是恒定的，不像CMOS收發器的動態功耗那樣相對頻率而上升。恒流源模式的驅動設計降低了系統功耗，并極大地降低了頻率成分對功耗的影響。雖然當速率較低時，CMOS的功耗比LVDS小，但是隨著頻率的提高，CMOS的功耗將逐漸增加，最終需要消耗比LVDS更多的功率。通常，當頻率等于200MSps時，LVDS和CMOS的功耗大致相同。

③供電電壓低。隨著集成電路的發展和對更高數據速率的要求，低壓供電成為急需。降低供電電壓不僅減少了高密度集成電路的功率消耗，而且減少了芯片內部的散熱壓力，有助于提高集成度。LVDS的驅動器和接收器不依賴于特定的供電電壓特性，這決定了它在這方面占據上峰。

二、基于FPGA的內部LVDS接收器設計

1、∑一△ADC原理

∑一△ADC的核心是∑一△調制器和數字濾波器。∑一△調制原理在半個多世紀前已經提出，但在20世紀90年代才廣泛應用到ADC設計中?！埔弧鰽DC的模型如圖1所示。

從圖中可以看到，乏一△架構的ADC主要由左邊方框內模擬∑一△調制器和右邊的數字濾波器組成?！?△調制器包含1個積分器、1個ADC和1個構成反饋環路的DAC。采用線性系統分析方法，先令e(n)=O，考察積分器的差分方程：

由公式(7)可以看出，在Z變換域，調制器對信號只是延遲，而對噪聲進行差分處理。因?yàn)椴罘制骶哂懈咄V波器特性，因此噪聲被高通濾波，調制器對應的時域輸出為：

2、LVDS收發器標準及其原理

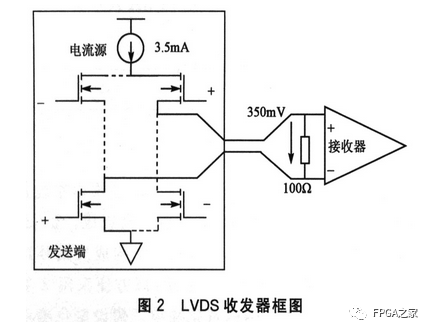

LVDS是一種低壓低功耗的高速串行差分?jǐn)?shù)據傳輸標準，在高速數據互聯和數據通信領域得到廣泛的應用，主流的FPGA器件都集成了高速的LVDS收發器。LVDS收發傳輸框圖如圖2所示。

在圖2中，LVDS發送端的4個開關管交叉控制3．5mA電流源在接收端的流向。電流在100Ω電阻上建立約350 mV的電壓差，接收器通過比較電壓的極性來判決是邏輯“1”還是邏輯“0”。LVDS驅動器是電流型，對電源波動不敏感，功耗很低，1路LVDS傳輸功耗為35 mA×350 mV=1．2 mW。由于采用差分傳輸方式，LVDS收發器可以很好地消除共模干擾，提高系統電磁兼容性能。利用FPGA集成的LVDS接收器，配合少量外圍器件，即可在FPGA內部實現ADC。

3、用FPGA集成的LVDS接收器實現ADC

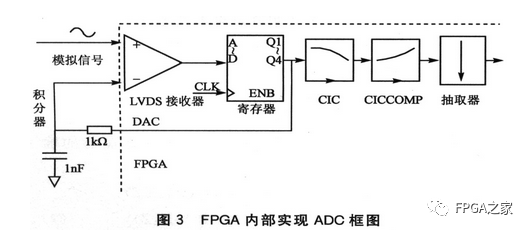

參考第2部分的∑一△架構的ADC原理，在FPGA內部實現ADC的框圖如圖3所示。

在圖3中，虛線框內表示在FPGA內部實現。外部?jī)H需要1個1 kΩ的電阻和1個1 nF的電容作為模擬積分器，輸入信號和積分器輸出值在LVDS接收器進行比較，比較結果被量化成數據比特流，經過寄存器后輸出到CIC(Cascaded Integrated Comb)濾波器及其后續的數字濾波模塊，同時通過1個FPGA引腳作為1位的DAC，輸出到外部的積分器。在數字濾波模塊里面，CIC濾波器累加量化的比特流并恢復成18位數的量化值，同時通過大倍數的抽取，把數據率降低；CICCOMP是15階FIR濾波器，用于補償CIC濾波器幅頻響應。抽取器是31階FIR低通濾波器，降低數據率并進一步濾除帶外的噪聲。整個系統運行于49．152 MHz時鐘下，采樣數據經過CIC進行512倍抽取后，數據率降為96 kHz，最后經過低通濾波器進行2倍抽取，數據率降為48 kHz。

4、FPGA內部實現的ADC實驗分析

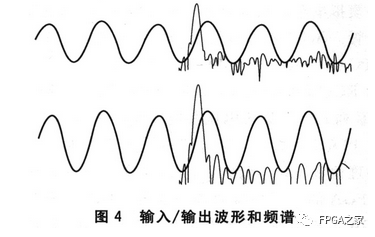

測試結果如下圖所示：

圖4上半部分波形是輸入的信號和頻譜，下半部分波形是經過ADC采樣后通過DAC輸出的波形和頻譜。從圖中可以看到，盡管受限于板載DAC的位數，DAC后面也沒有抗混疊濾波器，僅將ADC的18位量化值高8位輸出，但波形和頻譜完全沒有失真。輸出波形上疊加的高頻噪聲是DAC轉換引入的，可以通過濾波器濾除。信號源產生20 Hz～20 kHz的音頻信號，ADC輸出的波形和頻譜均沒有失真，FPGA在3．3 V的I／O電壓下，ADC最大輸入信號的峰值電壓約O．8 V，輸出信號SNR約為50 dB。

經由小編的介紹，不知道你對它是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試度娘更多信息或者在我們的網站里進行搜索哦。
