一、VHDL特點

今日給各位大俠帶來基于FPGA VHDL 的 ASK調制與解調，首先，我們來了解一下VHDL的特點。

與其他硬件描述語言相比，VHDL具有以下特點：

1.功能強大、設計靈活VHDL具有功能強大的語言結構，可以用簡潔明確的源代碼來描述復雜的邏輯控制。它具有多層次的設計描述功能，層層細化，最后可直接生成電路級描述。VHDL支持同步電路、異步電路和隨機電路的設計，這是其他硬件描述語言所不能比擬的。VHDL還支持各種設計方法，既支持自底向上的設計，又支持自頂向下的設計；既支持模塊化設計，又支持層次化設計。

2.支持廣泛、易于修改由于VHDL已經成為IEEE標準所規范的硬件描述語言，大多數EDA工具幾乎都支持VHDL，這為VHDL的進一步推廣和廣泛應用奠定了基礎。在硬件電路設計過程中，主要的設計文件是用VHDL編寫的源代碼，因為VHDL易讀和結構化，所以易于修改設計。

3.強大的系統硬件描述能力VHDL具有多層次的設計描述功能，既可以描述系統級電路，又可以描述門級電路。而描述既可以采用行為描述、寄存器傳輸描述或結構描述，也可以采用三者混合的混合級描述。另外，VHDL支持慣性延遲和傳輸延遲，還可以準確地建立硬件電路模型。VHDL支持預定義的和自定義的數據類型，給硬件描述帶來較大的自由度，使設計人員能夠方便地創建高層次的系統模型。

4.獨立于器件的設計、與工藝無關設計人員用VHDL進行設計時，不需要首先考慮選擇完成設計的器件，就可以集中精力進行設計的優化。當設計描述完成后，可以用多種不同的器件結構來實現其功能。

5.很強的移植能力VHDL是一種標準化的硬件描述語言，同一個設計描述可以被不同的工具所支持，使得設計描述的移植成為可能。

二、基于FPGA VHDL的ASK調制與解調

（一）ASK

在通信原理中把通信信號按調制方式可分為調頻、調相和調幅三種。數字傳輸?shù)某Ｓ谜{制方式主要分為：

正交振幅調制（QAM）：調制效率高，要求傳送途徑的信噪比高，適合有線電視電纜傳輸。

鍵控移相調制（QPSK）：調制效率高，要求傳送途徑的信噪比低，適合衛星廣播。

殘留邊帶調制（VSB）：抗多徑傳播效應好（即消除重影效果好），適合地面廣播。

編碼正交頻分調制（COFDM）：抗多徑傳播效應和同頻干擾好，適合地面廣播和同頻網廣播。

ASK即“幅移鍵控”又稱為“振幅鍵控”，也有稱為“開關鍵控”（通斷鍵控）的，所以又記作OOK信號。ASK是一種相對簡單的調制方式。幅移鍵控（ASK）相當于模擬信號中的調幅，只不過與載頻信號相乘的是二進制數碼而已。幅移就是把頻率、相位作為常量，而把振幅作為變量，信息比特是通過載波的幅度來傳遞的。

載波幅度是隨著調制信號而變化的。其最簡單的形式是，載波在二進制調制信號控制下通斷， 這種方式還可稱作通-斷鍵控或開關鍵控(OOK) 。

調制方法：用相乘器實現調制器。

調制類型：2ASK，MASK。

解調方法：相干法，非相干法。

（二）主要源碼

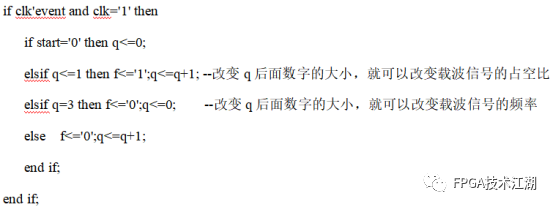

1. ASK調制VHDL程序

2. ASK解調VHDL程序

（三）仿真驗證

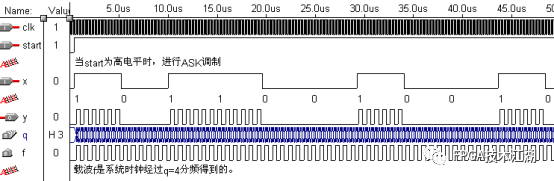

1. ASK調制VHDL程序仿真圖

a. 基帶碼長等于載波f的6個周期。

b. 輸出的調制信號y滯后于輸入基帶信號x一個 clk 時間。

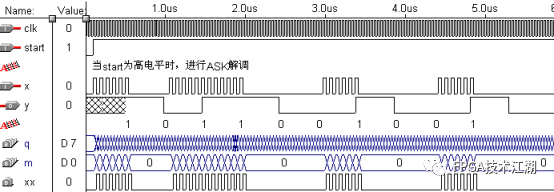

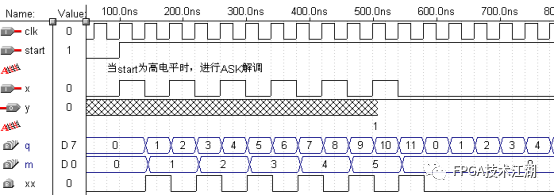

2. ASK解調VHDL程序仿真圖

a. 在q=11時，m清零。

b. 在q=10時，根據m的大小，進行對輸出基帶信號y的電平的判決。

c. 在q為其它時，m計xx（x信號的寄存器）的脈沖數。

d. 輸出的基帶信號y滯后輸入的調制信號x 10個clk。
