在下述的內容中，小編將會對基于FPGA的多通道頻率檢測儀實現方案部分予以詳細，如果頻率檢測儀的設計是您想要了解的焦點之一，不妨和小編共同閱讀這篇文章哦。

注意哦，本文是僅是實現方案部分，設計部分請參閱《多通道頻率檢測儀如何設計？（上篇）》。

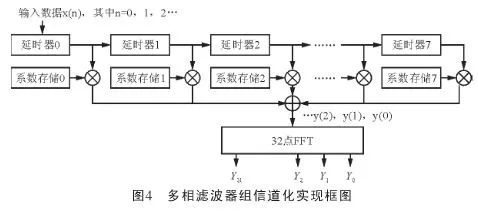

本設計選用的FPGA芯片是Xilinx公司的Virtex-4SX55,根據上篇文章中所示的結構，得到一種基于DFT多相濾波器組的信道化解決方案，其具體實現結構如圖4所示。

1、延時器的實現

延時器（Delay）是產生混響或回聲的效果器，在延時器內，從直播室機房的調音臺出來的音頻模擬信號進入延時器后，模擬信號首先進行A/D轉換，將模擬信號轉換為數字信號，經過編解碼后進入DsP模塊，在模塊內部自動調整延時量，主板的單片機模塊對該信號進行刪除延時、退出延時、重建延時等功能的實現，之后信號再經過D/A轉換器轉換，由數字信號轉為原模擬信號。

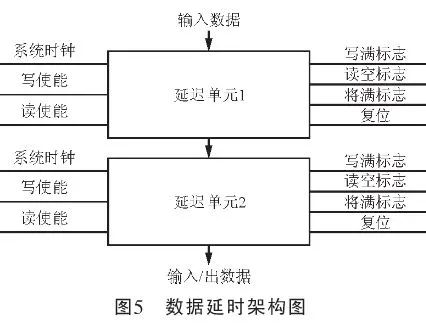

本延時器采用FPGA提供的專用存取模塊FIFO來實現32周期延時，其架構體系如圖5所示。在本設計中，級延遲器的輸出數據將作為下一個延遲器的輸入數據，就相當于級FIFO的數據按先進先出的順序依次向第二級FIFO壓入，相鄰兩級的將滿標志與讀使能信號進行握手協議，從而實現數據的延遲輸出。

2、系數存儲模塊

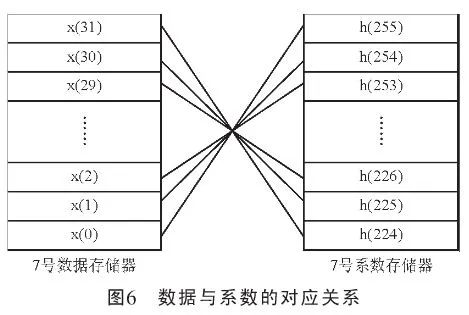

低通濾波器是容許低于截止頻率的信號通過， 但高于截止頻率的信號不能通過的電子濾波裝置。對于256階原型低通濾波器，可分成八組，每組32個，分別存儲到八個存儲器當中。存儲器可使用邏輯（LUT）實現，也可使用專用存儲模塊Block RAM來實現。FIFO中的目標數據和存儲器中系數做乘法運算時，兩者的對應關系如圖6所示（以7號存儲器為例）。

當8個數據存儲器的一個單元數據被讀出時，8個系數存儲器的0號地址單元的系數也將同時被讀出，然后分別作乘累加，作為y（0）輸出。同理，當8個數據存儲器的第二個數據被讀出時，8個系數存儲器的1號地址單元的系數也同時被讀出，然后分別作乘累加，的結果作為y（1）輸出，以此類推，得出全部y（2）~y（31）的輸出。將y（0）~y（31）作為FFT的輸入數據進行32點FFT運算。

3、FFT的實現

FFT是一種DFT的高效算法，稱為快速傅里葉變換。傅里葉變換是時域一頻域變換分析中最基本的方法之一。在數字處理領域應用的離散傅里葉變換是許多數字信號處理方法的基礎。

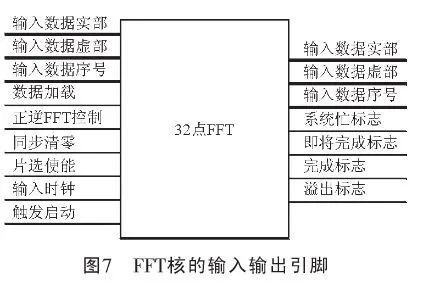

設計中的FFT變換可通過調用Xilinx的IP核來實現。FFT核的輸入輸出的引腳關系如圖7所示。
