一直以來，分頻器都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)?lái)偶數分頻器的技術設計和代碼實現的相關內容，詳細內容請看下文。

一、分頻器原理

從電路結構來看，分頻器本質上是由電容器和電感線圈構成的LC濾波網絡，高音通道是高通濾波器，它只讓高頻信號通過而阻止低頻信號；低音通道正好相反，它只讓低頻信號通過而阻止高頻信號；中音通道則是一個帶通濾波器，除了一低一高兩個分頻點之間的頻率可以通過，高頻成份和低頻成份都將被阻止。在實際的分頻器中，有時為了平衡高、低音單元之間的靈敏度差異，還要加入衰減電阻；另外，有些分頻器中還加入了由電阻、電容構成的阻抗補償網絡，其目的是使音箱的阻抗曲線平坦一些，以便于功放驅動。

位于功率放大器之后，設置在音箱內，通過LC濾波網絡，將功率放大器輸出的功率音頻信號分為低音，中音和高音，分別送至各自揚聲器。連接簡單，使用方便，但消耗功率，出現音頻谷點，產生交叉失真，它的參數與揚聲器阻抗有直接的關系，而揚聲器的阻抗又是頻率的函數，與標稱值偏離較大，因此誤差也較大，不利于調整。

將音頻弱信號進行分頻的設備，位于功率放大器前，分頻后再用各自獨立的功率放大器，把每一個音頻頻段信號給予放大，然后分別送到相應的揚聲器單元。因電流較小故可用較小功率的電子有源濾波器實現，調整較容易，減少功率損耗，及揚聲器單元之間的干擾。使得信號損失小，音質好。但此方式每路要用獨立的功率放大器，成本高，電路結構復雜，運用于專業擴聲系統。

二、偶數分頻器設計方法和代碼實現

1、設計方法

2分頻時鐘設計，只需要循環計數0~1，計數為0時輸出低電平，計數為1時輸出高電平。

4分頻時鐘設計，只需要循環計數0~3，計數為0和1時輸出低電平，計數為2和3時輸出高電平。

8分頻時鐘設計，只需要循環計數07，計數為03時輸出低電平，計數為4~7時輸出高電平。

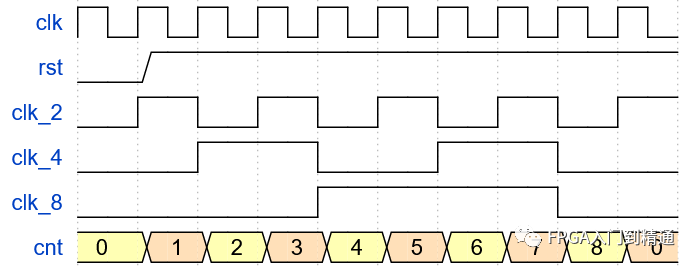

下圖分別畫出了基準時鐘、2分頻時鐘、4分頻時鐘、8分頻時鐘。

由此可以推導出，偶數分頻設計的方法：設為2N分頻，只需設計一個計數器在上升沿時循環計數0N-1，每隔0N-1時輸出翻轉一次。

2、verilog代碼實現

任意偶數分頻設計，可通過設置參數NUM，設定分頻數，具體代碼如下所示：

module clk_divider_even#(parameter NUM = 8)(input clk,input rst,output reg clk_o);//參數定義

localparam WIDTH = $clog2(NUM);

localparam CNT_END = NUM/2 - 1;

reg [WIDTH-1:0] cnt;//計數模塊

always@(posedge clk or posedge rst)beginif(rst)cnt <= 'b0;else if(cnt == CNT_END) //計滿則清零

cnt <= 'b0;elsecnt <= cnt + 1'b1;end//分頻時鐘輸出模塊

always@(posedge clk or posedge rst)beginif(rst)clk_o <= 1'b0;

else if(cnt == CNT_END) //計滿則輸出反轉clk_o <= ~clk_o;

elseclk_o<= clk_o;

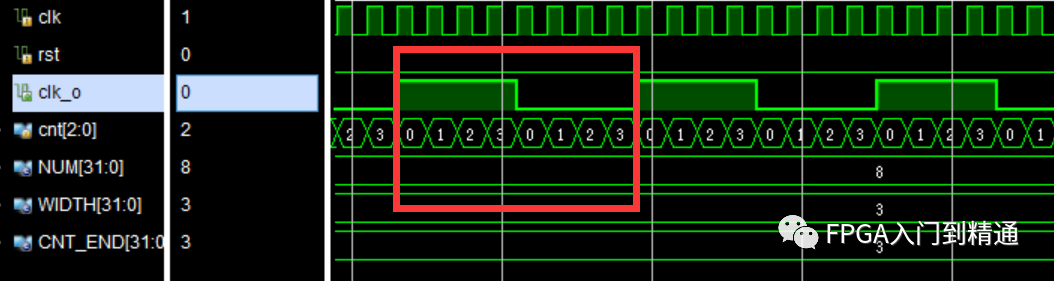

endendmodule仿真測試結果圖：

從圖中看出，輸出了8分頻時鐘信號，與預期一致。

上述所有信息便是小編這次為大家推薦的有關分頻器的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
