引言

靜電收集α能譜法測氡是一種能有效甄別出 Rn—222和Rn—220的快速連續測氡方法,故該方法成為連續測氡的主流方法。

基于該方法研制的連續測氡儀器較多,如南華大學研制的NRL型連續測氡儀^[1—2],該測氡儀在抽氣取樣過程中未計數的測氡模型其氡濃度的計算較為簡單,但該方法在較低濃度條件下測量時粒子數較少,測量結果統計漲落較大。

為提高NRL型連續測氡儀的探測效率,提出全程收集粒子計數的新測量方法,該方法在實驗標定儀器的標準刻度因子后,再根據氡的衰變規律計算任意測量周期的刻度因子。

1連續測氡刻度因子的理論計算

新測量模式下在開始測量時刻測量腔內的氡會經過一段時間先增加至待測環境氡濃度,然后動態穩定在這一氡濃度上直至測量結束,故該模式下儀器測量腔內抽氣取樣時刻的氡濃度C(t_x)與取樣時間tx的關系如下^[3]:

式中:C(t_x)為抽氣取樣不同時刻測量腔內的氡濃度;C₀為待測環境氡濃度;L為抽氣泵流率;t_x為抽氣取樣時間;V為測氡儀測量腔體積。

式(1)為新測量模式下測氡儀在抽氣取樣時刻測量腔內氡濃度的理論變化規律。根據式(1),當測氡儀測量腔體積V=0.8 L,氣泵流率L=2.25 L/min時,測量腔內氡濃度的理論變化規律如圖1所示。

根據靜電收集α能譜法的測量原理,利用測得的粒子數反推出氡濃度需得到粒子數與氡濃度之間的函數關系即儀器的刻度因子,而儀器的刻度因子需要在開始測量時刻儀器測量腔內的氡濃度為穩定氡濃 度時方可得到。

在新測量模式下,儀器開始測量時腔內的氡濃度變化情況如圖1所示,故需要用抽氣取樣時間段內測量腔的平均氡濃度替代取樣結束后腔內穩定氡濃度,然后利用得到的平均氡濃度求得腔內達到該濃度所需的對應時間,即為等效時間t_n',最后依據等效時間可以得到儀器任意周期的刻度因子。

因此,若要得到新測量模式下儀器的刻度因子,就需要得到該模式下抽氣取樣時間段內測量腔內氡濃度與時間的函數關系,故對式(1)化簡得到式(2):

式中:ΔCtx為氡濃度變化率。

式(2)為抽氣取樣時刻腔內氡濃度的理論變化率,其理論圖形如圖2所示。

利用積分面積法,以抽氣取樣的結束時刻和開始時刻分別作為積分上下限,對ΔCt_x進行積分,得到在該時間段內測量腔的氡濃度C_總,如式(3)所示。

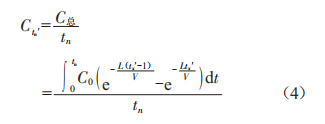

利用C_總和抽氣取樣總時間t_n,求得其在抽氣取樣時間段內的平均氡濃度C_tn' ,如式(4)所示。

利用式(1),也可得到平均氡濃度C_tn',如式 (5)所示。

聯立式(4)和式(5),化簡得出對應的時間即為等效時間tn',其計算公式如式(6)所示。

由式(6)可知,等效時間tn'與儀器抽氣取樣時間tn、儀器泵流率L和儀器測量腔的體積V有關。

利用開始測量時測量腔內氡濃度即為穩定氡濃度時測量周期為T(mén)的標準刻度因子k₀和等效時間tn',通過理論公式計算出新模式下任意測量周期的理論刻度因子Kx,其理論計算公式如式(7)所示^[4-6]。

式中:Kx為新測量模式下測量周期為T(mén)x的刻度因子;K₀為標準刻度因子;T為測量周期;Tx為任意測量周期。

由式(7)可知,同一臺測氡儀的理論刻度因子Kx 與測量周期、等效時間有關,與采集檢測效率無關。由此可以根據K0、測量周期和等效時間計算出新測量模式下任意周期、任意采樣時間的刻度因子。

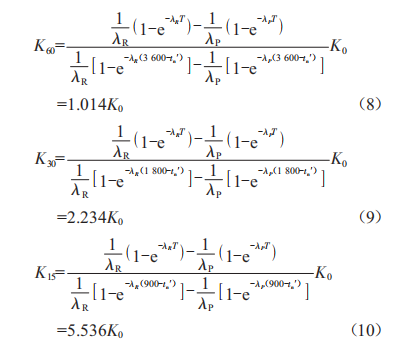

當tn=180s,λR=2.1×10-6s-1,λA=3.8 ×10-3s-1 時,根據式(7)和L=2.25 L/min、V=0.8 L等相關參數得到tn/=46 s;當新測量模式下的測量周期Tx分別為3 600、1800、900s時,刻度因子K60、K30和K15分別表示為:

式(7)表明,當采樣時間固定時,較長的測量周期對應較低的刻度因子;儀器的刻度因子與等效時間tn'有關,而與儀器抽氣取樣時間tn、泵的流率L和測量腔的體積V有關,即新測量模式下儀器的刻度因子

由儀器抽氣取樣時間、泵的流率和測量腔的體積共同決定。

2結果與討論

新測量模式下測氡儀刻度因子的研究實驗裝置主要由NRL連續測氡儀、南華大學25m3 的標準氡室 和 儀 器 Alpha GUARDPQ2000Pro(GenitorInstruments GmbH,Germany)等組成。

實驗步驟如下:為減少放射性的統計誤差,調節南華標準氡室氡濃度在5 000 Bq.m^-3范圍內。溫度穩定在(30±2)℃,濕度穩定在 (65±5)%。

當氡室的氡濃度調節達到穩定 后 , 首 先將新測 量 模 式 下NRL 連 續 測 氡 儀 和PQ2000Pro打開1 h,使這些儀器同步工作。

實驗分三步:

1)用流率計測出儀器氣泵的流率L。

2)連接好實驗裝置,關閉儀器高壓,從南華大學標準氡室取樣3min后 (儀器開機后默認立刻開啟高壓和計數,選擇關閉高壓則儀器在抽氣取樣時刻是未開啟高壓和計數),測量60min內Po-218衰變產生的α粒子數作為N₀。依據標準氡室內PQ2000 Pro

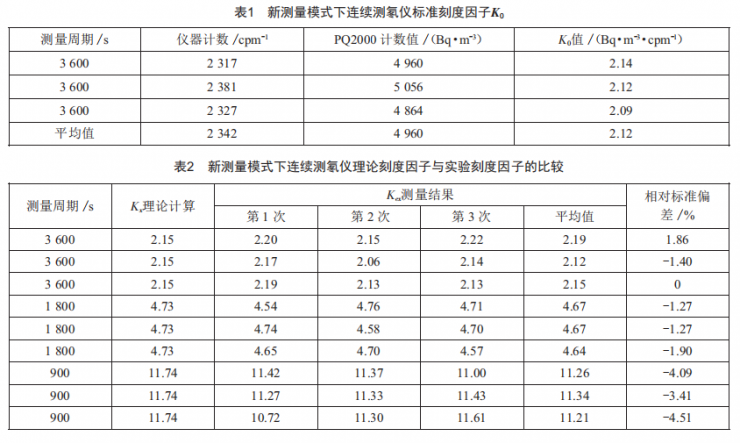

的參考氡濃度C,根據公式K₀=C/N₀求出儀器標準刻度因子K₀^[7],實驗測量結果如表1所示。

3)測量不同測量周期的刻度因子,依據測得的粒子數求出不同周期的實驗刻度因子,并與理論刻度因子比較。

新測量模式下使用連續測氡儀進行三次周期為60 min且在開始測量時測量腔內氡濃度即平衡的測量。將PQ2000 Pro的氡濃度值作為當次測量腔內標準濃度,因此,通過公式K₀=C/N₀ 可以得到周期為60 min的氡測量?jī)x三次刻度因子K₀的測量值,并將其平均值作為儀器的標準刻度因子,其測量數據如表1所示。

由表1可知新測量模式下連續測氡儀標準刻度因子K0的平均值,其平均值為2.12 Bq.m^-3·cpm^-1。

將K₀=2.12 Bq·m^-3·cpm^-1代入式(8)(9)和(10)確定K60、K30和K15的理論值。使用連續測氡儀進行測量,每個周期分為3組且每組重復測量3次,周期分別為15、30、60 min。將PQ2000 Pro的值作為測量腔的標準濃度,實驗刻度因子Kex可根據公式C=K₀N₀計算,理論和實驗數據如表2所示。

由表2可知新測量模式下連續測氡儀各周期理論刻度因子kx和實驗刻度因子kex的比較結果,其中各個周期理論刻度因子和實驗刻度因子的相對標準偏差均在5%以內,表示該方法計算得到的理論刻度因子準確可靠。

在測量過程中實驗值和理論值不會完全相等,會有一定誤差,造成這種不準確的原因可能有:

1)儀器在抽氣取樣這段時間內,其流率不會一直保持不變,會有一定波動,從而給實驗結果帶來誤差;

2)等效時間tn/是近似值,會存在計算誤差;

3)在測量過程中,測量腔的溫度和濕度會存在波動,影響Po-218的收集效率^[8-10];

4)放射性測量存在統計漲落,在周期為15 min時較為明顯,其相對標準偏差明顯要大于長周期。

3 結論

本文提出了一種基于全程計數的氡濃度計算方法,該方法在確定儀器的標準刻度因子K₀后,根據氡的衰變規律得到不同測量周期的理論刻度因子。

實驗結果表明:不同測量周期的實驗刻度因子與理論刻度因子相對標準偏差均在5%以內。

該方法簡化了全程計數測氡模型的計算,在提高測氡儀探測效率的同時也確保了氡濃度計算結果的準確可靠。

[參考文獻]

[1]李志強,肖德濤,趙桂芝,等.新型連續測氡儀研制[J].核電子學與探測技術,2015,35(12):1246-1250.

[2]何正忠,肖德濤,趙桂芝,等.連續測氡方法迭代修正因子的理論計算與實驗測定[J].原子能科學技術,2013,47

(6):1040-1043.

[3]譚延亮,肖德濤,趙桂芝,等.靜電收集法測量氡濃度的兩種技術路線比較[J].輻射防護,2011,31(6):376-378.

[4] LI ZQ,XIAODT,ZHAOGZ,etAl.RApid determinAtion ofrAdonmonitor,scAlibrAtionfActors [J].NucleArScienceAndTechniques , 2016 , 27(5 ) :16-121.

[5]張書燕,李志強,徐勇,等.閃爍室測氡不同時刻的刻度因子研究[J].四川大學學報(自然科學版),2023,60 (2):122-127.

[6]王政霞,李志強,李彥秋,等.基于小閃爍室測氡儀快速定值方法研究[J].四川大學學報(自然科學版),2022,59

(2):146-150.

[7] 肖德濤,周青芝.連續可靠測量空氣中氡濃度的方法及裝置:201010258564.7[P].2011-01-26.

[8] TAKEUCHIY,OKUMURAK,KAJITAT,etAl.DevelopmentofhighsensitivityrAdondetectors[J].NucleArInstrumentsAndMethods inPhysicsReseArch, SectionA :AccelerAtors,Spectrometers,Detectors And AssociAted Equipment,1999,421(1/2): 334-341.

[9]DUA SK ,KOTRAPPAP ,GUPTAPC . Influenceof relAtivehumidityonthechArgedfrActionof decAy productsofrAdonAnd thoron [J].HeAlth Physics,1983,45(1): 152-157.

[10] ROCA V,DE FELICE P,ESPOSITOA M,et Al.Theinfluence of environmentAl pArAmeters inelectrostAticcellrAdonmonitorresponse[J].Applied RAdiAtion AndIsotopes: includingdAtA,instrumentAtionAnd methods foruse inAgriculture,industryAndmedicine,2004,61 (2/3): 243-247.
