一、諧波干擾是什么

在整流回路中，輸入電流的波形為不規則的矩形波，波形按傅立葉級數分解為基波和各次諧波，其中的高次諧波將干擾輸入供電系統。在逆變輸出回路中，輸出電流信號是受PWM載波信號調制的脈沖波形，對于GTR大功率逆變元件，其PWM的載波頻率為2～3KHZ，而IGBT大功率逆變元件的PWM最高載頻可達15KHZ。同樣，輸出回路電流信號也可分解為只含正弦波的基波和其他各次諧波，而高次諧波電流對負載直接干擾。另外，高次諧波電流還通過電纜向空間輻射，干擾鄰近電氣設備。

二、數模接地層如何解決諧波干擾

在高性能采樣數據系統中，應使用低相位噪聲振蕩器產生ADC（或DAC）采樣時鐘，采樣時鐘抖動干擾模擬輸入/輸出信號，并提高噪聲和失真的嚴重度。采樣時鐘發生器應與高噪聲數字電路隔離開，同時接地并去耦至模擬接地層，與處理運算放大器和ADC一樣。采樣時鐘抖動對ADC信噪比(SNR)的影響可用以下公式近似計算：

唯一的噪聲源來自均方根采樣時鐘抖動tj。注意，以上公式中的f是模擬輸入頻率。通過簡單示例可知，如果tj = 50 ps rms，f = 100 kHz，則SNR = 90 dB，相當于約15位的動態范圍。時鐘抖動對SNR的這一影響在教程MT-007中有詳細論述。不過，在大多數高性能ADC中，內部孔徑抖動與采樣時鐘上的抖動相比可以忽略。 理想情況下，采樣時鐘振蕩器應參考分離接地系統中的模擬接地層。不過由于系統限制，此方法未必可行。許多情況下，采樣時鐘必須從數字接地層上產生的更高頻率、多用途系統時鐘獲得，接著必須從數字接地層上的原點傳遞至模擬接地層上的ADC。兩層之間的接地噪聲直接添加到時鐘信號，并產生過度抖動。抖動可造成信噪比降低，還會產生干擾諧波。

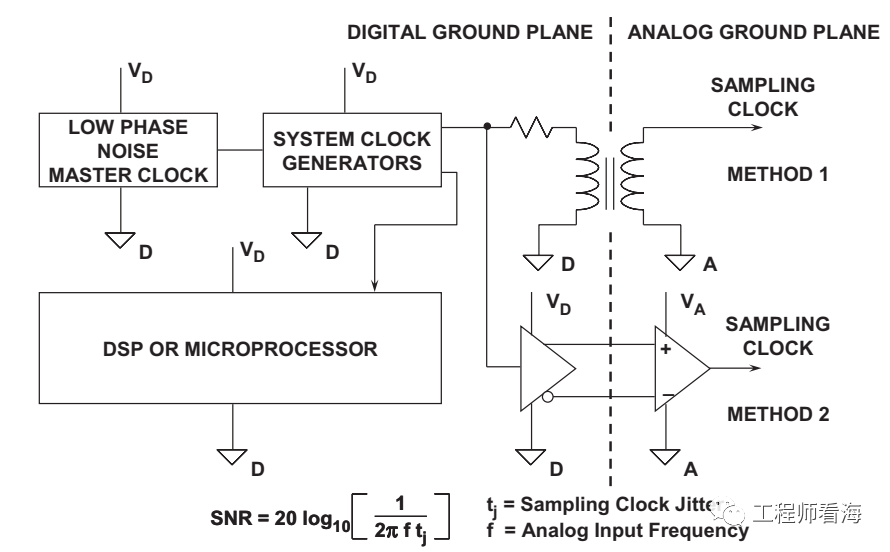

通過使用上圖所示的小RF變壓器或高速差分驅動器和接收機IC，發射采樣時鐘信號作為差分信號，可在某種程度上解決此問題。許多高速ADC具有差分采樣時鐘輸入，更便于采用此方法。如果使用有源差分驅動器和接收機，應選擇ECL、低電平ECL或LVDS，從而將相位抖動降至最低。在+5 V單電源系統中，ECL邏輯可連接在地與+5 V (PECL)電源之間，并將輸出交流耦合至ADC采樣時鐘輸入。不管是哪種情況，原始主系統時鐘必須從低相位噪聲振蕩器產生，而不是DSP、微處理器或微控制器的時鐘輸出。
