一、柵極電荷

柵極電荷是設計柵極驅動電路的關鍵參數，它描述了啟動功率器件所需的電荷總量。

柵極電荷Qg是MOSFET和IGBT等開關器件的一個重要特性參數，它表示使柵極電壓從0升到特定值(如10V)所需的電荷量。這個參數的單位是庫侖(C)。柵極電荷的大小直接影響開關器件的開關損耗，因為總柵極電荷值較大時，導通MOSFET所需的電容充電時間變長，從而導致開關損耗增加。相反，較小的柵極電荷值意味著開關損耗較小，可以實現更快的開關速度。

在實際應用中，柵極電荷Qg可以通過測量柵極充電時間和相應的柵極電壓變化來計算。例如，在10V的柵極電壓下，通過測量VGS從0V到10V的充電時間可以計算出Qg值。此外，Qg值還受到柵源電壓的影響，使用更低的Vgs可以減少開關損耗。

柵極電荷Qg對開關性能的影響非常大，因為它直接關系到MOSFET導通和關閉的轉換時間，以及每次開關過程中對柵極電容充電所需的能量。為了減少開關損耗，新的技術如溝道厚底氧化已經被開發出來，旨在減少柵極電荷。因此，了解和控制柵極電荷是優化開關器件性能和效率的關鍵因素之一。

二、柵極電荷測量原理圖解析

在柵極電荷測量方法中，將固定測試電流(Ig)引入MOS晶體管的柵極，并且測量的柵極源電壓(Vgs)與流入柵極的電荷相對應。對漏極端子施加一個固定的電壓偏置。圖1顯示了功率MOSFET的柵極電壓與柵極電荷的關系。

柵電荷(Q)由給柵極施加電流和時間(Igdt)提取得出。柵源電荷(Qgs)是所需要的電荷，如圖1所示，以達到飽和區域的開始，在那里的電壓(Vgs)幾乎是恒定的。根據JEDEC標準，平臺(或Miller)電壓(Vpl)定義為dVgs/dt最小時的柵源電壓。電壓平臺是當晶體管從OFF狀態切換到ON狀態時的區域。

完成這個開關所需的柵電荷，即將器件從平臺區開始切換到結束所需的電荷，被定義為柵漏電荷(Qgd)，稱為米勒電荷。柵電荷(Qg)是指從原點到柵源電壓(Vgs)等于指定最大值(VgsMax)的電荷。

圖1. 功率MOSFET的典型柵電壓與柵電荷

S1是線段從起點到第一個飽和電壓點的斜率。S2是線段從最后一個平臺點到指定的最大柵極電壓(VgsMax)的斜率。根據JESD24-2標準，用坡度計算Qgs和Qgd。

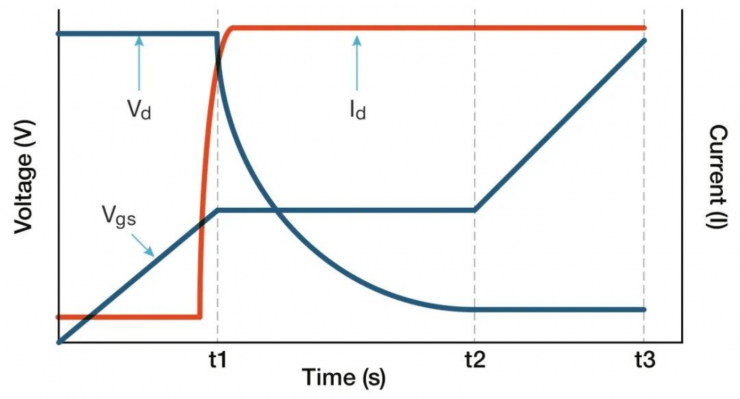

圖2顯示了典型的柵極和漏極波形作為時間的函數。當電流被迫進入柵極時，Vgs增加，直到達到閾值電壓。此時，漏極電流(Id)開始流動。當Cgs在t1時刻充電時，Id保持恒定，漏極電壓(Vd)減小。Vgs一直保持不變，直到它到達飽和電壓的末端。一旦 Cgd在時間t2被充電，柵極-源極電壓(Vgs)就會再次開始增加，直到它達到指定的最大柵極電壓(VgsMax)。

圖2. MOSFET的Vgs 、Vd和Id與時間關系的曲線
