一、運算放大器和積分器的基本原理

運算放大器是一種電子設備，它具有放大輸入信號的功能。而積分器則是運算放大器的一種應用，它可以對輸入信號進行積分運算。本文將介紹運算放大器和積分器的原理及其應用。

（一）運算放大器的原理

運算放大器是一種具有高放大倍數和寬帶寬的放大器。它通常由一個差分放大器和一個輸出級組成。差分放大器負責放大輸入信號，輸出級將差分放大器的輸出信號進行放大，并輸出到負載上。運算放大器的輸入端通常有兩個輸入端子，分別為非反相輸入端和反相輸入端。通過對這兩個輸入端的電壓進行調節，可以控制運算放大器的放大倍數和相位。

（二）積分器的原理

積分器是一種對輸入信號進行積分運算的電路。在積分器電路中，運算放大器的反相輸入端接地，非反相輸入端與輸出端相連。通過這種連接方式，輸入信號經過運算放大器放大后，又經過電容器的積分作用，形成輸出信號。積分器的輸出信號是輸入信號的積分值，通過調節輸入信號的頻率和振幅，可以實現對輸出信號的控制。

二、關于運放電路積分器的補償分析

兩級運放外加反饋電容（常稱為肩膀電容），穩定性應該如何分析呢？

我以前有個錯誤觀念，認為cf越大，運放第二級gm2就需要越大，因?yàn)楦鶕?jù)米勒等效cf等效到輸入(1+A)*cf，等效到輸出cf。

錯在哪里了？

我的錯誤在于分析環路時，不應該“拆環”，而應該斷環。只有分析STF才可以“拆環”。這時候應該斷環斷在運放差分對輸入端。

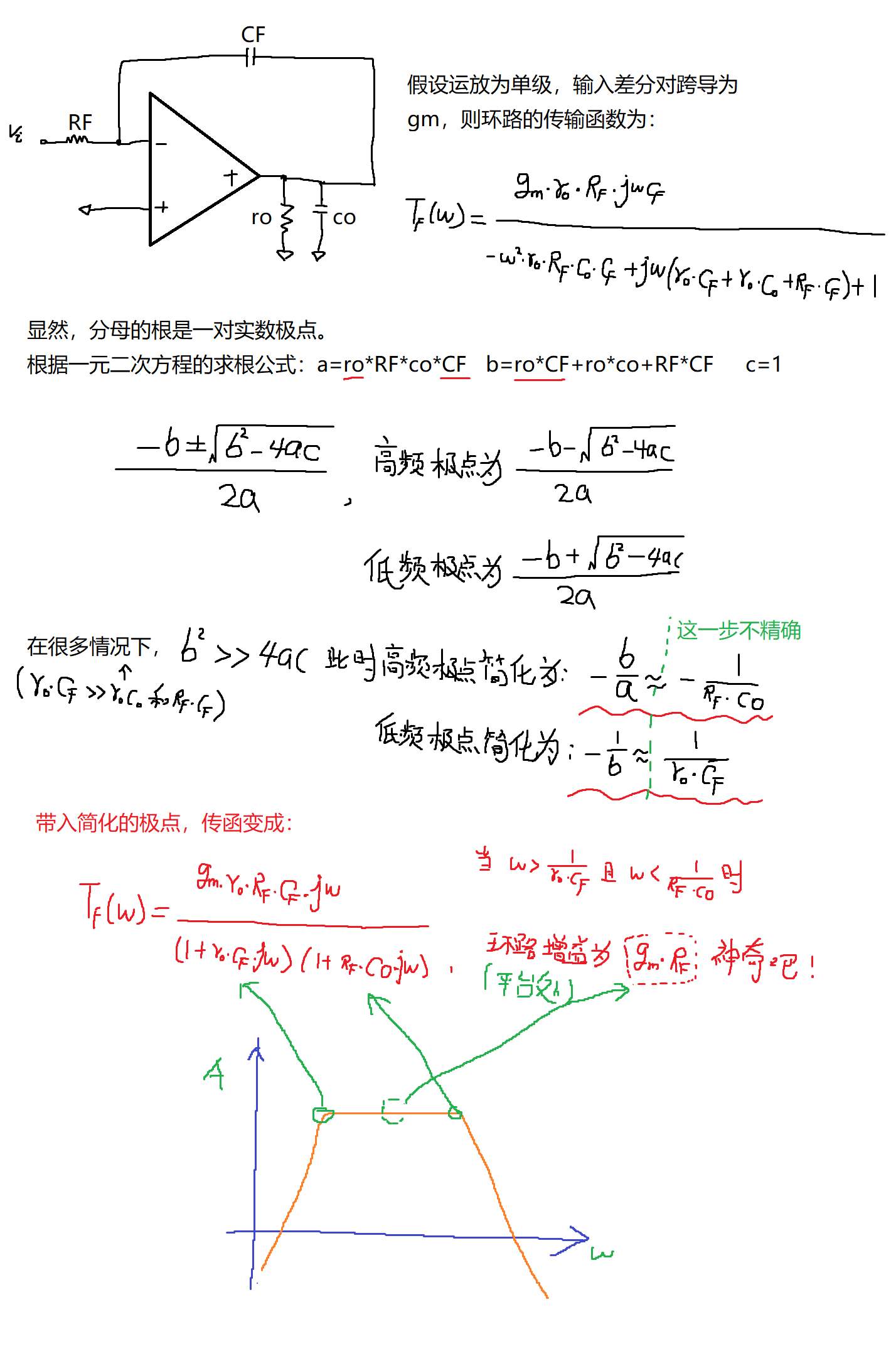

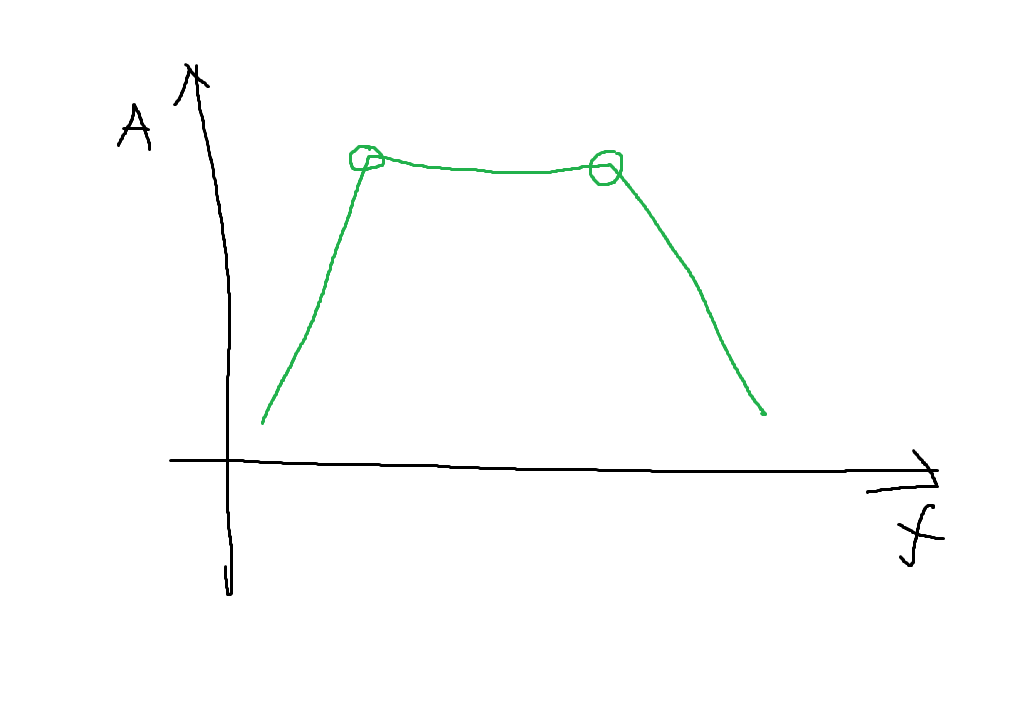

cf確實會引入一個極點，極點位置在1/(2*pi*ri*cf)，（極點表達式不對，后面有推導）但是同時在原點引入一個零點，這樣這個極點只為原點的零點而存在，對后面（高頻處）的波特圖沒有任何影響。CL引入的極點才需要增大gm2。

還有一個問題：常聽人說Cf過大需要用AB類來驅動，難道不是因?yàn)槌霈F(xiàn)了低頻極點嗎？不是的，這是因?yàn)橄嗤碾妷?，需要更大的充電電流，這只有AB類能滿足。（這是為了滿足slew rate）。
