一、什么是降壓轉換器

降壓轉換器（Buck Converter）也稱為降壓穩壓器或降壓模塊，是一種電力電子設備，用于將高電壓轉換為低電壓。它的主要作用是將輸入電壓降低到所需的輸出電壓，以供給負載使用。降壓轉換器廣泛應用于各種領域，如電子設備、通信設備、汽車電子、工業自動化等。

降壓轉換器的原理基于電感和開關管的工作原理。通過控制開關管的通斷，使電感儲存能量，然后通過電容器將能量輸出，實現電壓的降低。這種轉換器也被稱為降壓開關轉換器，因?yàn)樗且环N電壓輸出低于電壓輸入的開關轉換器。

降壓轉換器通常至少包含兩個半導體元件（如二極管和晶體管）和一個儲能元件（如電容器或電感器）。在輸出端和輸入端，還可能會加上以電容器為主的濾波器，以降低電壓漣波。

二、降壓轉換器拓?fù)湓韴D分析

圖1是非同步降壓轉換器的原理圖。降壓轉換器將其輸入電壓降低為較低的輸出電壓。當開關Q1導通時，能量轉移到輸出端。

圖1：非同步降壓轉換器原理圖

公式1計算占空比：

公式2計算最大金屬氧化物半導體場效應晶體管（MOSFET）應力：

公式3給出了最大二極管應力：

其中Vin是輸入電壓，Vout是輸出電壓，Vf是二極管正向電壓。

與線性穩壓器或低壓差穩壓器（LDO）相比，輸入電壓和輸出電壓之間的差異越大，降壓轉換器的效率就越高。

盡管降壓轉換器在輸入端具有脈沖電流，但由于的電感 - 電容（LC）濾波器位于轉換器的輸出端，輸出電流是連續的。結果，與輸出端的紋波相比，反射到輸入端的電壓紋波將會更大。

對于占空比小且輸出電流大于3A的降壓轉換器，建議使用同步整流器。如果您的電源需要大于30A的輸出電流，建議使用多相或交錯功率級，因?yàn)檫@樣可以最大限度地減少組件的應力，在多個功率級之間分散產生的熱量，并減少轉換器輸入端的反射紋波。

使用N-FET時會造成占空比受限，因?yàn)樽耘e電容需要在每個開關循環進行再充電。在這種情況下，最大占空比在95-99％的范圍內。

降壓轉換器通常具有良好的動態特性，因?yàn)樗鼈優檎蛲負浣Y(jié)構?？蓪?shí)現的帶寬取決于誤差放大器的質量和所選擇的開關頻率。

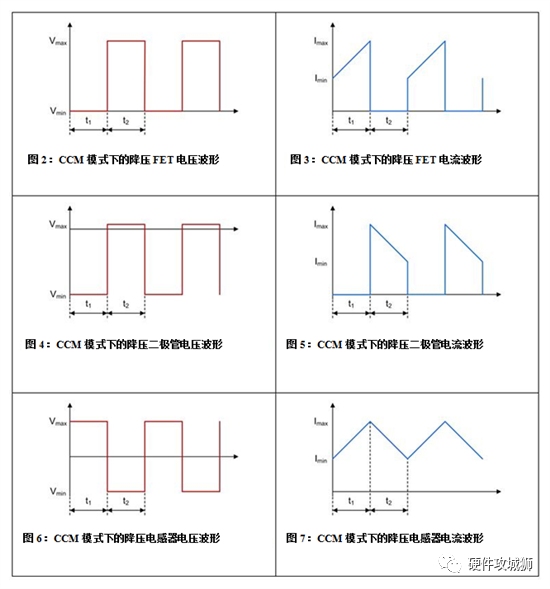

圖2至圖7顯示了非同步降壓轉換器中FET、二極管和電感器在連續導通模式（CCM）下的電壓和電流波形。
