以下內容中，小編將對三運放儀表放大器的放大倍數進行分析，希望本文能幫您增進對三運放儀表放大器的了解，和小編一起來看看吧。

一、三運放儀表放大器

三運放儀表放大器是一種特殊設計的放大器，基于三個運算放大器(運放)構成，用于測量和放大微弱信號。它具有高增益、高輸入阻抗、低失真和穩定性等特點，能夠提供精確可靠的信號放大與處理。

三運放儀表放大器通常由三個運放和一些外部電阻、電容等元件組成。其中一個運放用于信號放大，另外兩個運放則用于提供參考電壓和穩定電流源。這種結構使得儀表放大器具有較高的共模抑制比和溫度穩定性。

三運放儀表放大器廣泛應用于各個領域，如工業自動化、醫療儀器、測試設備等。它常用于測量、控制和監測系統中，能夠放大微弱的傳感器信號，提供精確和可靠的測量結果。

三運放儀表放大器是一種常用的放大電路，由三個運算放大器(Op-Amp)組成。它通常用于放大微弱信號并提供較高的增益和精確度，常見于測量、控制和儀表等應用中。

二、三運放儀表放大器的放大倍數分析

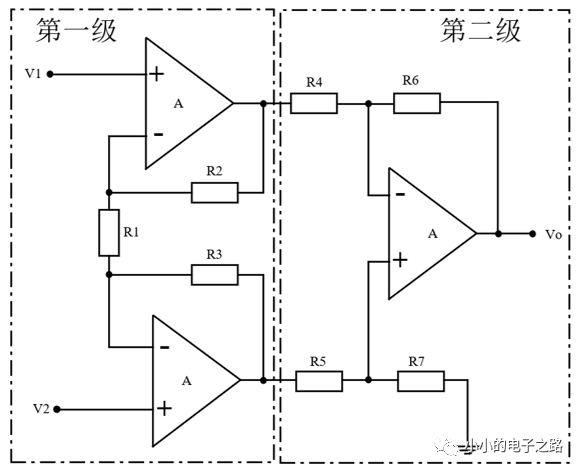

三運放儀表放大器的電路結構如下圖所示，可以將整個電路分為兩級：第一級為兩個同相比例運算電路，第二級為差分運算電路。

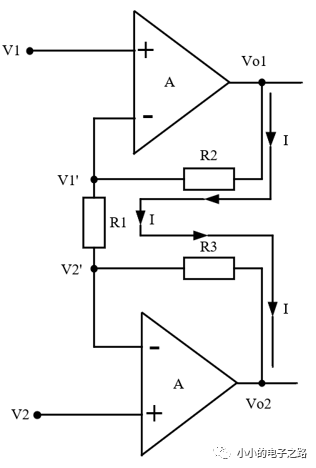

1、第一級電路分析

根據運放的虛短可以得到：

同時根據虛斷可以得到流經電阻R1、R2、R3的電流近似相等，記為I。

易知

此時可以得到

因此，第一級電路的電壓放大倍數

值得注意的是，該放大倍數為差模電壓放大倍數。

當輸入信號為共模信號時，

因此，流經電阻R3的電流

此時兩個運放相當于兩個電壓跟隨器，因此其共模增益為1。

根據上述分析可以得到：

（1）輸入端的兩個同相比例運算電路可以提高整個電路的輸入阻抗；

（2）差模增益可調，共模增益始終為1，提高差模增益可以提高共模抑制比。

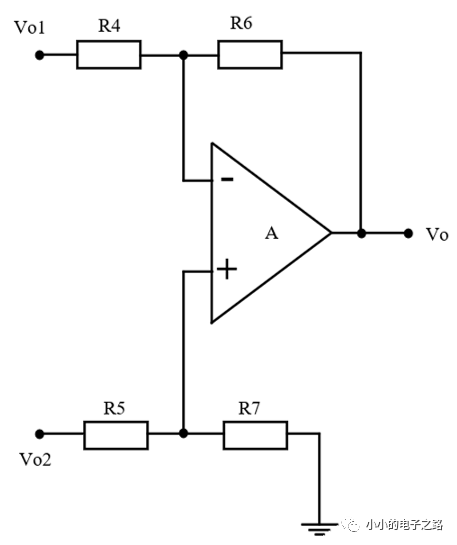

2、第二級電路分析

假設R4=R5、R6=R7，此時根據差分放大電路的放大倍數計算公式可以得到第二級電路的差模放大倍數

因此該儀表放大器的差模放大倍數

經由小編的介紹，不知道你對三運放儀表放大器是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
