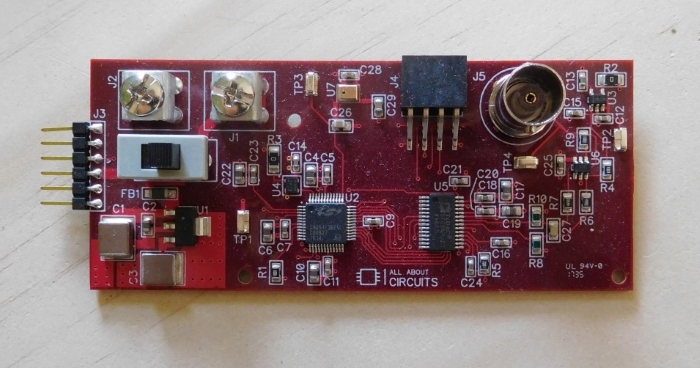

我最近設計了一個任意波形發生器(AWG)板，我一直在編寫關于原理圖的技術文章，作為在我們進入AWG項目之前探索相關設計細節的方法。前兩篇文章介紹了微控制器和DAC，本文將討論連接到DAC輸出引腳的信號調理電路。

DAC(數字模擬轉換器) 是一種電子設備或電路，用于將數字信號轉換為相應的模擬信號。在現代電子系統中，DAC通常用于將數字信號轉換為模擬電壓或電流輸出，以供模擬電路或外部設備使用。

DAC的基本工作原理是根據輸入的數字信號值，在一定的時間間隔內產生相應的模擬輸出。這個輸出可以是連續的模擬電壓或電流信號，也可以是離散的模擬量。DAC通常由一個數字信號輸入端、一個模擬輸出端和控制電路組成。

DAC的應用非常廣泛，包括音頻處理、通信系統、控制系統、測試與測量儀器等。在音頻領域，DAC常用于數字音頻播放器、音頻接口、功放等設備中，將數字音頻信號轉換為模擬音頻信號輸出到揚聲器或耳機。在控制系統中，DAC可用于生成模擬控制信號，控制電機、閥門、燈光等設備的運動或狀態。

總之，DAC是數字電路與模擬電路之間的重要接口，它實現了數字信號到模擬信號的轉換，為數字系統與模擬系統之間的數據交互提供了基礎。

DAC(數字模擬轉換器)的特性參數包括以下幾個方面：

分辨率(Resolution)：

分辨率是DAC能夠生成的模擬輸出的精度，通常以比特?cái)?shù)(位)來表示。例如，一個12位的DAC可以產生4096個離散的輸出電壓級別，即2的12次方個級別。分辨率越高，DAC輸出的模擬信號的精度越高。

建立時間(Settling Time)：

建立時間是指DAC在輸入信號發生變化后，輸出信號穩定到指定精度所需的時間。它包括建立時間和保持時間兩個部分。建立時間是從輸入信號發生變化到DAC輸出信號達到指定精度所需的時間，而保持時間是DAC輸出信號保持在指定精度范圍內的時間。建立時間的快慢直接影響DAC的動態性能。

精度(Accuracy)：

DAC的精度表示DAC輸出信號與理想輸出信號之間的最大偏差。精度通常以百分比或者絕對電壓值表示。DAC的精度受到多種誤差源的影響，主要包括：

比例系統誤差(Gain Error)：表示輸出信號與輸入數字之間的比例誤差。

失調誤差(Offset Error)：表示DAC輸出信號的零點偏差，即輸入數字為0時輸出信號與理想零點之間的差異。

非線性誤差(Nonlinearity Error)：表示DAC輸出信號的非線性程度，即輸入數字變化時輸出信號的非線性偏差。

這些誤差源通常由元件參數誤差、基準電壓不穩定、運算放大器零漂等因素引起。

除了以上特性參數外，DAC的其他重要參數還包括動態范圍、失真、抖動等。這些參數綜合反映了DAC的性能水平，對于不同應用場景的設計和選擇都具有重要意義。

電流到電壓

AWG板中使用的DAC將數字?jǐn)?shù)據轉換為有點混亂的模擬數據形式。輸出驅動電流而不是電壓，輸出信號是互補的(或平衡的，或差分 - 選擇您喜歡的術語)。如果您已經閱讀了上一篇文章，那么您應該對這些互補電流信號究竟是什么有充分的了解，但我們?nèi)匀挥腥绾翁幚硭鼈兊膯栴}。

我們假設您希望最終得到電壓信號而不是電流信號。除此之外，你有選擇權。

在我們查看我在AWG板中使用的電路之前，讓我們討論這些選項。

單端與差分

我的猜測是大多數應用程序都需要單端的最終DAC信號。但是，通過將差分DAC電流信號轉換為緩沖差分電壓，可以延長差分信號的優勢。這不需要設計師的額外努力; 你真正需要做的就是使用差分輸出放大器而不是典型的運算放大器。下圖將指出您正確的方向。

這個應用筆記的圖表，由ADI公司出版。

AC或DC，被動還是主動?

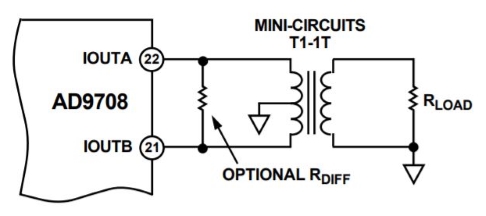

如果您使用DAC生成音頻信號，您最終需要一個以0 V為中心的波形。如果您的信號鏈不需要總是在地面上的波形，您也可以轉換為DAC直接輸出到AC耦合信號。使用變壓器很容易實現：

圖來自AD9708 數據表。

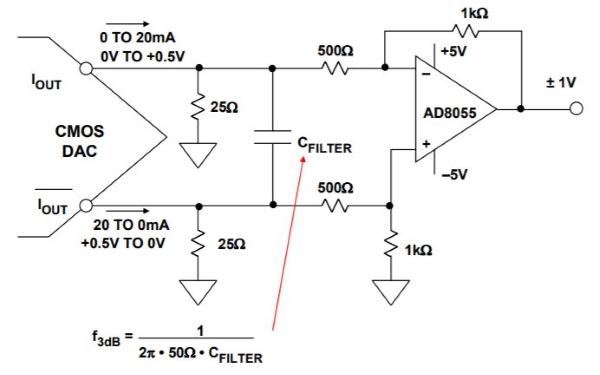

我很欣賞無源元件的簡單性，但如果有源解決方案更適合放大，則可以使用產生雙極性輸出信號的雙電源運算放大器電路。這種方法的不便之處在于您需要正負電源電壓。另一方面，它是有利的，因?yàn)樗鼘?shí)際上不是AC耦合的 - 它產生以0V為中心的輸出信號，但同時它與低頻(或DC)信號兼容。相比之下，變壓器嚴格用于交流應用。下圖給出了雙極運算放大器方法的示例。

這個應用筆記的圖表，由ADI公司出版。

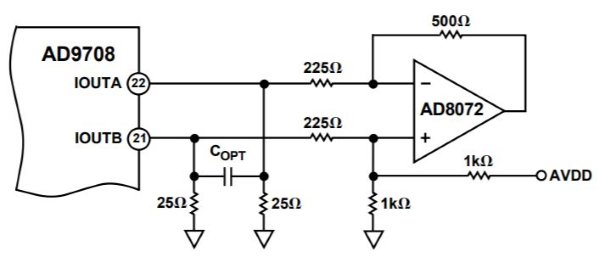

如果您不僅需要直流耦合，還需要保持高于地的波形，則需要配置運算放大器電路，以便為輸出信號添加適當?shù)闹绷髌?。這種做法是非常方便的，因?yàn)樗ぷ髡?，?dāng)你只有一個電源電壓(和討論這里，單電源電路是非常流行的這些天)。

單電源輸出電路的一個例子。圖來自AD9708 數據表。

忽略其中一個輸出

如果您愿意為了簡單而交易性能，您可以假裝DAC是單端設備。將其中一個輸出接地，然后獲取另一個輸出產生的電流，并使用典型的運算放大器電流 - 電壓轉換器(也稱為跨阻抗放大器)將其轉換為電壓。您可以在上面提到的應用筆記的第6頁上閱讀有關此方法的更多信息。

我的電路

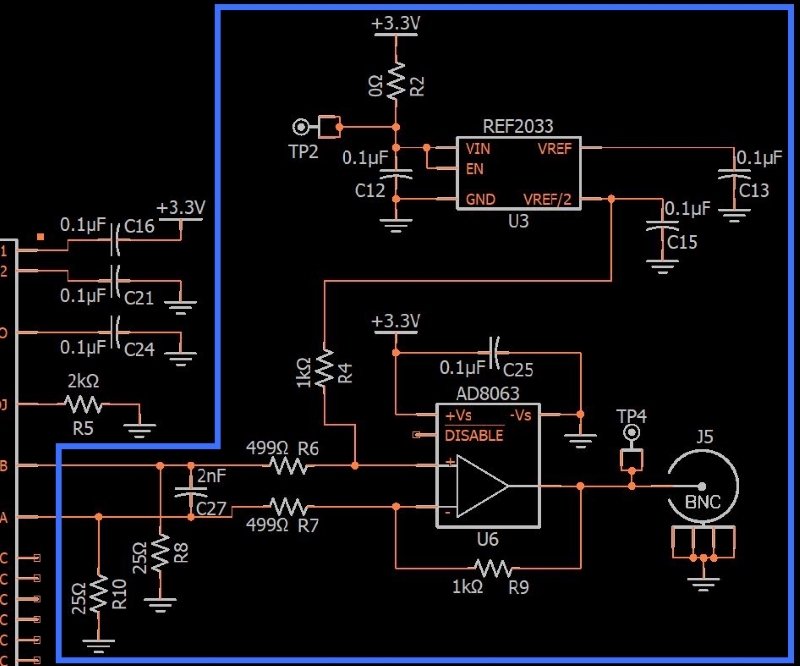

我不想在我的電路板中加入負電源，我不想使用變壓器(我不記得為什么......可能是為了確保與低頻和直流信號的兼容性，或者可能因?yàn)槲覍\(yùn)算放大器比較熟悉。我也不需要差分電壓信號。因此，我最終得到了上面討論的單電源，單端運算放大器配置。這是電路：
