如何確定時基

假如要測量的波特率為9600, 則每一比特位的時間為：1/9600 ≈ 104 μs，一般示波器橫向上每個大格子里5個小格子，要想看清一比特位一般需要一個小格子就夠了，則時基為：104 μs * 5 = 520 μs, 也就是說時基要500 μs。

注意：測量時選擇的耦合方式為直流，邊沿類型為下降沿，所測串口的電平為TTL 電平，該電平的串口在不傳輸數據時電平為高，靠拉低判斷起始位。

下圖是測9600波特率，所發數據為0x55:


所用示波器為 漢泰的 IDSO1070。從光標測量可以看出AB之間的時間為107.422 μs，和計算的104 μs 差不多。

下圖為波特率9600，所發數據為0x00， 因為數據位全部是0，所以看到一直是低電平:


如何用示波器測串口波特率

前提：需要能從信號中找出一個比特位位來。

已知發送數據位0x55020000，0x55 的2進制位為10101010。

如圖任意選取一比特位，用光標測量可得，時間為1.074us，頻率930.909kHZ，最接近的波特率為921600, 所以所測信號的波特率為926100。

通用異步接收/發送器(UART)是一種廣泛使用的串行通信協議，用于實現設備間的全雙工通信。本文將介紹如何使用示波器捕獲和分析UART通信波形，并詳細說明波特率的設置方法，以確保數據傳輸?shù)臏蚀_性和可靠性。

一、UART通信基礎

UART通信依賴于幾個關鍵參數，包括波特率、數據位、校驗位和停止位。波特率定義了每秒傳輸?shù)谋忍財?shù)，是通信速率的核心參數。數據位通常為5到8位，校驗位用于錯誤檢測，而停止位標志著數據幀的結束。

二、示波器在UART分析中的應用

示波器是一種分析電子信號時序特性的強大工具。在UART通信分析中，示波器能夠捕獲并可視化串行通信的波形，從而幫助工程師理解數據傳輸過程和排查通信問題。

三、捕獲UART波形

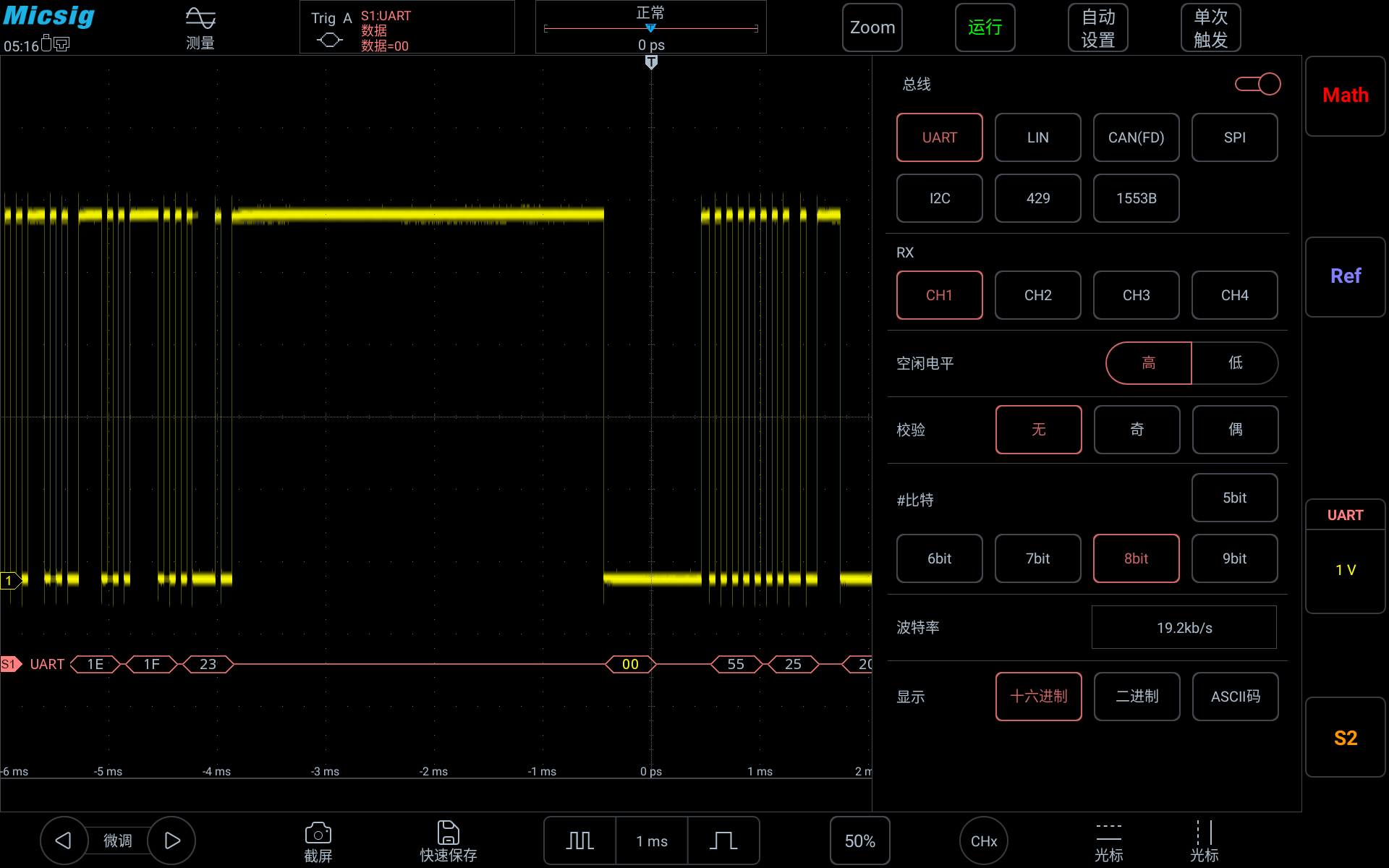

四、波特率設置

波特率的設置對于UART通信至關重要，以下是設置波特率的步驟：

五、波特率與波形的關系

波特率影響每個比特的傳輸時間。例如，9600bps意味著每個比特的傳輸時間為104.16微秒。通過示波器，我們可以觀察到不同波特率下的波形差異，以及它們?nèi)绾斡绊憯?shù)據位、校驗位和停止位的時序。

六、常見問題排查

使用示波器分析UART波形時，可能遇到的常見問題包括：

結論：

通過使用示波器捕獲和分析UART波形，工程師可以深入理解串行通信的工作原理，并有效排查通信問題。精確設置波特率并確保發送與接收設備之間的一致性，對于實現穩定可靠的UART通信至關重要。
