近年來，隨著全球可持續發展的重要性日益凸顯，各行各業對于減少排放和提高能源效率的要求越來越高。特別是在家電、汽車、工業控制等領域，市場往往更加偏向于采用無刷直流電機（BLDC）這類環保高效的新型電機，以實現節能減排的目標。然而，由于這些應用所適用的效率標準越來越嚴格，因此還需要采用更加先進的電源轉換技術來降低功率損耗和簡化設計。

在此背景下，全球領先的高壓集成電路供應商Power Integrations（以下簡稱“PI”）推出了一款全新高壓集成半橋（IHB）電機驅動器IC產品——BridgeSwitch?-2，旨在提高BLDC控制性能，簡化電機驅動逆變器設計。

據了解，BridgeSwitch集成半橋電機驅動器產品系列是PI早前推出的一款電機驅動的完美解決方案，其內部集成了兩個性能加強的FREDFET（具有快恢復外延型二極管的場效應晶體管）分別用于半橋電路的上管和下管，且具有無損耗的電流檢測功能，可使400W以內的無刷直流電機驅動器應用中的逆變器轉換效率達到98.5%以上。而此次PI推出的全新一代BridgeSwitch-2，則在BridgeSwitch的基礎上進行了大幅度的優化和改進。

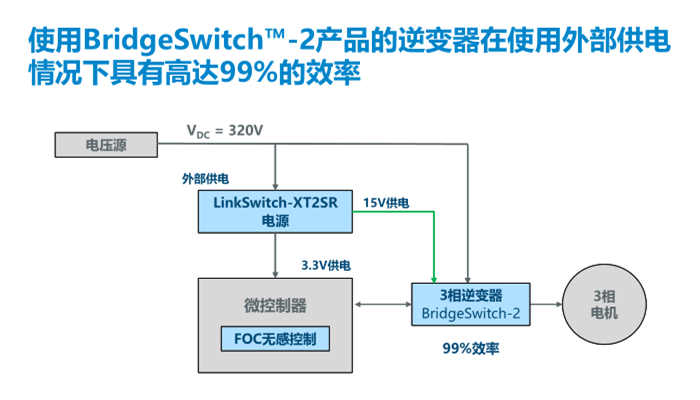

據PI技術培訓經理Jason Yan介紹，BridgeSwitch-2最大的一個特點，就是在功率方面實現了進一步提升。相較于上一代產品，這款新IC將可用輸出擴展到了1馬力（746W），使逆變器效率提高至99%，并將睡眠模式下的功耗降低到了10mW以下。由于BridgeSwitch-2 IC的功率范圍為30W至746W（1HP），因此其應用非常廣泛，比如熱交換器風扇、冰箱壓縮機、流體循環泵、燃氣鍋爐燃燒風扇、洗衣機滾筒，以及廚房攪拌機和攪拌器等，這些電器及設備均可適用。

據悉，BridgeSwitch之所以被PI稱為“電機驅動的完美解決方案”，是因為其能滿足新興市場應用的所有要求。

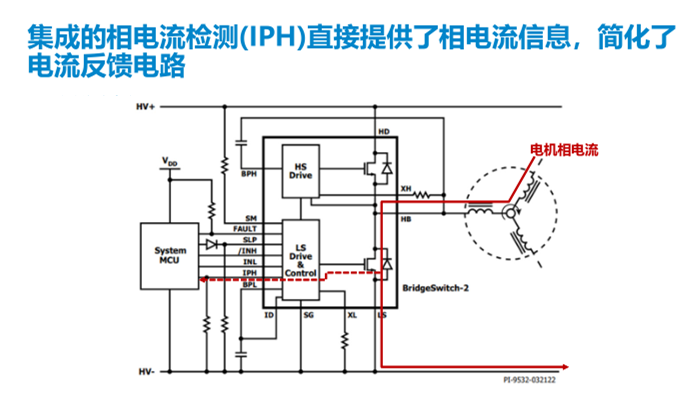

比如，它具有很低導通電阻的FREDFET在所有型號產品中都得到了運用，降低了導通損耗；又如，它可以提供一項市場上獨有的特性——相電流（IPH）檢測，也就是對流經下管FREDFET的電機電流加以鏡像檢測，內部的增益放大電路僅需要使用一個外部的小信號電阻即可將相電流信息轉換為電壓信號，傳送給MCU。

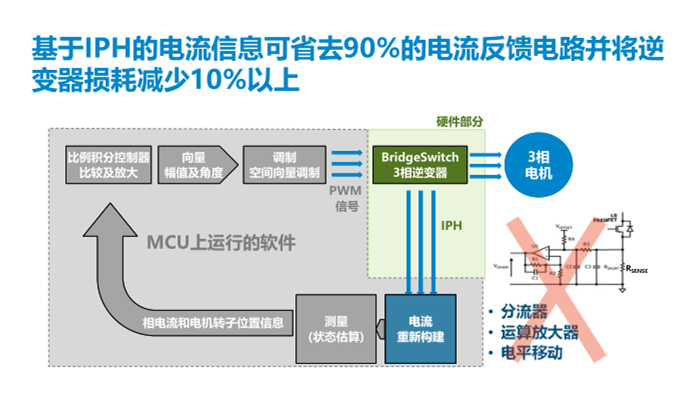

BridgeSwitch-2通過內置的相電流信息實時報告功能，可以實現更加精確的電機控制；通過對門極開關驅動信號的精確控制，以及使用具有軟恢復特性的體二極管，其典型的EMI特性表現比現有驅動器低10dB，因此可以選用更小的EMI濾波器。而基于IPH的電流信息可省去90%的電流反饋電路，并將逆變器損耗減少10%以上。

除了功率的大幅提升，BridgeSwitch-2的另一個特點，則是可以加快開發速度、縮短開發周期和成本。

Jason Yan指出，傳統的采用分立或IPM方案的逆變器，大多依賴于軟件執行系統保護，比如過壓或過流故障條件下，依靠軟件切斷驅動的信號的方式實現系統保護，但這樣會增加軟件的開發周期及成本。而BridgeSwitch內建的基于硬件的過流和過壓保護機制則不依賴于軟件，可以在不需要MCU介入的情況下保護逆變器和系統。

“為了使系統MCU在任何時間了解系統的狀況，BridgeSwitch不只是對其本身提供保護，還將故障情況以故障總線的方式（僅需要2kB的內存代碼）匯報給MCU。特別對于出口至美國和歐盟的產品型號，根據IEC 60730‐1標準，需要滿足Class A的系統軟件，而這會多花2個月的產品認證時間?！盝ason Yan解釋說。

與之相比，BridgeSwitch-2可以利用硬件方式處理操作中發生的異常，進而可以使用IEC 60730標準中A類安全的軟件，這樣便能縮短數月的產品認證時間。

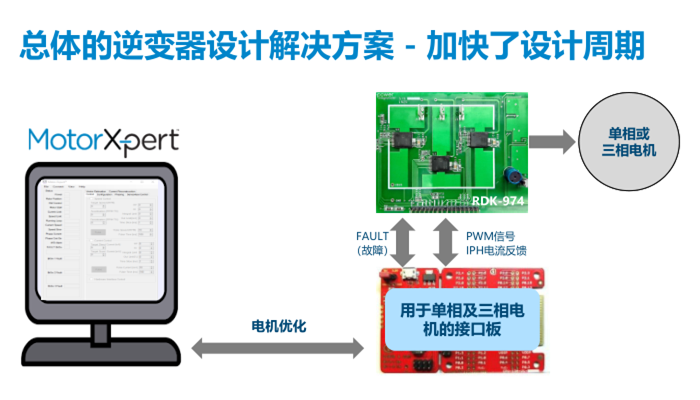

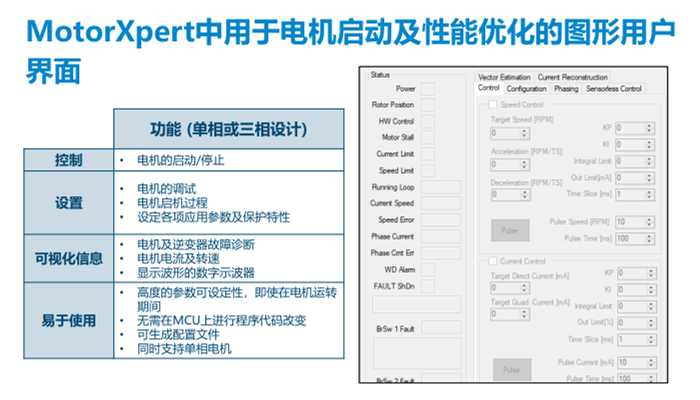

另外值得一提的是，BridgeSwitch-2由PI的MotorXpert?軟件套件提供支持，其中包括單相梯形控制和三相無傳感器磁場定向控制（FOC）模塊。使用MotorXpert?軟件套件，也可以加快逆變器的開發速度。

事實上，為了進一步降低開發成本，PI在設計BridgeSwitch-2之初，便考慮到了減小PCB面積，以及減少元件數量。所以，新款IC采用的是不同于傳統分立式設計的IHB架構。

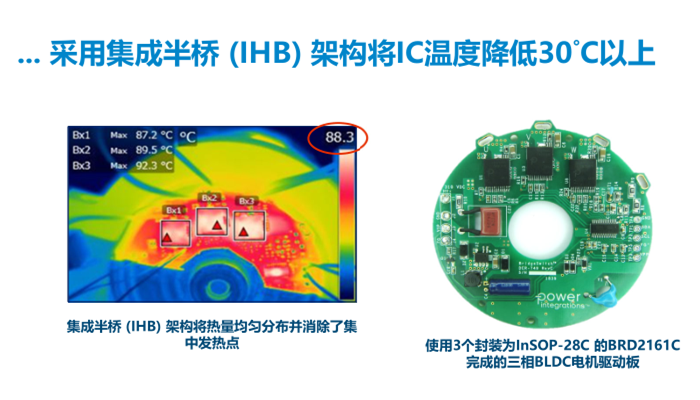

根據官方提供的數據顯示，基于IHB架構的BridgeSwitch-2不僅能使元件數量減少50%，PCB空間減少30%，同時還能消除系統中的集中發熱點，使器件整體溫度降低30℃以上。

除此之外，IHB架構還給BridgeSwitch-2帶來了靈活性的設計和高性能的優勢。

據介紹，BridgeSwitch?-2集成半橋系列極大簡化了高壓逆變器驅動的單相或三相永磁電機（PM）或無刷直流電機（BLDC）驅動器的開發和生產。由于這些電機驅動器將兩個高壓N溝通道功率FREDFET與低側和高側驅動器集成在一個小尺寸封裝中，其內部功率FREDFET提供超軟和超快的二極管，因此非常適合硬開關逆變器驅動。而兩個驅動器都是自供電的，因此消除了對外部輔助電源的需求。

與此同時，BridgeSwitch-2還提供了獨特的瞬時相電流輸出信號，簡化了無傳感器控制方案的實現。低剖面、緊湊的表面貼裝封裝提供了延長的爬電距離，并允許通過印刷電路板為兩個功率FREDFET散熱。

不僅如此，新款IC還具有更高安全性和可靠性的特點。

據了解，BridgeSwitch-2可以提供內部故障保護功能和外部系統級監控。其中，內部故障保護包括對兩個FREDFET的逐周期電流限制和兩級熱過載保護；而外部系統級監控包括具有四個欠壓電平和一個過壓電平的直流總線感應，以及驅動外部傳感器（如NTC）。這樣的設計可使電機在運行中無需依賴系統軟件，即可保護逆變器和系統。

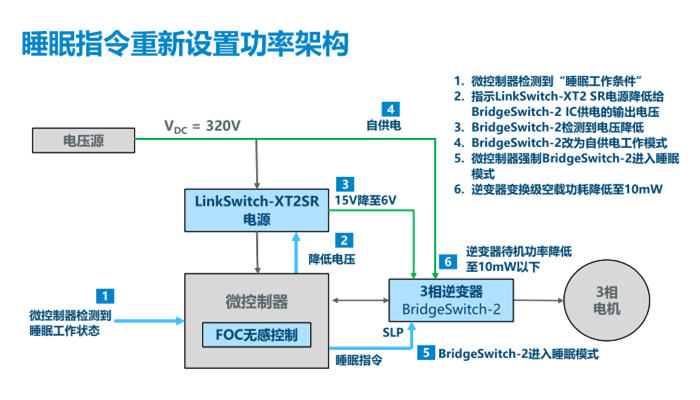

而當無刷直流逆變器不工作時，BridgeSwitch-2還能進入睡眠模式，將每個設備的消耗減少到從整流交流主電源總線的4mW以下。這意味著，在規定的待機功耗限值下，可以為實現網絡接入和監控等功能的電路負載提供更多的可用功率。

得益于以上特性和優點，BridgeSwitch-2在優化器件溫升方面實現了顯著的性能改進，為電機驅動系統設計提供了新的思路。

可以預見，隨著PI在電機控制設計和功率器件上的不斷創新，未來家電、汽車、工業等領域的能源效率將有望達到更高水平。
