QSPICE 電子電路仿真軟件因其有效性和易用性而日益受到工程師和業余愛好者的歡迎。該軟件的眾多特點之一是它允許與在線訂購系統集成以購買電子元件。有了這種可能性，設計人員可以直接訂購和購買用于其圖表的電子元件，而無需更改軟件，也無需在各種在線網站上進行繁瑣的元件搜索。讓我們看看如何使用它。

介紹

想象一下，設計一個電路，模擬其行為，然后只需單擊一下，即可直接從在線供應商處訂購構建電路所需的所有組件。使用 QSPICE 軟件，這已成為現實。這一重要可能性無疑徹底改變了設計和原型制作過程，使其更快、更高效。這個想法非常簡單，就是將 QSPICE 軟件與電子元件在線采購系統相結合。通過在單個軟件中識別創建電路所需的組件，設計過程變得非常高效，因為只需單擊一下，就可以直接從在線供應商處訂購組件。設計過程明顯更快，因此節省了搜索和手動購買組件的時間;直接訂購電子元件還可以消除采購錯誤的風險，最后但并非最不重要的是，從采購到規劃的整個過程都在一個軟件中進行管理。因此，這些都是改善電子設計體驗的諸多優勢。

一個實際的例子

掌握此功能的最佳方法是使用簡單的電氣測試圖進行實際測試。讓我們開始創建一個簡單的電源電路示例，該電路涉及白熾燈泡的延遲開啟，在電氣圖中用電阻器表示。只要采取適當?shù)拇胧?，就可以控制大功率負載，前提是電路的所有關鍵部件都經過調整。圖 1 顯示了電氣圖，由以下電子元件組成：

· V1：25 V 電壓發生器，用于激活 SiC MOSFET 的導通

· R1：這是一個 10K 電阻，用于向電解電容器 C1 提供小電流，以便其逐步充電。更改此值會改變時間常數，從而改變時序參數。其值越高，觸發負載所需的時間越長

· C1：這是一個 4700 uF 電解電容器，用于積累能量，實際上構成了觸發電子開關的編程定時器。在這種情況下，修改此值也會改變時間常數，從而改變定時參數。其值越高，觸發負載所需的時間越長

· M1：QSPICE 庫中提供的 Qorvo SiC MOSFET 型號為 UF3C065030B3。其特性非常有趣

· R2：這是一個 56 歐姆功率電阻器，這里用作負載。它可以是燈、加熱器，甚至是電機。

該圖顯示了一些控制其執行的 SPICE 指令。特別是：

· .tran 15,0,100u：此指令設置 15 秒的瞬態模擬

· .ic v(charge)=0：此指令強制軟件將“charge”節點設置為初始電壓 0 V，從而實現電解電容器初始放電的條件。有了它，可以在任何初始電壓水平下開始模擬

· .plot (v(vcc)-v(drain))*i(r2),v(drain)*i(R2)：此繪圖指令顯示波形圖，其中顯示負載和 SiC MOSFET 消耗的功率，根據公式 P=V*I

· .plot i(r2)：該指令在圖表上顯示流過負載的電流

· .plot v(charge),v(drain)：該指令在圖表上顯示用作計時器的電解電容器的電壓以及 SiC MOSFET 漏極上的電壓。

所用的 SiC MOSFET 是 QSPICE 庫的一部分，由 Qorvo 生產。它具有以下電氣特性，并且正如我們將在本文后面看到的那樣，只需幾個簡單的步驟即可輕松在線購買：

· 型號：UF3C065030B3 SiC

· Rds(ON)：27 毫歐

· 漏源電壓：650V

· 柵源電壓：-25V~+25V之間

· 連續漏極電流：65A

· 脈沖漏極電流：230 A

· 功耗：242 W

· 最高結溫：175°C

· 結至外殼熱阻：0.48°C/W。

在執行模擬期間(但也在實際等效電路中)，電容器 C1 上的初始電壓在時刻 T=0 等于 0 伏。25 伏電壓源 V1 通過限流電阻逐漸給電容器充電，限流電阻的 RC 時間常數等于 47。當此電壓(與 MOSFET 的柵極相同)達到某個閾值(在本例中，相對于所用組件，約為 6 V)時，MOSFET 進入導通狀態并激活負載，負載將無限期保持通電狀態，直到電解電容器因外部事件再次放電。相關電路不會自動下載。此操作可以通過與電容器并聯的常開按鈕執行。但是，始終建議與按鈕串聯一個低值電阻器(例如 10 歐姆)，以避免放電操作期間產生火花，為此必須將電解電容器短路。

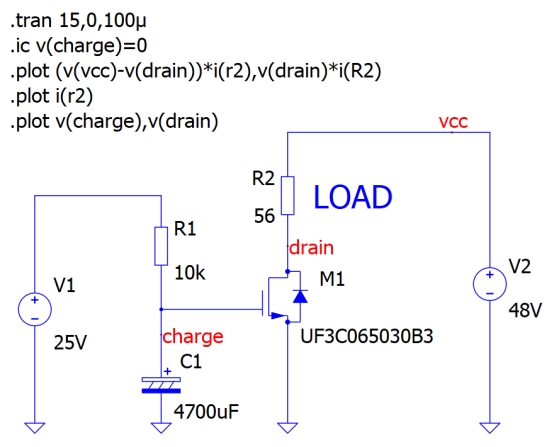

圖1：電源負載定時器的電路圖

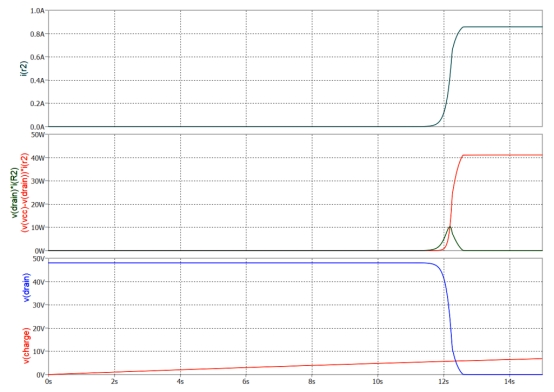

圖 2 中的圖表顯示了一些參數的趨勢，特別是：

· 電流圖(頂部)：該圖顯示了流過負載 R2(綠色圖)和 MOSFET 的 DS 通道的電流趨勢。在前 12 秒內，沒有電流流動，負載處于停用狀態，但在此之后，它將在近一秒鐘內激活。切換不清晰也不突然，但它是面對不斷增加的模擬電壓的模擬變化，具有非線性分量

· 功率圖(中間)：該圖顯示負載消耗的功率(紅色圖)和 MOSFET 消耗的功率(綠色圖)。負載在激活時功率達到 40 W 以上，而 MOSFET 的功率始終很低，除了激活的幾個瞬間，在此期間可以觀察到少量開關損耗

· 電壓圖(底部)：該圖顯示了 MOSFET 漏極相對于地的電壓(藍色圖)，該電壓隨 M1 的工作區域而變化，最重要的是，電解電容兩端逐漸增加的電壓，最初為 0 V(紅色圖)，始終與地相比。最后一個電壓的趨勢不是線性的，而是遵循普通 RC 濾波器的趨勢，該濾波器在輸入端連接有固定的直流電壓。如您所見，當電容器上的電壓達到約 6 V 時，MOSFET 的開關與負載的激活相結合。

圖 2：瞬態仿真中各個電路節點的參數圖

讓我們來訂購電路的元件

現在，讓我們進入項目的商業部分，即在線訂購和購買圖中使用的電子元件。并非所有電路元件都可以在線訂購，因為傳統元件非常普遍，也可以在當?shù)厣痰暾业健Ｒ诰€下訂單，只需右鍵單擊感興趣的組件并選擇“立即從 Mouser 購買”項，如圖 3 所示。關于該項目的電氣圖，唯一可以在線購買的組件是 SiC MOSFET UF3C065030B3。對于圖的其他組件，上下文菜單不顯示此功能。

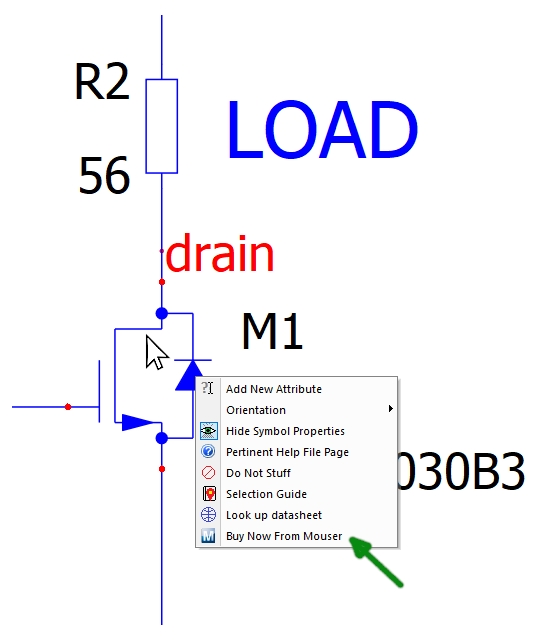

圖3：在電子元件上按鼠標右鍵即可進行訂購和購買

選擇訂單后，默認瀏覽器會顯示帶有所選組件的 Mouser 供應商頁面。此時，可以指定要訂購的產品數量，并可以實時查看要支付的金額。繼續購買后，我們將訪問確認頁面，當然，需要訪問憑據，但也可以在沒有網站帳戶的情況下訂購。完成訂單后，我們可以輕松訪問付款部分。

哪些組件可以在線購買

如前所述，并非軟件中的所有電子元件都可以在線訂購。當然，不包含型號代碼或電壓和電流發生器的通用元件不在此操作范圍內。但是，可以遵循一些簡單的規則來制作幾乎所有其他可購買的組件。例如，對于二極管，只需右鍵單擊并選擇“選擇指南”功能即可訪問商業型號列表，其中列出了型號、制造商、支持的最大電壓和最大電流。通過將模型與通用組件關聯，我們可以按照前面段落中描述的步驟在線訂購。因此，可以購買常見的 1N4007 二極管或 MM3Z2V7T1G 齊納二極管并將其添加到購物車中。同樣的推理可以擴展到 N 或 P 通道 JFET 晶體管、N 通道 JFET 功率晶體管，當然還有 Qorvo 庫中的所有其他組件。

結論

QSPICE 與電子元件在線采購系統的集成無疑是電子模擬器領域的一次革命。其在效率、速度、成本、精度和易用性方面的優勢非常明顯，并使我們能夠徹底改變電子電路的設計和構建方式。
