在下述的內容中，小編將會對MOS管" target="_blank">MOS管為什么還要考慮電流大小的理由予以介紹，如果MOS管、電子電路是您想要了解的焦點之一，不妨和小編共同閱讀這篇文章哦。

一、MOS管

MOS管，即金屬-氧化物半導體場效應晶體管（MOSFET），是一種常用的電子元件，廣泛應用于各種電路中。 MOS管通過電壓來控制電流，具有開關速度快、輸入阻抗高、噪聲低等優點，因此在現代電子設備中占據重要地位。

工作原理：MOS管利用電壓控制電流，其內部結構包括金屬柵極、氧化物層和半導體襯底。通過改變柵極電壓，可以控制源極和漏極之間的導電溝道，從而實現開關功能。MOS管分為N溝道和P溝道兩種類型，每種類型又可分為增強型和耗盡型，以滿足不同的應用需求。

應用領域：由于MOS管具有高開關頻率、低內阻、小噪聲系數和良好的穩定性，因此在工業自動化、新能源、交通運輸、綠色照明等多個領域中得到廣泛應用。例如，在高頻開關電源、LED恒流驅動、電源適配器等電路中，MOS管作為電子開關使用，能夠?qū)崿F(xiàn)快速開關和高效能轉換。

保護措施：在實際應用中，為了保護MOS管的安全和提高其可靠性，通常會采取一些保護措施，如在柵極充電電路中串接適當?shù)某潆娤蘖麟娮?，或在充電限流電阻上并?lián)放電二極管，以確保MOS管在高速開關操作中的安全性和穩定性。

二、MOS管為什么還要考慮電流大小呢？

當MOS管驅動能力不足時，我們會使用推挽電路來放大電流，但是MOS管明明是壓控型器件，為什么要去考慮電流大小呢？

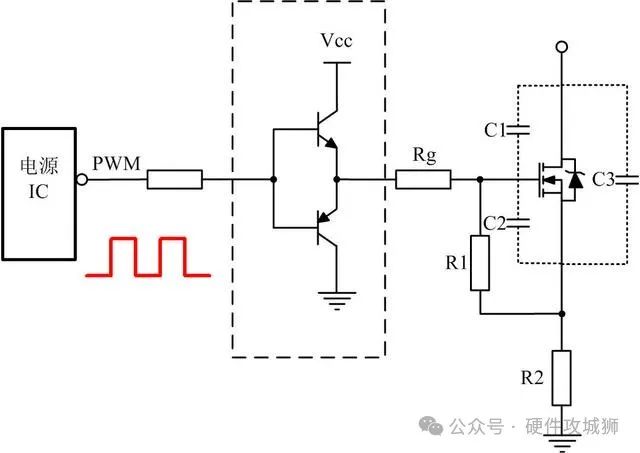

推挽工作原理：由電源IC發出占空比信號，也就是這個方波，通過電阻限流到達三極管的基極：上管是npn下管是pnp。

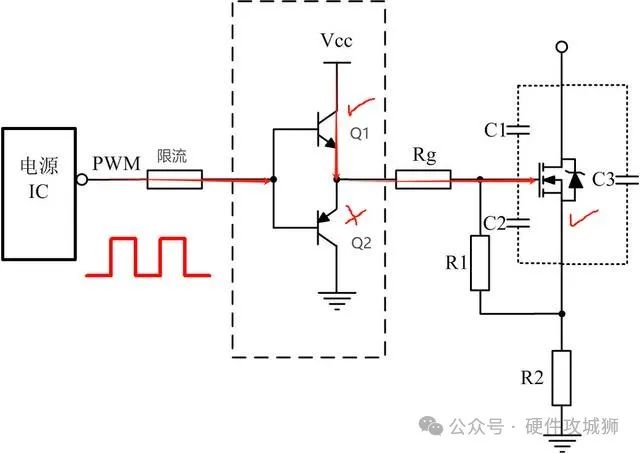

當信號為高電平輸出到達三極管基極時，Q1導通，（npn在高電平時導通），隨后MOS管導通。

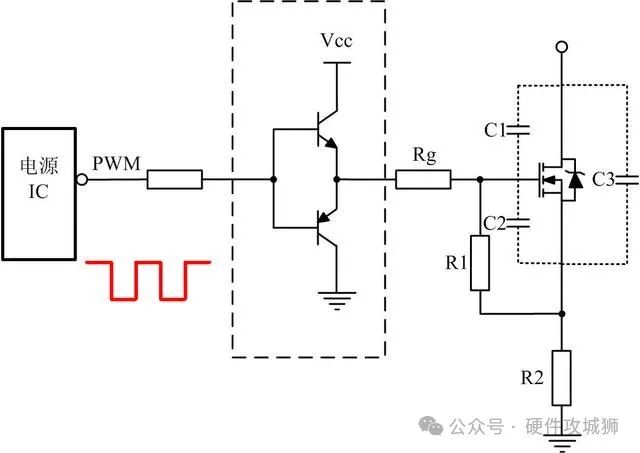

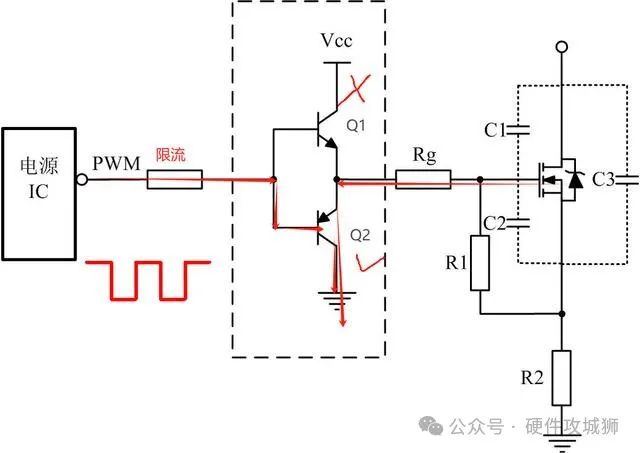

當輸出低電平時，上管Q1截止，Q2導通（pnp是低電平導通），隨后MOS管通過電阻放電到地，最后截止。

也就是說，通過兩個三極管輪流工作來進行一推一挽，來達到推挽的功能。

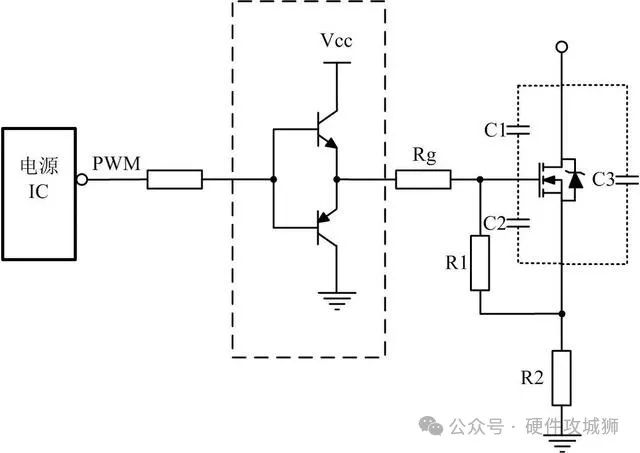

這里的R1的作用是用來確定開機時候的初始電位，以防開機誤觸發mos管，以及關機放電。

那R2呢？有沒有小伙伴知道的在評論區解答一下~

通常會使用推挽電路是因?yàn)?，有時一些IC或者CPU的電流比較小，不足以驅動MOS管，所以加入推挽來增加驅動能力。

那為什么MOS管是壓控性器件，還需要考慮電流大小進行驅動？

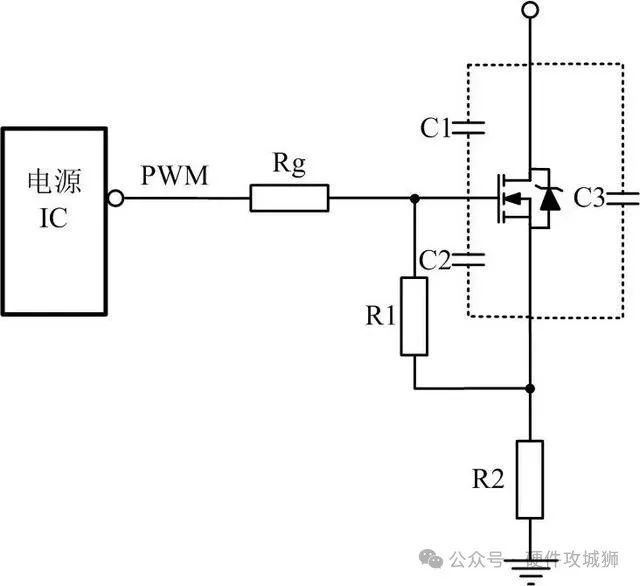

這是一個IC直接驅動電路：

首先需要從IC手冊中了解它最大的峰值驅動電流（不同IC芯片驅動能力不同），C1、C2決定了MOS管被驅動時 的導通速度。

當IC電流比較小時，C1 C2會比較大，這時MOS管的驅動速度會變慢，在有些電路中是不適應的。

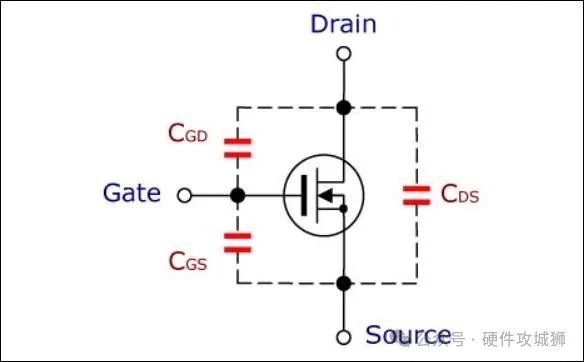

原因很簡單,這是因?yàn)镸OS管的輸入電容CGS和CGD這兩個電容和芯片的面積有一定關系，MOS管本質上雖然是壓控型器件，但柵極電位的上升與下降本質上是對CGS、CGD電容的充放電速度。

因此當MOS管驅動能力不足時，就需要利用推挽來進行放大電流了。
