今天，小編將在這篇文章中為大家?guī)?a href="/tags/二極管" target="_blank">二極管限幅電路、鉗位電路的有關報道，通過閱讀這篇文章，大家可以對它具備清晰的認識，主要內容如下。

一、二極管工作原理

二極管的主要原理就是利用PN結的單向導電性，在PN結上加上引線和封裝就成了一個二極管。

晶體二極管為一個由P型半導體和N型半導體形成的PN結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于PN結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。

當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流。

當外加的反向電壓高到一定程度時，PN結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。PN結的反向擊穿有齊納擊穿和雪崩擊穿之分。

二、二極管限幅電路

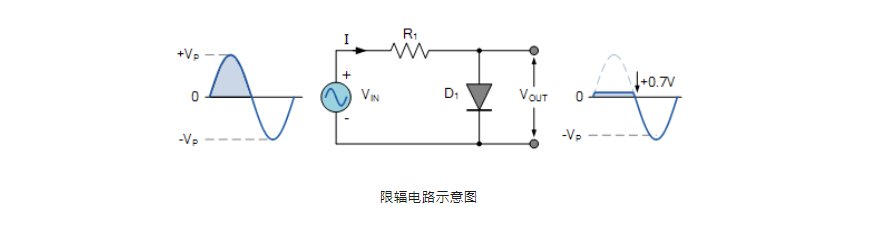

如上圖所示，當輸入電壓VIN處于正半周期，而且大于或等于0.7V的時候，二極管D1是會正向導通的，這個時候輸出電壓VOUT便會被限制或者“鉗位”在0.7V左右。

還有當輸入電壓VIN處于負半周期時，二極管D1是處于截止狀態的，相當于電流是反向流動的。在這種情況時，輸出電壓VOUT和輸入電壓VIN相同，這便著輸出電壓VOUT的波形是會跟隨輸入電壓VIN的變化而變化的。

有了上圖的經驗，我們還可以根據上面的限輻電路的原理，設計出如下的雙向限輻電路。

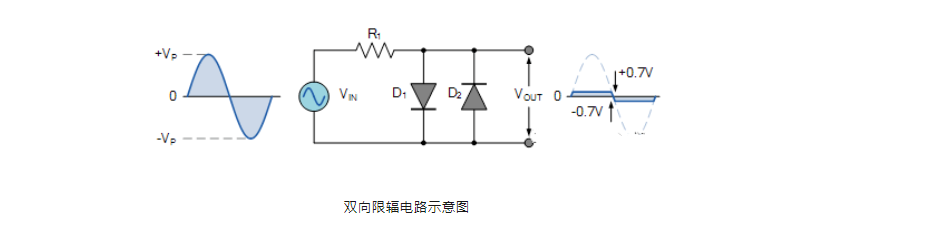

如上圖，當輸入電壓處于正半周期且大于等于0.7V時，輸出電壓始終會被鉗位在0.7V左右，

當輸入電壓處于負半周期且大于等于0.7V時，輸出電壓始終會被鉗位在-0.7V左右。

但是有時候0.7V的電壓還是不能滿足限幅電路的需求，怎么辦呢？可以通過以下方法來設計出不同大小的限幅電壓：

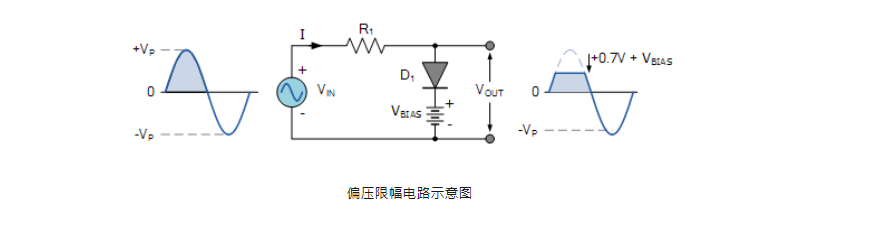

便是在電路當中加上偏置電壓VBIAS之后，因此只有當輸入電壓VIN大于或者等于VBIAS的時候，二極管才能夠導通。這個時候，輸出的電壓VOUT便會被鉗位在0.7V加上VBIAS的值上面。

三、二極管的經典鉗位電路

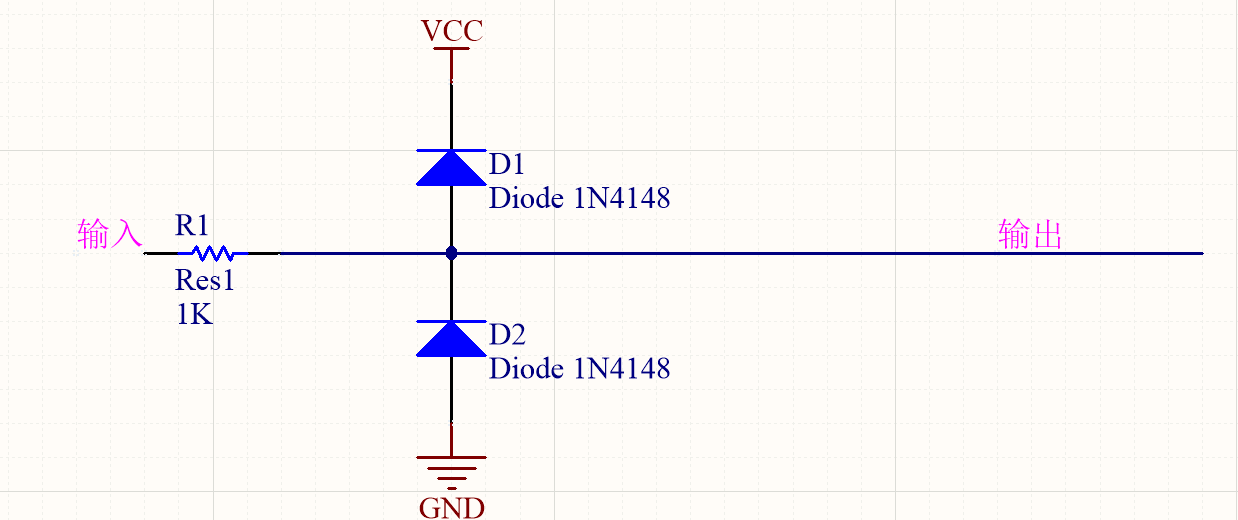

上圖這個電路就是我們平時最常用的二極管鉗位電路，用來將輸入口的電壓鉗位在VCC+0.7與GND-0.7之間。具體的工作原理如下分析：

1.當輸入口的電壓小于等于GND-0.7時，二極管D1不導通，二極管D2導通，此時輸出口的電壓就會被鉗位在GND-0.7，無論輸入再小，輸出也不會變。

2.當輸入口電壓大于GND-0.7還有小于VCC+0.7這個區間時，二極管D1不導通，二極管D2也不導通，此時輸出口的電壓就是輸入口的電壓。

3.當輸出入口的電壓大于等于VCC+0.7時，二極管D1導通，二極管D2不導通，此時無論輸入口的電壓怎樣變化，輸出口的電壓始終是VCC+0.7以保護后級電路。

通過上述3步分析，我們可以得出無論輸入電壓是多少，它的輸出口電壓始終GND-0.7到VCC+0.7之間，因此就很好的保護了后級電路，以免損壞更多電子元器件。
