一、三極管放大原理

1、發射區向基區發射電子

電源Ub經過電阻Rb加在發射結上，發射結正偏，發射區的多數載流子（自由電子）不斷地越過發射結進入基區，形成發射極電流Ie。同時基區多數載流子也向發射區擴散，但由于多數載流子濃度遠低于發射區載流子濃度，可以不考慮這個電流，因此可以認為發射結主要是電子流。

2、基區中電子的擴散與復合

電子進入基區后，先在靠近發射結的附近密集，漸漸形成電子濃度差，在濃度差的作用下，促使電子流在基區中向集電結擴散，被集電結電場拉入集電區形成集電極電流Ic。也有很小一部分電子（因為基區很?。┡c基區的空穴復合，擴散的電子流與復合電子流之比例決定了三極管的放大能力。

3、集電區收集電子

由于集電結外加反向電壓很大，這個反向電壓產生的電場力將阻止集電區電子向基區擴散，同時將擴散到集電結附近的電子拉入集電區從而形成集電極主電流Icn。另外集電區的少數載流子（空穴）也會產生漂移運動，流向基區形成反向飽和電流，用Icbo來表示，其數值很小，但對溫度卻異常敏感。

二、三極管輸出特性曲線解讀

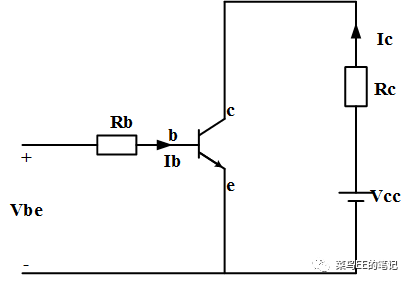

為便于描述，畫出三極管放大電路示意圖如圖1所示：

圖1 三極管放大電路示意圖

從示意圖可以得到，相關物理量滿足公式：Ic=(Vcc-Vce)/Rc。基于此公式，可以得到以下結論：當Vcc與Rc不變時，集電極電流越大，集電極與發射極之間的壓降越小。

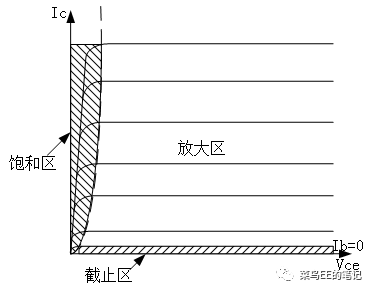

另貼出三極管輸出特性曲線如圖2所示：

圖2 三極管輸出特性曲線

根據三級管的特性，在截止區，發射結反偏，基極電流Ib=0，因此集電極電流Ic=0。在放大區，Ic=βIb，因此，其輸出特性曲線為一條直線。關鍵在于飽和區，根據前述公式Ic=(Vcc-Vce)/Rc，當Vce逐漸變小，Ic應該變大，輸出特性曲線隨著Vce的變小應該向上拐，公式與輸出特性曲線的描述出現了矛盾。

當然，這種矛盾僅僅是分析方法上的錯誤，根據公式Ic=(Vcc-Vce)/Rc，得到當Vce逐漸變小，Ic應該變大的結論時是基于Vcc與Rc不變時，那么究竟什么會影響Vce的值呢？一是外電源Vcc，另外一個是基極電流Ib。

三極管輸出特性曲線可表述為：Ic=F（Vce）|Ib=常數，即在基極電流一定時，集電極電流與Vce之間的關系。*所以任取一條輸出特性曲線，基極電流Ib是一定的，Vce的減小是由外電源Vcc的變化所引起的。*再回到公式Ic=(Vcc-Vce)/Rc，可以發現，得到當Vce逐漸變小，Ic應該變大的結論的前提是不存在的，因此得到了錯誤的結果。

在實際的應用場景中，外電源不變時，三極管處于飽和區的集電極電流的確要比在放大區是大，這點在輸出特性曲線上如何表示呢？答案是：三極管的工作狀態會隨著負載線移動。

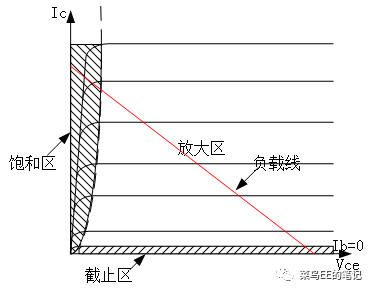

圖3 Ib變化時，Ic與Vce將沿負載線移動

三級管是一個流控流型器件，當基極電流和外部電源不變時，三極管的各項參數應該不便（不考慮溫度、阻值變化等）。當基極電流變化時，可以看到集電極電流也在逐漸變大，并且在飽和區的集電極電流是大于其在放大區的集電極電流值的（雖然此時放大倍數β是變小的），與公式Ic=(Vcc-Vce)/Rc表述相符。
