如今,LED技術正在大量出現,基于LED的設備隨處可見。一個典型的LED用例是將它們串聯起來,并使用高壓和有限電流電源驅動它們,這意味著典型的升壓轉換器電源,但是組件制造商很快認識到,對專門設計來驅動LED的組件有很高的需求,工作效率高,可靠,并有一個小包裝尺寸。

在本文中,我介紹了一個使用SOT23-6MP3202芯片的應急LED光電路。該板緊湊,可使用移動電話USB型C、電源庫或任何便攜式5V電源供電。該控制器芯片先進,開關頻率高(1.4MHZ),因此設計電路板布局時應考慮到啟動形接地、低阻抗接地路徑和電源電路板網絡連接。該電路采用一個系列并行組合2430-流明2835LED。發光二極管的顏色溫度是4萬K,這使得光線接近日光。

經過輕微的修改,這個LED燈的功率等級可以高達12瓦。然而,在這種情況下,電路消耗大量電流,很快耗盡電池,這與緊湊型、便攜式和長效應急照明的目的形成鮮明對比。

電路分析

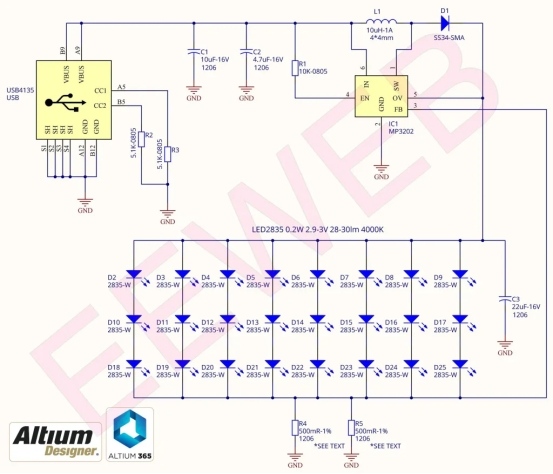

圖1顯示了示意圖。電路的核心是單片電力系統MP3202 .

圖1:使用MP3202.4兆赫驅動器的4.5W600盧門LED應急燈示意圖

數據表顯示:"MP3202是一種提升型轉換器,設計用于從5V系統軌道上驅動39個白色LED(13根三片LED)。MP3202采用一種電流模式,固定頻率結構來調節LED電流,通過外部電流感知電阻器測量。它的低104MV反饋電壓降低功率損失和提高效率。OV銷監測輸出電壓,如果由于開路條件而出現過電壓情況,則關閉轉換器。MP3202包括電壓不足的鎖定、電流限制和熱過載保護,以防止在輸出過載時損壞。MP3202以小的6針TSOT23或8針QFN(2mmx2mm)包件提供。"

usb是一個usb4135型連接器,可以將供應連接到板上(圖2)。R2和R3是CC1和CC2別針的下拉電阻器,以將C型端口定義為負載連接器,而不是充電器。C1和C2是輸入電容器,以減少噪音和穩定控制器。R1是一個拉起電阻器,以啟用IC1,因?yàn)槎麂N不能留在浮動。L1是一個小的10額電感器。與D1合并 2 它建立了一個升壓轉換電路。C3穩定輸出,減少輸出噪聲。D25是0.2W283540000K的LED,每個發光管最多能提供30倫明。

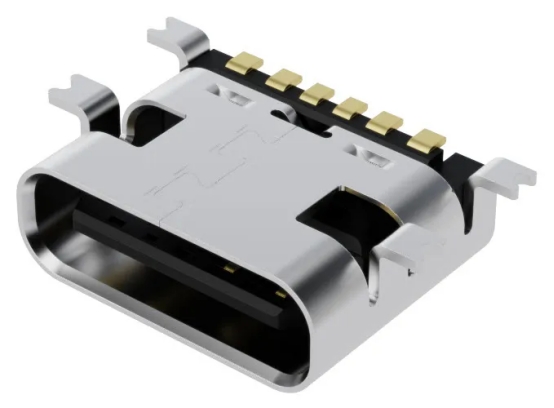

圖2:C型usb4135USB連接器

若要在手機上使用此電路板,使用R4和R5反饋電阻器,該電路板(輸入電流)的當前消耗量應限制在500MA以下。R4和R5值應等于800mr至1r,1%-1206。這可能是手機的最大功率。發光二極管的電流(不是輸入電流)可以用方程1計算。如果你不使用移動電話為板供電,那么把LED的電流限制在440MA以下,因?yàn)槊總€(gè)LED的最大電流等級在60MA左右,而電感器的飽和電流率在1a左右。明智的做法是給略低的電流(50至55ma),不接觸上限,以實現更長的LED壽命。我選擇的是兩個500mr-1%的電阻器,它們可以提供416mma的電流。

多氯聯苯布局

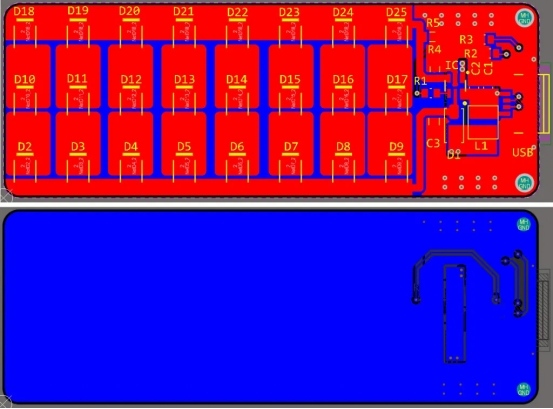

圖3顯示了多氯聯苯的布局 3 .這是一個雙層板和幾個電路板設計規則已經遵循,以確保平穩和可靠的運行電路。

圖3:使用MP32021.4MHZ驅動器的4.5-W600流明LED應急燈的多氯聯苯布局

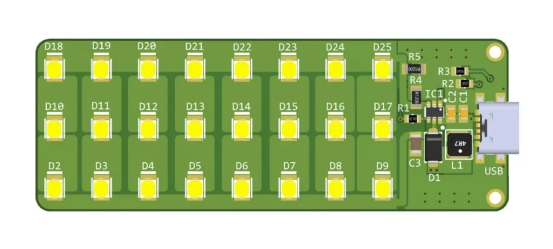

為了設計這樣一個高頻和相對較高電流轉換器的電路板,你應該總是使用平面而不是軌道來連接高電流?多氯聯苯 網。圖3給出了關于這種設計實踐的線索。正確的接地也是一個重要因素.頂層遵循無環和啟動型接地,幾個通道將頂層與底層連接,以減小地面的阻抗和環路尺寸。底層幾乎是一個堅實的地面平面,沒有組件焊接在背面的印刷電路板。這些設計規則有助于減少電路板的EMI和噪音。圖4顯示了多氯聯苯板的裝配圖。

圖4:使用MP32021.4-MHZ驅動器的4.5-WLED應急燈裝配圖

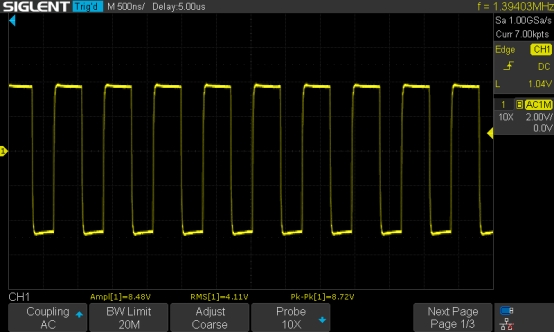

我檢查了芯片的開關頻率以及使用示波器(圖5)。變換器的開關頻率固定在1.4MHZ,脈沖的幅幅約為8.5V。

圖5:MP3202LED驅動器的開關頻率和幅度

您應該改變電感零件的數目,一個更強大的,以實現更高的LED功率。肖特基二極管的額定值為3A,但也許SMB或SMC是更合適的封裝類型,以滿足功率耗散的關注。
