一、二極管有哪些作用？含電路圖

1、限幅鉗位(io保護)：

如下圖，左邊的保護二極管會將io的最大輸入電壓鉗位到VDD+Vd(二極管正向?qū)妷?，最小電壓為鉗位到VSS-Vd;這樣如果有過壓輸入，可以一定程度內保護io口(對于輸出io保護一樣適用)。有些芯片內部(例如OP27)也會有集成保護二極管，原理也是利用了二極管的鉗位功能。

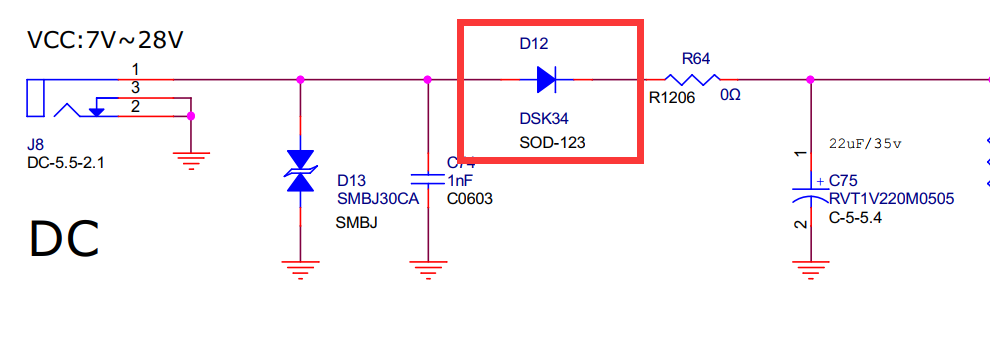

防反接有時電源反接，會燒毀電路板;而利用二極管的單向?qū)ㄐ钥梢宰龅椒婪唇印２贿^要注意的是二極管上會有一些壓降，導致一些額外的功耗(P=I*Vd)。一般用肖特基二極管(壓降低)做防反接，或者用MOS管也可以做防反接。

2、整流

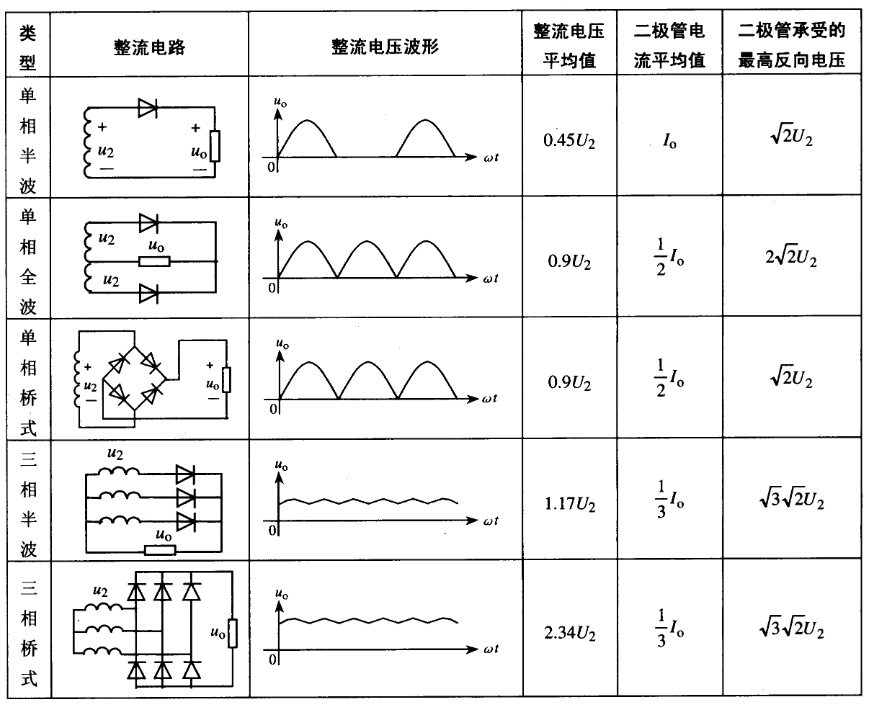

如下圖，半波整流，全波整流，交流轉直流。

3、峰值檢測

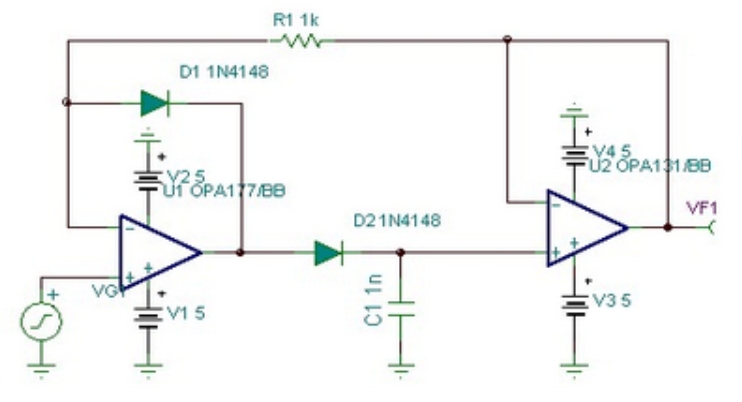

如下圖，D2和C1組成峰值檢測電路，主要利用二極管的單向?qū)ㄐ浴?

二、二極管在單片機RC復位電路中的作用

在單片機控制系統中，復位電路是不可或缺的一部分。它負責在電源出現異?；虺绦虺霈F(xiàn)亂飛時，重新啟動系統，確保程序的正常運行。而有時候，會發現在RC復位電路中，出現了一個二極管，那么這個二極管起到什么作用呢?

快速放電

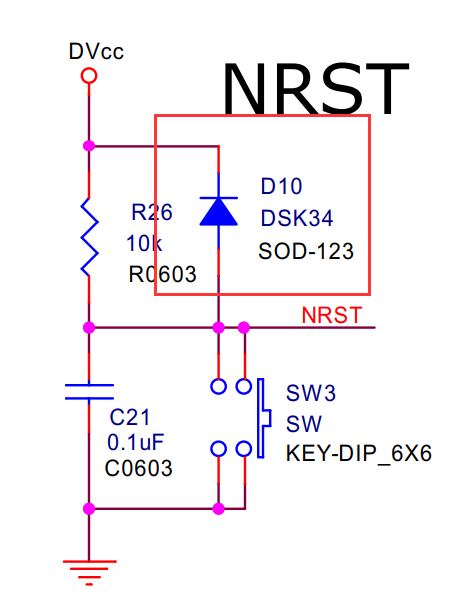

如左圖所示，RL為等效負載，二極管的存在可以讓RC復位電路中的電容通過二極管快速放電，從而保證復位電路的穩定可靠性。如果沒有二極管的話，那么C放電路徑就變成右圖，通過R53和等效負載電阻RL放電，以及通過單片機內部到地放電，速度會很慢。MCU在快速斷電上電的情況下，可能會復位異常。

總結

二極管在單片機RC復位電路中的作用不容忽視。它不僅能夠保護單片機免受電流沖擊，還能提高復位操作的可靠性。在實際應用中，我們應該根據具體的需求和情況(實際應用中該二極管屬于錦上添花的操作，很多時候也沒必要加。)，合理選擇適合的二極管類型和規格，以確保單片機的穩定運行和程序的正常運行。
