三極管將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對三極管的相關情況以及信息有所認識和了解，詳細內容如下。

一、三極管放大系數解析

上一期我們講了電流關系，大家不記得的可以再看一看。

1、共射直流放大系數與共基直流放大系數：

2、二者之間的關系：

3、各極電位關系

NPN型：UC>UB>UE；

PNP型：UC

4、共射極交流放大系數β與共基極交流放大倍數α：

看到這里，不知道大家是不是有疑問了，怎么突然還冒出來一個交流的。

這個也好理解，想一想前面小編和大家介紹了二極管的幾個模型里，有一個是微變等效模型。

這個和那個微變等效模型一個道理，直流電源導通之后，加了個交流小信號。

三極管都滿足一個特點，IE=IC+IB，后面的學習和介紹我們而不去考慮那些ICN、IBN、ICBO這些了，都用IE、IC、IB了。

放大系數也都用β和α來表示了。

電流的放大作用實質是通過改變 基極電流IB的大小，達到控制IC的目的，并不是真的把微小的電流給放大了，三極管算是個電流控制器件。

二、數字三極管與普通三極管電路對比

1，數字三極管

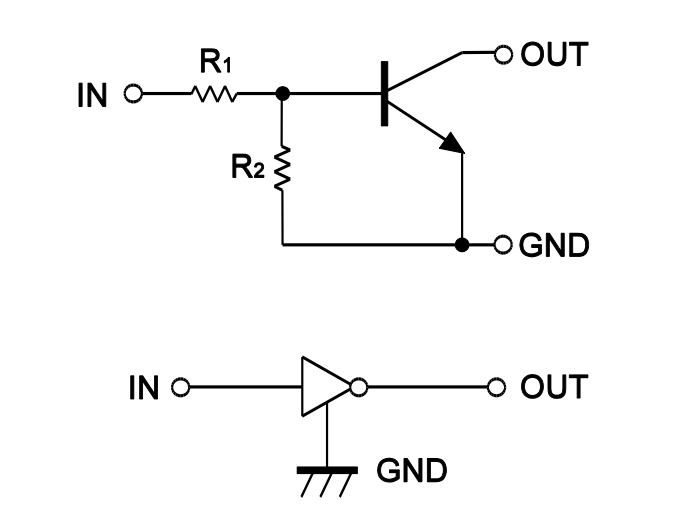

數字三極管電路圖 所謂數字三極管，就是將三極管的基級分壓限流電阻與三極管集成在一起，作為一個基礎電子元器件使用，取代兩個電阻與一個三極管構成的電路；

2，電路優點

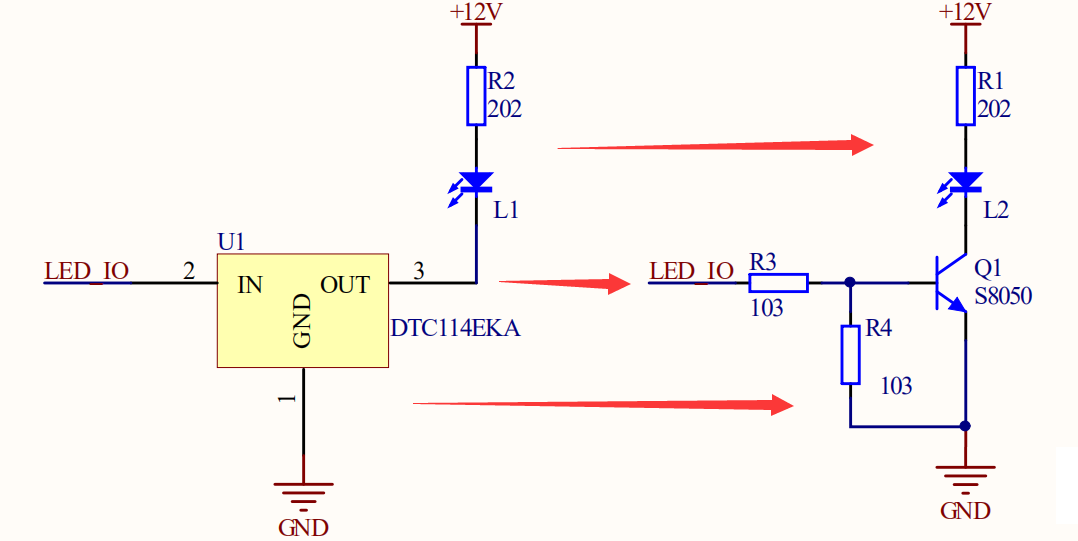

數字三極管與普通三極管對比電路圖 2.1 設計簡單：電路原理圖精簡，尤其是工程師在PCB Layout的過程中，對于寸土寸金的PCB空間而言顯得尤為珍貴 2.2 減少成本：對于一個硬件開發工程師，完成一個項目的電路功能是最基本的任務；對于一個優秀的高級硬件開發工程師，還需要關注項目的設計成本，如研發人員費用，元器件BOM表成本，PCB生產與SMT代工費用等；相比較普通三極管，數字三極管就能很好的減少元器件BOM表成本與SMT代工費用，原因是數字三極管的SMT焊點只有3個，而普通三極管與兩個電阻的SMT焊點卻有7個； 2.3 電路可靠：眾所周知，一個電路系統，使用的元器件與芯片數量越少，它的可靠性就越高，系統出故障的概率就會越小； 2.4 邏輯功能：數字三極管在電路設計使用中，大多數是利用其截止與飽和的兩種工作狀態，也就是三極管處于關閉和導通狀態，此時數字三極管可以實現邏輯非門的電氣功能； 為了更好的方便服務小伙伴們，結合芯片哥多年的研發工作經驗，常用的數字三極管型號包含DTA114系統與DTC114系列；

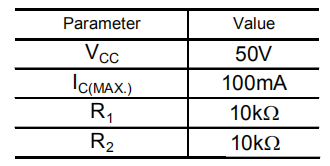

數字三極管關鍵參數表 小伙伴們?cè)谶x型的時候注意R1與R2兩個電阻的阻值以及比例關系，因?yàn)檫@兩個電阻的阻值關系影響數字三極管的電路性能，需要工程師按照實際的電路項目應用選擇。

上述所有信息便是小編這次為大家推薦的有關三極管的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
