一直以來，二極管都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)矶O管的相關介紹，詳細內容請看下文。

一、二極管伏安特性

二極管具有單向?qū)щ娦?，二極管的伏安特性曲線如下圖所示。

在二極管加有正向電壓，當電壓值較小時，電流極小；當電壓超過0.6V時，電流開始按指數規律增大，通常稱此為二極管的開啟電壓；當電壓達到約0.7V時，二極管處于完全導通狀態，通常稱此電壓為二極管的導通電壓，用符號UD表示。

對于鍺二極管，開啟電壓為0.2V，導通電壓UD約為0.3V。在二極管加有反向電壓，當電壓值較小時，電流極小，其電流值為反向飽和電流IS。當反向電壓超過某個值時，電流開始急劇增大，稱之為反向擊穿，稱此電壓為二極管的反向擊穿電壓，用符號UBR表示。不同型號的二極管的擊穿電壓UBR值差別很大，從幾十伏到幾千伏。

二、二極管限幅電路工作原理

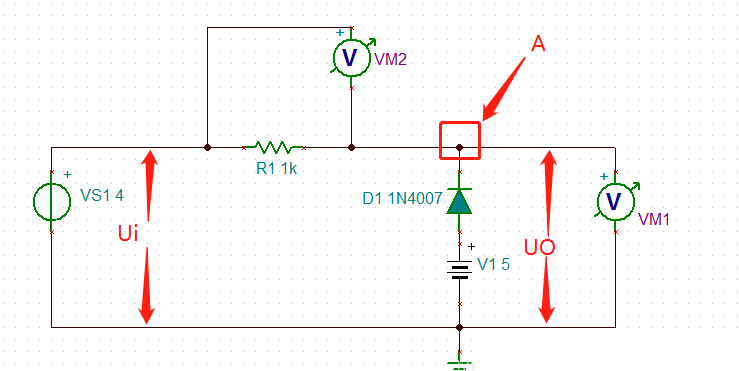

（一）實驗電路1

分析：

假設二極管的正向壓降為0.7V

由二極管的單向?qū)щ娦钥芍?，?dāng)A點的電壓高于5.7V時，二極管D1導通，UO= 5+二極管壓降

當A點的電壓低于5.7V時，二極管截至，UO= Ui

1、VS 為直流電平 4V時,看下此時輸出電壓：

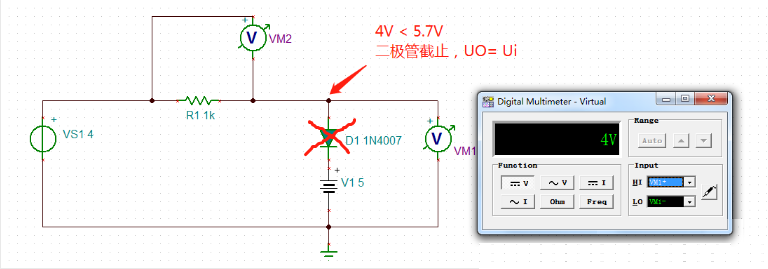

由于A點電壓小于5.7V,二極管截止，此時二極管等效為一個斷開的開關，所以UO=Ui=4V

2、VS 為直流電平 6V時,看下此時輸出電壓：

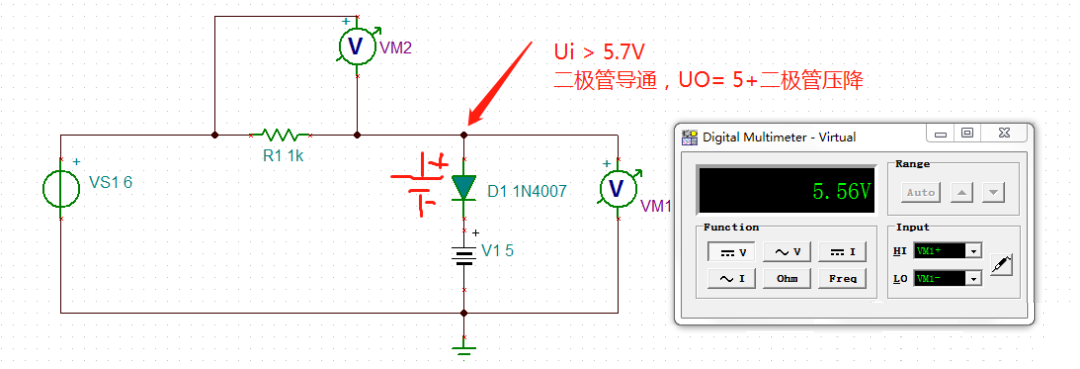

由于A點電壓大于5.7V,二極管導通，此時二極管等效為一個上正下負的電池，所以UO = 5+0.56= 5.56V（實際仿真二極管的壓降為0.56V）

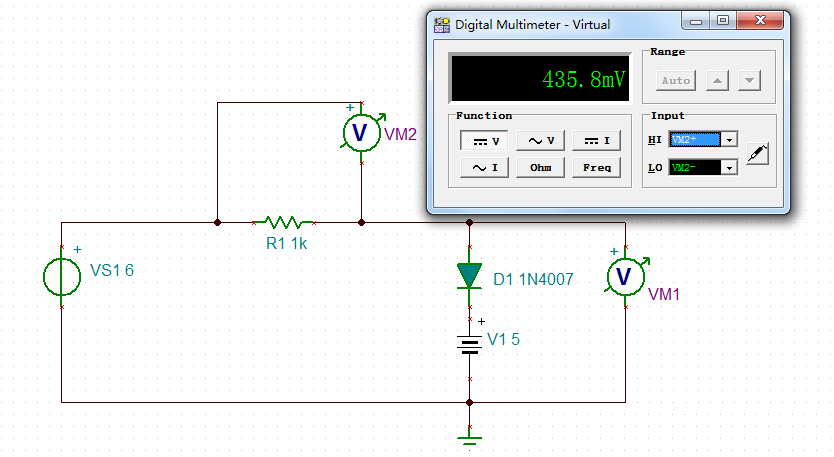

再來看下電阻上的壓降：0.4358V （必須有電阻）

3、VG1 為幅值為6V,頻率為50Hz 的正弦波

根據1、2的分析，來看下上圖的仿真波形：

當輸入信號大于5.56V時，二極管導通，UO = 5.56V （符合理論）

當輸入信號小于5.56V時，二極管截止，UO = Ui （符合理論）

4、總結：可以看出這種電路可用于向上限幅，限制波形的最大值。

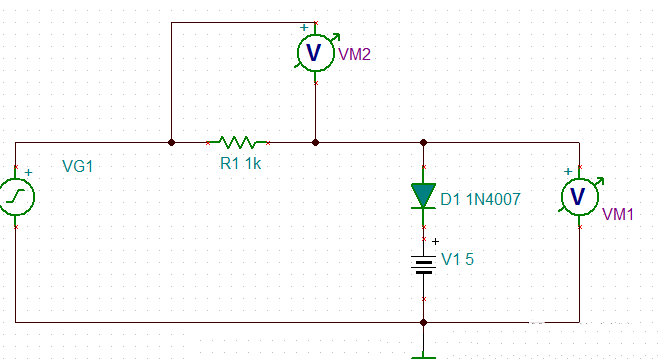

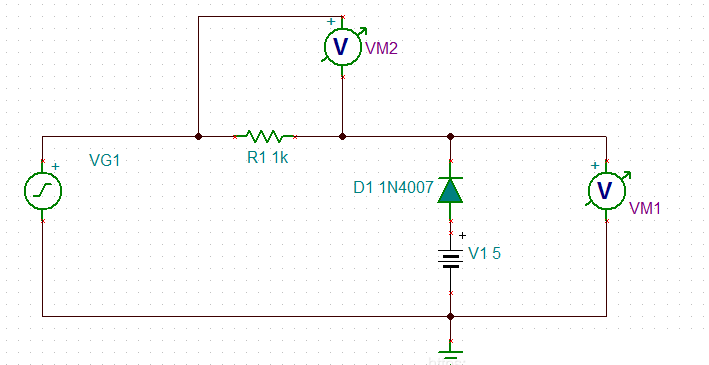

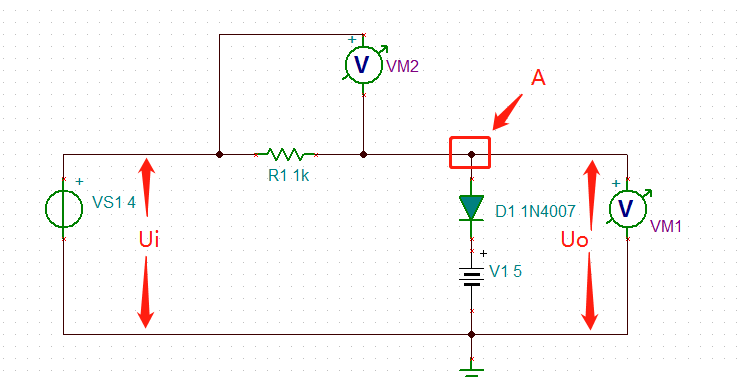

（二）實驗電路2

分析：

假設二極管的正向壓降為0.7V

由二極管的單向?qū)щ娦钥芍?dāng)A點的電壓高于4.3V時，二極管D1截止，UO= Ui

當A點的電壓低于4.3V時，二極管導通，UO= 5-二極管壓降

1、VS 為直流電平 4V時, 看下此時輸出電壓：

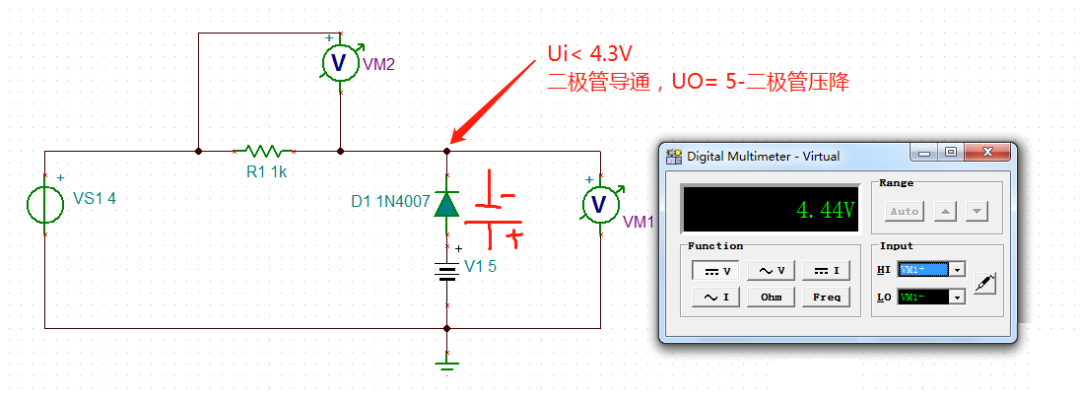

由于A點電壓小于4.3V,二極管導通，此時二極管等效為一個上負下正的電池，所以UO = 5-0.56= 4.44V（實際仿真二極管的壓降為0.56V）

再來看看電阻的壓降：-0.4258V

2、VS 為直流電平 6V時,看下此時輸出電壓：

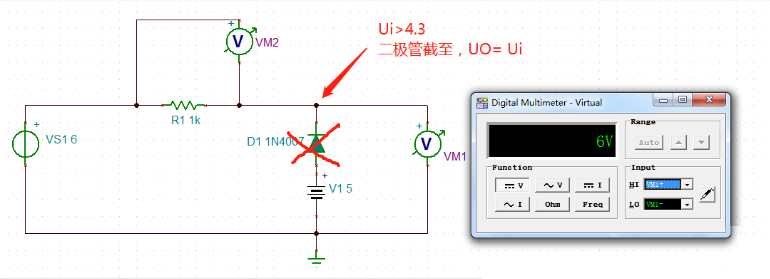

由于A點電壓大于4.3V,二極管截止，此時二極管等效為一個斷開的開關，所以UO = Ui = 6V

3、VG1 為幅值為6V,頻率為50Hz 的正弦波

根據1、2的分析，來看下上圖的仿真波形：

當輸入信號大于4.44V時，二極管截止，UO = Ui （符合理論）

當輸入信號小于4.44V時，二極管導通，UO = 4.44 （符合理論）

4、總結：可以看出這種電路可用于向下限幅，限制波形的最小值。
