在這篇文章中，小編將為大家?guī)?a href="/tags/三極管" target="_blank">三極管放大電路的相關報道。如果你對本文即將要講解的內容存在一定興趣，不妨繼續往下閱讀哦。

一、三極管放大電路基本原理

三極管放大電路的基本原理是利用三極管的放大特性來增大輸入信號的幅度。三極管是一種半導體器件，由基、發射極和集電極組成。在放大電路中，通常使用雙極型晶體管，它可以被用來放大電壓、電流或功率。

基本原理如下：

輸入信號：輸入信號通過輸入端加到三極管的基極上。當輸入信號加大時，基極-發射極間的電壓也會相應變化。

激活三極管：當輸入信號加到基極上時，會改變基極-發射極間的電壓，導致三極管處于不同的工作狀態。這種變化會引起發射極-集電極間的電流發生變化。

輸出信號：發射極-集電極間的電流變化會導致輸出信號的增大，從而實現了對輸入信號的放大。

通過合理設計電路，可以使得三極管的放大特性得到充分利用，從而實現對輸入信號的有效放大。這就是三極管放大電路的基本工作原理。

二、三極管放大電路輸入電阻和輸出電阻的估算

01放大倍數是怎么估算的

首先，對于一個放大電路，放大倍數肯定是至關重要的，那么我們就先來看看電壓的放大倍數是怎么估算的。

三極管的主要參數我們可以在網上查到，除了工作電壓范圍、最大功率，還有一個就是電流放大系數。這個電流放大系數通常用“β”表示。顧名思義，這個就是一個三極管放大能力的值觀體現。在基極輸入一個小電流，在三極管的集電極和發射極間就會有一個“β”倍的電流，如果基極的電流是波動的，我們將在集電極和發射極間得到一個“β”倍的波動。電流的放大倍數有了，怎么樣才能得到我們想要的輸出端的電壓放大倍數呢?

就要用到下面的公式了：

Av=-β(Rc/rbe)

rbe指的是三極管發射結對信號的等效電阻，其大小隨靜態工作電流的變化而成反比變化。也就是說靜態工作電流越大，它就越小，靜態工作電流越小，它就越大。通常它的范圍在800~2000Ω之間。作為粗略的估算，我們通常將它設為1.5kΩ。

Rc指的是接在集電極上的負載電阻，通過它，電流的變化就成為了電壓的變化。

公式中的負號表示輸出信號與輸入信號的相位相反，當輸入信號上升時，輸出信號是下降的，它們的大小變化規律正好相反。

現在，我們將具體的值賦予公式中對應的因子，就可以估算出電路大概的電壓放大倍數了。例如，β=200，Rc=2 kΩ。那么，其電壓放大倍數大概是266.7倍。

02輸入電阻和輸出電阻的估算

好，接下來是對輸入電阻和輸出電阻的估算。

放大器的輸入電阻和輸出電阻也是影響放大器性能的重要因素。對于電壓放大器來說，如果輸入電阻太小，信號在輸入時就會有很大的損耗;如果輸出電阻太大，則信號輸出時也有很大的損耗。所以我們希望電壓放大器的輸入電阻大一些，而輸出電阻要小一些。

放大器的輸入電阻等于偏置電阻與三極管輸入電阻的并聯值，即：

Ri=Rb//rbe

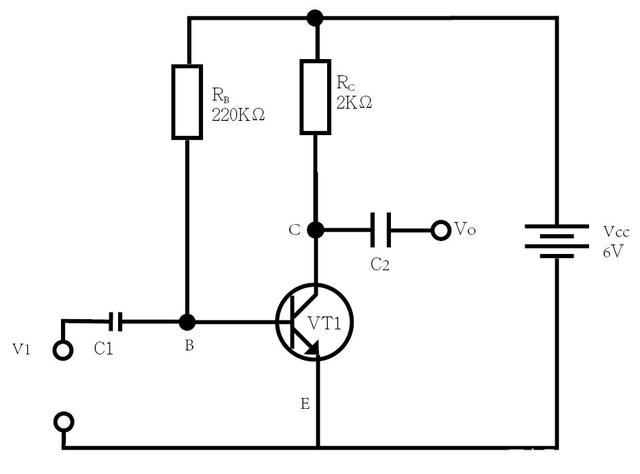

例如，此圖中的偏置電阻Rb的值比三極管輸入電阻rbe大得多，所以可以認為Ri≈rbe。對于我們做的放大器來說，絕對可以算作要求不高的，所以我們可以用這個公式估算我們的放大器的輸入電阻。

同樣，放大器的輸出電阻約等于集電極電阻Rc，即：Ro≈Rc，圖中放大器的輸出電阻為2kΩ。

好了，現在關于我們做的那些簡單之極的功放，各個元件的原理和作用都講了，為什么要用這樣的值也講了，大家以后就可以根據這些知識來選擇自己的元件參數了。

經由小編的介紹，不知道你對三極管放大電路是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試度娘更多信息或者在我們的網站里進行搜索哦。
