壓-升壓(Buck-Boost)轉換器能夠根據應用使用相同的電路對電壓進行升壓或降壓。

開關模式電源轉換器是廣泛用于多個行業的電子技術，包括工業、商業、公用事業和消費市場。對于基于低功耗DC/DC轉換的應用，大多數現代電源轉換都是使用三種主要類型的電源轉換器來完成的 - 降壓(Buck)，升壓和降壓(Buck-Boost) - 升壓(Boost)。

降壓-升壓(Buck-Boost)轉換器能夠根據手頭的應用使用相同的電路對電壓進行升壓或降壓。

降壓-升壓(Buck-Boost)轉換器的基礎知識

降壓轉換器對輸入電壓進行降壓，而升壓轉換器則對輸入電壓進行升壓。這兩種轉換器都適用于特定的應用范圍。然而，某些應用需要根據特定條件或迎合特定操作場景同時對輸入電壓進行升壓和降壓。在這種情況下，將兩種轉換器分開安裝并不理想。因此，可以使用降壓-升壓轉換器電路，因?yàn)樗Y(jié)合了降壓轉換器和升壓轉換器的元件。

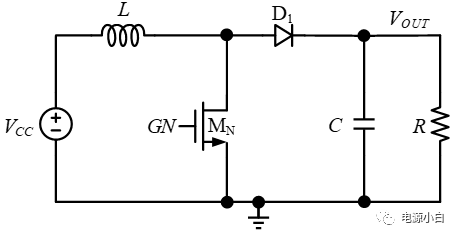

DC-DC升壓變換器的基本結構如下圖所示：

圖片

電路由電感L，N型功率管MN，續流二極管D1，濾波電容C以及負載電阻R組成。在CCM模式下，電路的工作狀態分為兩種，即TON和TOFF階段。設一個周期為T(mén)，則有關系式如下，占空比D定義為T(mén)ON與T的比值。

以下分析基于工作于穩態的情況下。

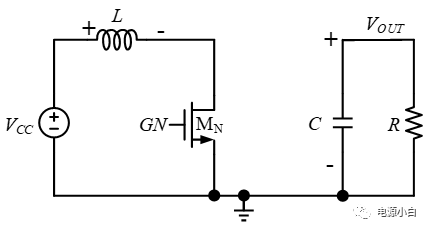

在TON階段，GN處于高電平，則MN導通，此時二極管D1由于反偏而截止，此時的電路如下圖所示：

圖片

此時電感L兩端的電壓VL可以表示如下：

變換器處于儲能階段，且電感L上的電流在線性上升，上升斜率為VCC/L。

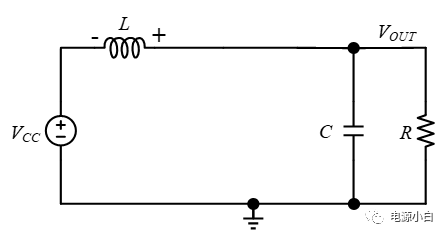

在TOFF階段，GN處于低電平，則MN截止，二極管D1導通，此時的電路如下圖所示：

圖片

此時電感L兩端的電壓VL可以表示如下：

圖片

由于電感電流不能突變，因此電感兩端電壓反向，電感由儲存能量變?yōu)獒尫拍芰浚敵鲇呻姼泻蚔CC共同提供能量。電感電流線性下降，下降斜率為(VOUT-VCC)/L。

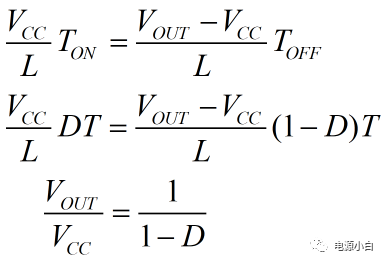

電流變化量可以由變化斜率在時間上的積分所得，由于斜率為常數，則變化量等于斜率乘上對應的時間。而在一個穩態周期內，電感電流的上升量等于下降量，則可以列出下式：

圖片

可以推導出升壓變換器輸入與輸出之間的關系，由于D屬于0~1，因此電路實現了升壓功能。
