作為工程師，每天接觸的是電源的設計工程師，發現不管是電源的老手、高手、新手，幾乎對控制環路的設計一籌莫展，基本上靠實驗?？繉?shí)驗當然是可以的，但出問題時往往無從下手，在這里想以反激電源為例子( 在所有拓?fù)渲协h(huán)路是最難的，由于RHZ 的存在)，大概說一下怎么計算，至少使大家在有問題時能從理論上分析出解決問題的思路。

學習環路控制，我首先將<現代控制工程>這本書匆匆翻了三遍，頭腦中大至有了系統控制的思想。書中介紹了各種自動控制的思想以及證明解析過程，由于本人的數學底子薄弱，所以對于書中講解的幾種常用的分析方法，比如頻域分析法，時域分析法，根軌跡法，波特圖法的理解都是浮于表面，慚愧。對環路的學習理解還存在諸多的問題，后續的講解必然有很多的問題，希望大家能及時指正。

接著買了兩本書籍，都是關于開關電源環路分析的書籍。一本是張衛平編寫的<開關變換器的建模與仿真>，另一本是法國電源工程師Basso寫的<開關電源SPICE仿真與實用設計>。兩本書中講解的關于電源環路控制的知識點個人覺得很不錯，雖然我看的云里霧里的，但是書上講解到的一些我能看懂的部分對我個人對于電源環路控制的理解幫助很大，對于電源的理解也深入了很多。

01

一些基本知識,零,極點的概念

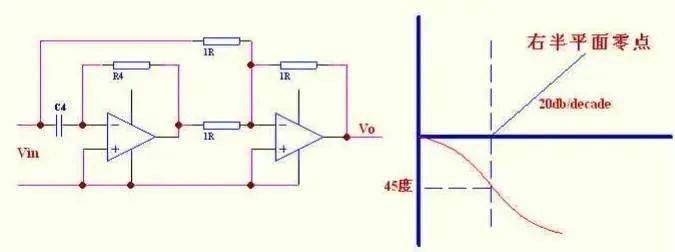

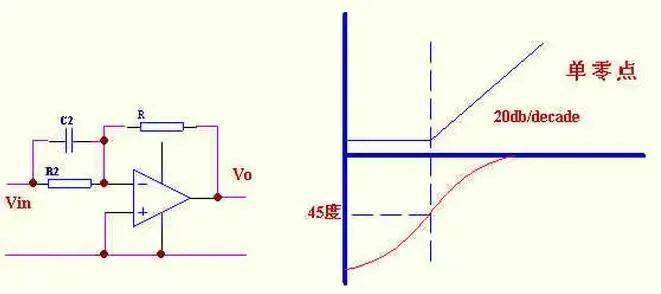

這里給出了右半平面零點的原理表示，這對用PSPICE做仿真很有用，可以直接套用此圖。

遞函數自己寫吧，正好鍛煉一下，把輸出電壓除以輸入電壓就是傳遞函數。

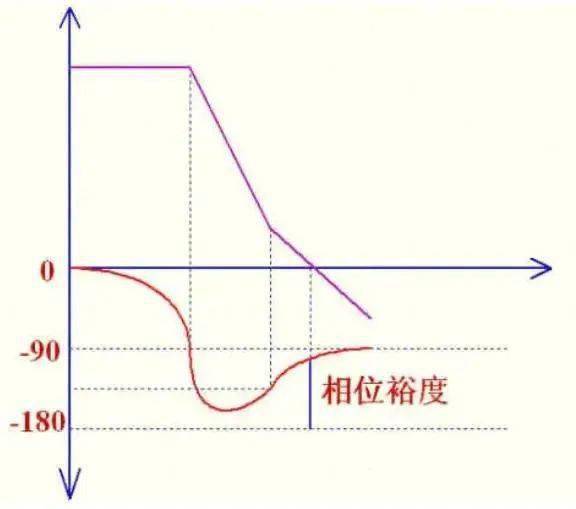

bode圖可以簡單的判定電路的穩定性，甚至可以確定電路的閉環響應，就向下面的圖中表示的。零、極點說明了增益和相位的變化。

02

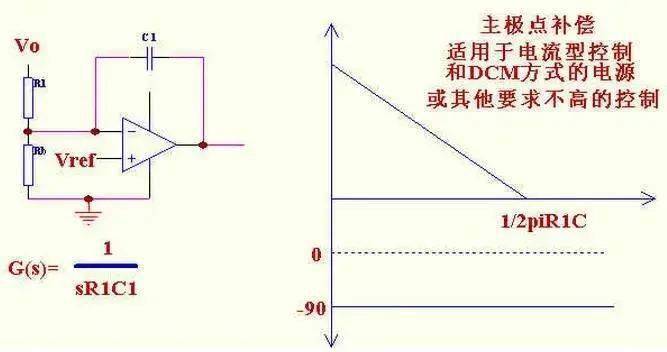

單極點補償

適用于電流型控制和工作在DCM方式并且濾波電容的ESR零點頻率較低的電源，其主要作用原理是把控制帶寬拉低，在功率部分或加有其他補償?shù)牟糠值南辔贿_(dá)到180度以前使其增益降到0dB，也叫主極點補償。

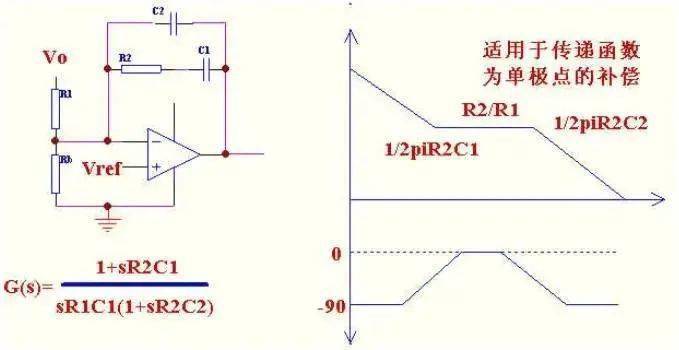

雙極點、單零點補償，適用于功率部分只有一個極點的補償。如：所有電流型控制和非連續方式電壓型控制。

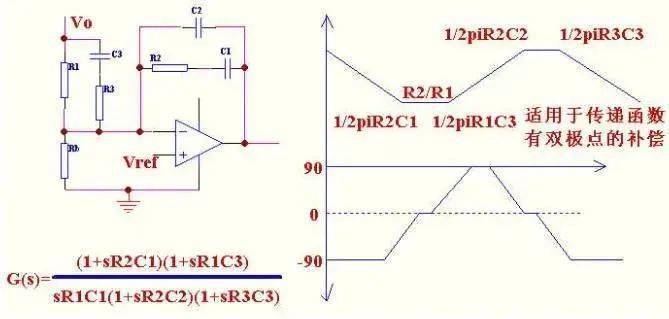

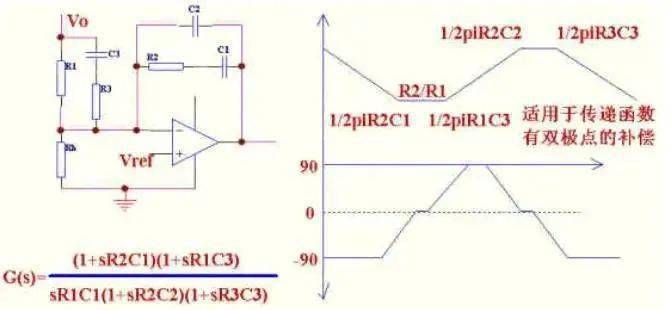

三極點、雙零點補償適用于輸出帶LC諧振的拓?fù)?，如所有沒有用電流型控制的電感電流連續方式拓?fù)洹?

C1的主要作用是和R2提升相位的，當然提高了低頻增益，在保證穩定的情況下是越小越好。

C2增加了一個高頻極點，降低開關躁聲干擾。

串聯C1實質是增加一個零點，零點的作用是減小峰值時間，使系統響應加快，并且死循環越接近虛軸，這種效果越好。所以理論上講，C1是越大越好。但要考慮，超調量和調節時間，因?yàn)榱泓c(diǎn)越距離虛軸越近，死循環零點修正系數Q越大，而Q與超調量和調節時間成正比，所以又不能大?？傊?，考慮死循環零點要折衷考慮。

并聯C2實質是增加一個極點，極點的作用是增大峰值時間，使系統響應變慢。所以理論上講，C2也是越大越好。但要考慮到，當零極點彼此接近時，系統響應速度相互抵消。從這一點就可以說明，我們要及時響應的系統C1大，至少比C2大。

03

環路穩定的標準

只要在增益為1時( 0dB)整個環路的相移小于360度，環路就是穩定的。

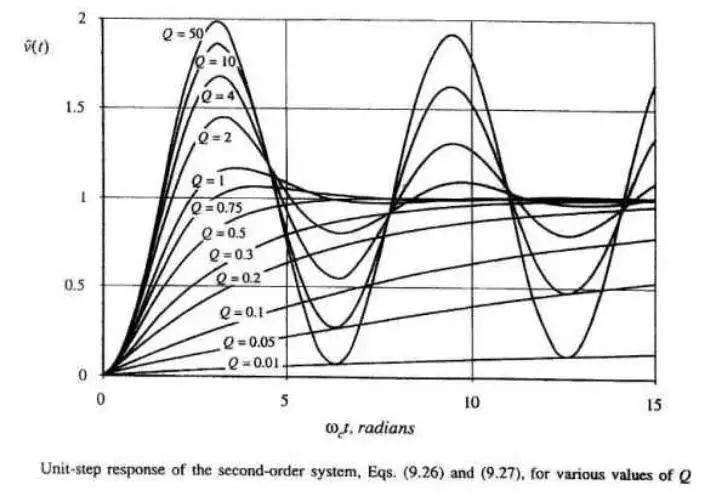

但如果相移接近360度，會產生兩個問題：1) 相移可能因?yàn)闇囟?，?fù)載及分布參數的變化而達到360度而產生震蕩;2) 接近360度，電源的階躍響應( 瞬時加減載)表現為強烈震蕩，使輸出達到穩定的時間加長，超調量增加。如下圖所示具體關系：

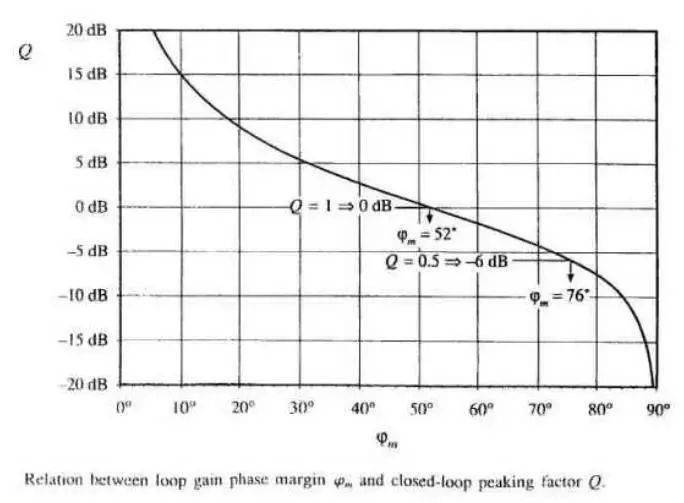

所以環路要留一定的相位裕量，如圖Q=1時輸出是表現最好的，所以相位裕量的最佳值為52度左右，工程上一般取45度以上。如下圖所示：

這里要注意一點，就是補償放大器工作在負反饋狀態，本身就有180度相移，所以留給功率部分和補償網絡的只有180度。幅值裕度不管用上面哪種補償方式都是自動滿足的，所以設計時一般不用特別考慮。

由于增益曲線為-20dB/decade時，此曲線引起的最大相移為90度，尚有90度裕量，所以一般最后合成的整個增益曲線應該為-20dB/decade部分穿過0dB。在低于0dB帶寬后，曲線最好為-40dB/decade，這樣增益會迅速上升，低頻部分增益很高，使電源輸出的直流部分誤差非常小，既電源有很好的負載和線路調整率。

04

如何設計控制環路?

經常主電路是根據應用要求設計的，設計時一般不會提前考慮控制環路的設計。我們的前提就是假設主功率部分已經全部設計完成，然后來探討環路設計。環路設計一般由下面幾過程組成：

1) 畫出已知部分的頻響曲線;

2) 根據實際要求和各限制條件確定帶寬頻率，既增益曲線的0dB頻率;

3) 根據步驟 2) 確定的帶寬頻率決定補償放大器的類型和各頻率點，使帶寬處的曲線斜率為20dB/decade，畫出整個電路的頻響曲線。

上述過程也可利用相關軟件來設計：如pspice、POWER-4-5-6。一些解釋：

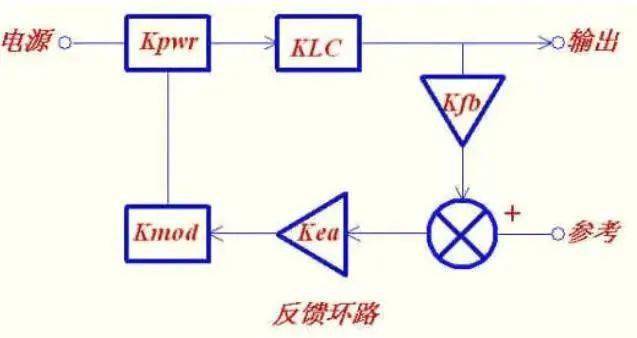

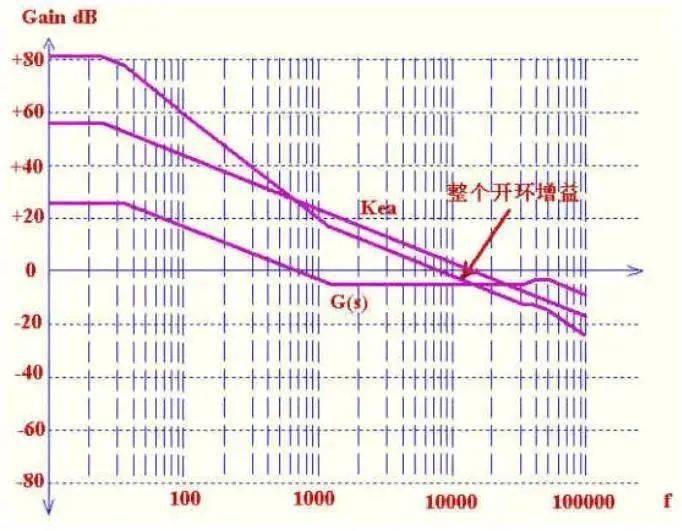

已知部分的頻響曲線是指除Kea( 補償放大器)外的所有部分的乘積，在波得圖上是相加。

環路帶寬當然希望越高越好，但受到幾方面的限制：a) 香農采樣定理決定了不可能大于1/2Fs;b) 右半平面零點( RHZ)的影響，RHZ隨輸入電壓、負載電感量大小而變化，幾乎無法補償，我們只有把帶寬設計的遠離它，一般取其1/4-1/5;c) 補償放大器的帶寬不是無窮大，當把環路帶寬設的很高時會受到補償放大器無法提供增益的限制，及電容零點受溫度影響等。所以一般實際帶寬取開關頻率的1/6-1/10。

05

反激設計實例

條件：輸入85-265V交流，整流后直流100-375V輸出12V/5A

初級電感量：370uH

初級匝數：40T

次級:5T

次級濾波電容：1000uFX3=3000uF

震蕩三角波幅度：2.5V

開關頻率：100K

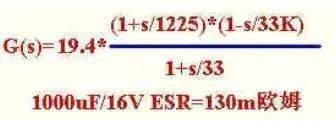

電流型控制時，取樣電阻取0.33歐姆。下面分電壓型和峰值電流型控制來設計此電源環路，所有設計取樣點在輸出小LC前面。如果取樣點在小LC后面，由于受LC諧振頻率限制，帶寬不能很高。1)電流型控制，假設用3842，傳遞函數如下：

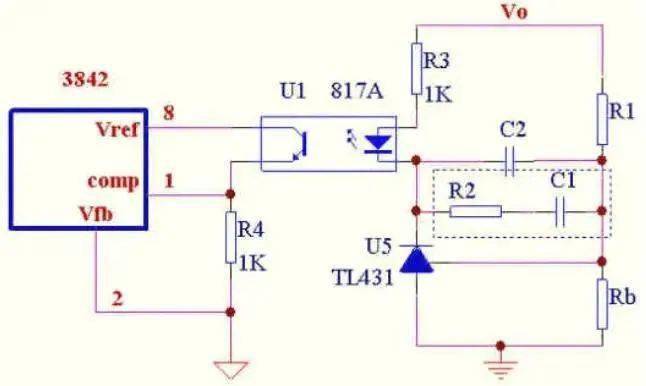

此圖為補償放大部分原理圖。RHZ的頻率為33K，為了避免其引起過多的相移，一般取帶寬為其頻率的1/4-1/5，我們?nèi)?/4為8K。

分兩種情況:

A) 輸出電容ESR較大

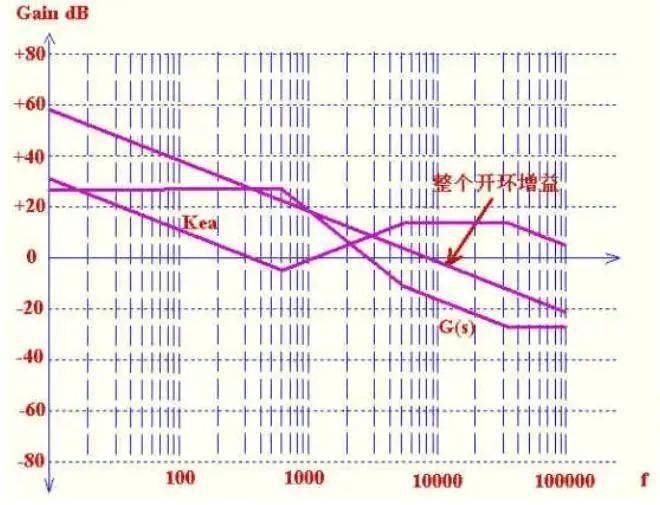

輸出濾波電容的內阻比較大，自身阻容形成的零點比較低，這樣在8K處的相位滯后比較小。Phanseangle=arctan(8/1.225)-arctan(8/0.033)-arctan(8/33)=--22度。

另外可看到在8K處增益曲線為水平，所以可以直接用單極點補償，這樣可滿足-20dB/decade的曲線形狀.省掉補償部分的R2、C1。

設Rb為5.1K，則R1=[(12-2.5)/2.5]*Rb=19.4K。

8K處功率部分的增益為-20*log(1225/33) 20*log19.4=-5.7dB因?yàn)閹?K，即8K處0dB。所以8K處補償放大器增益應為5.7dB，5.7-20*log(Fo/8)=0Fo為補償放大器0dB增益頻率Fo=1/(2*pi*R1C2)=15.42。

C2=1/(2*pi*R1*15.42)=1/(2*3.14*19.4*15.42)=0.53nF相位裕度：180-22-90=68度。

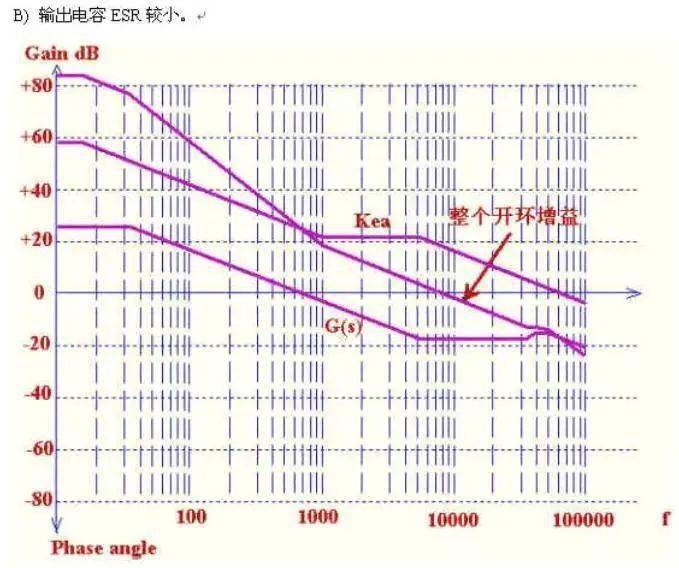

輸出濾波電容的內阻比較大，自身阻容形成的零點比較高，這樣在8K處的相位滯后比較大。

Phanseangle=arctan(8/5.3)-arctan(8/0.033)-arctan(8/33)=-47度，如果還用單極點補償，則帶寬處相位裕量為180-90-47=43度，偏小，用2型補償來提升。

三個點的選取，第一個極點在原點，第一的零點一般取在帶寬的1/5左右，這樣在帶寬處提升相位78度左右。此零點越低，相位提升越明顯，但太低了就降低了低頻增益，使輸出調整率降低，此處我們?nèi)?.6K。

第二個極點的選取一般是用來抵消ESR零點或RHZ零點引起的增益升高，保證增益裕度。我們用它來抵消ESR零點，使帶寬處保持-20db/10decade的形狀，我們?nèi)SR零點頻率5.3K。

數值計算:

8K處功率部分的增益為-20*log(5300/33) 20*log19.4=-18dB，因?yàn)閹?K，即最后合成增益曲線8K處0dB，所以8K處補償放大器增益應為18dB，5.3K處增益=18 20log(8/5.3)=21.6dB水平部分增益=20logR2/R1=21.6。

推出R2=12*R1=233Kfp2=1/2*pi*R2C2;

推出C2=1/(2*3.14*233K*5.4K)=127pF.fz1=1/2*pi*R2C1;

推出C1=1/(2*3.14*233K*1.6K)=0.427nF。

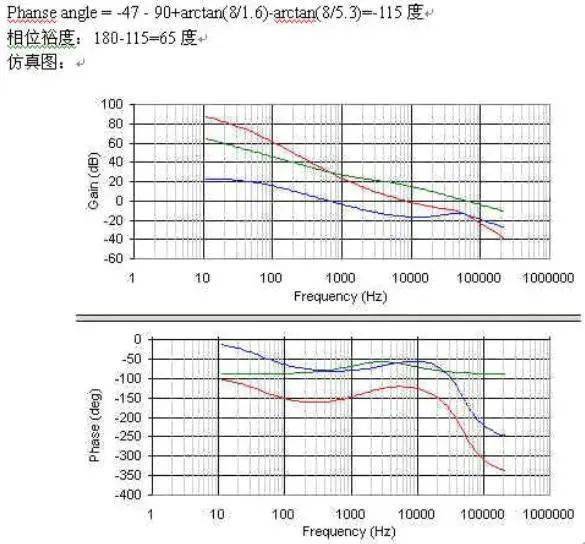

相位

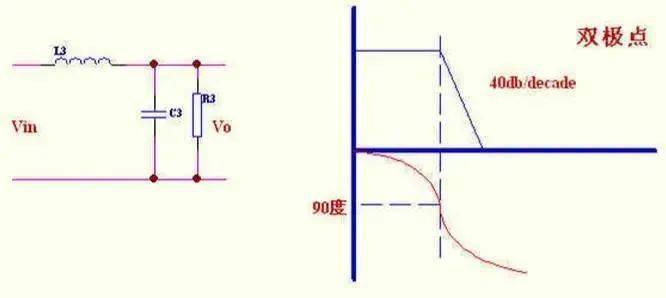

fo為L(zhǎng)C諧振頻率，注意Q值并不是用的計算值而是經驗值，因?yàn)橛?jì)算的Q無法考慮LC串聯回路的損耗( 相當于電阻)，包括電容ESR、二極管等效內阻、漏感和繞組電阻及趨附效應等，在實際電路中Q值幾乎不可能大于4-5。

由于輸出有LC諧振，在諧振點相位變動很劇烈，很快接近180度，所以需要用3型補償放大器來提升相位。其零、極點放置原則是這樣的，在原點有一極點來提升低頻增益，在雙極點處放置兩個零點，這樣在諧振點的相位為-90 (-90) 45 45=-90。在輸出電容的ESR處放一極點，來抵消ESR的影響，在RHZ處放一極點來抵消RHZ引起的高頻增益上升。

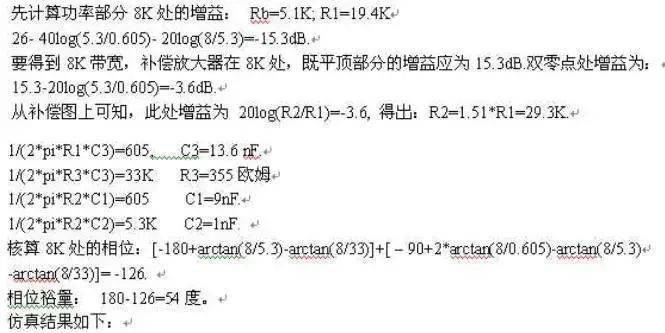

元件數值計算，為方便我們把3型補償?shù)膱D在重畫一下。

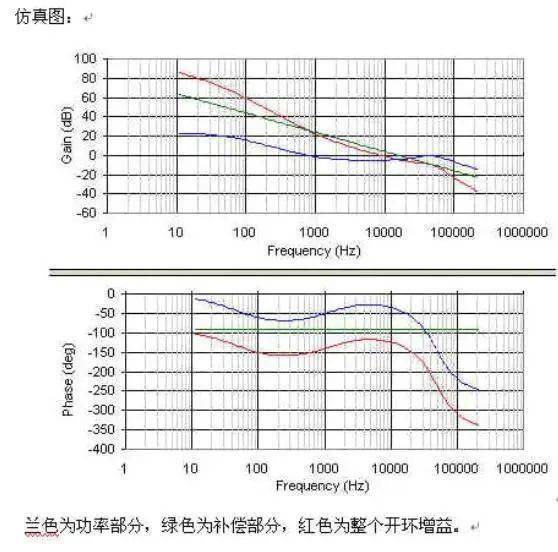

藍色為功率部分，綠色為補償部分，紅色為整個開環增益。如果相位裕量不夠時，可適當把兩個零點位置提前，也可把第一可極點位置放后一點。

同樣假設光耦CTR=1，如果用CTR大的光耦，或加有其他放大時，如同時用IC的內部運放，只需要在波得圖上加一個直流增益后，再設計補償部分即可。這時要求把IC內部運放配置為比例放大器，如果再在內部運放加補償，就稍微麻煩一點，在圖上再加一條補償線結束。想大家看完后即使不會計算，出問題時也應該知道改哪里。
