恒流源是在硬件設計中應用相當多的電路結構之一，小結一下。

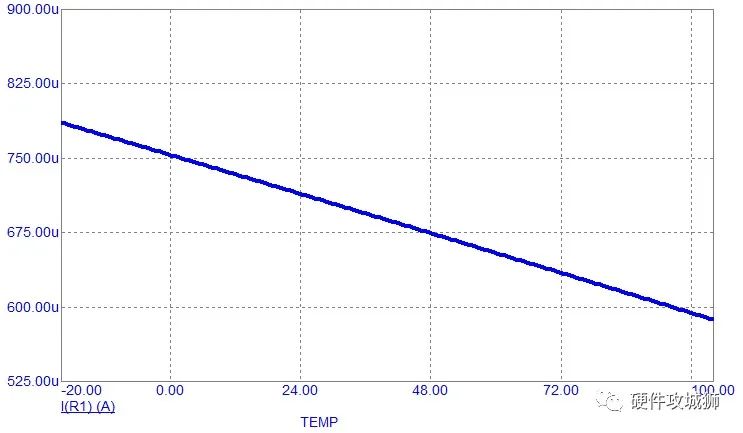

電流的產生離不開電壓和電阻，最簡單的恒流結構就可以利用固定電壓和固定電阻來產生，比如二極管的導通電壓基本固定，配合電阻就可以產生最簡單的恒流源結構。但是BE結的電壓隨溫度變化太大，基本無法實用。倒是可以作為溫度檢測電路。

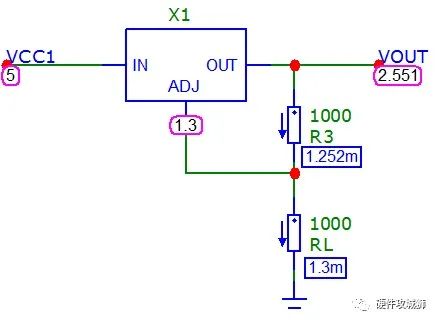

那我們用一個電壓更穩定的源，LM117是一個LDO，內部基準電壓為1.25V，即R3兩端電壓為1.25V，這個基準電壓內部經過溫度補償設計和校準輸出，所以精度和穩定性較好。如LM431基準源也是常用在恒流結構中的芯片之一。

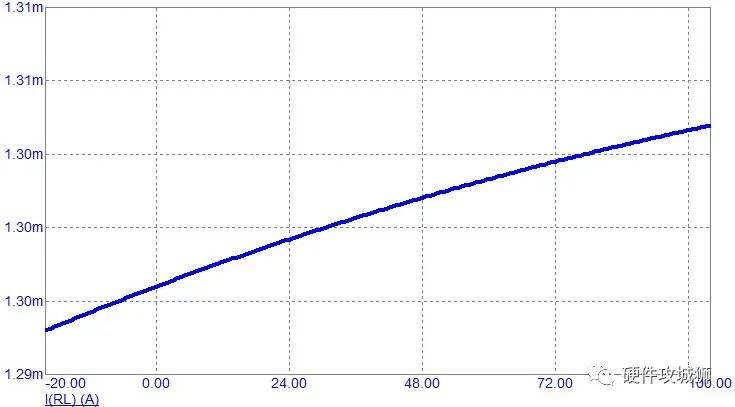

上圖可以看出溫度系數約為0.1uA/℃，遠好于簡單的PN結結構。但是因為LDO本身的靜態電流，恒流輸出的精度受到影響，所以更小的靜態電流能夠得到更高的電流精度，目前低功耗的LDO靜態電流可以達到1uA以下。

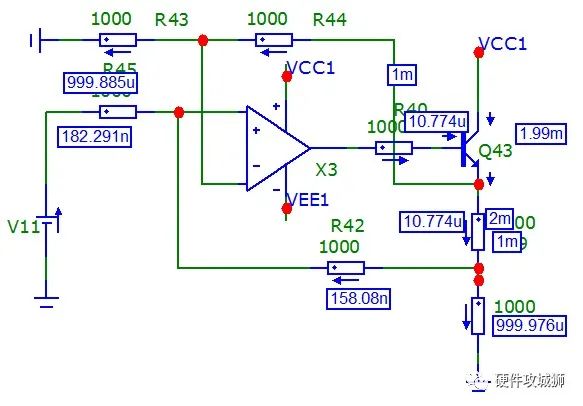

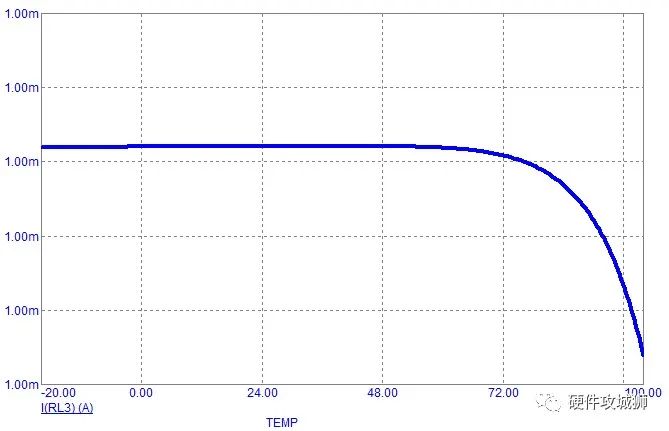

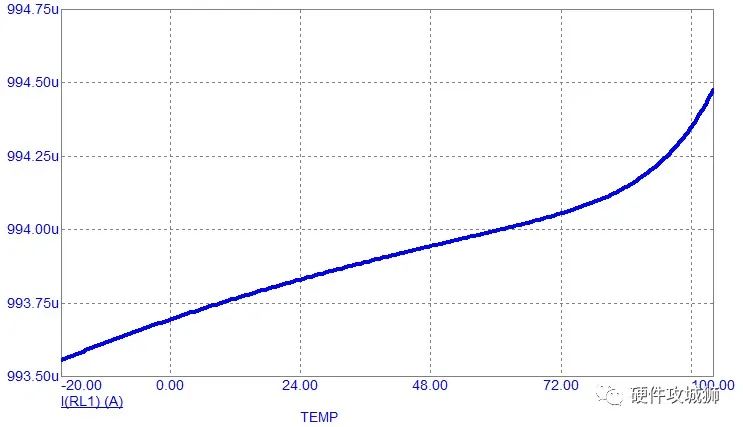

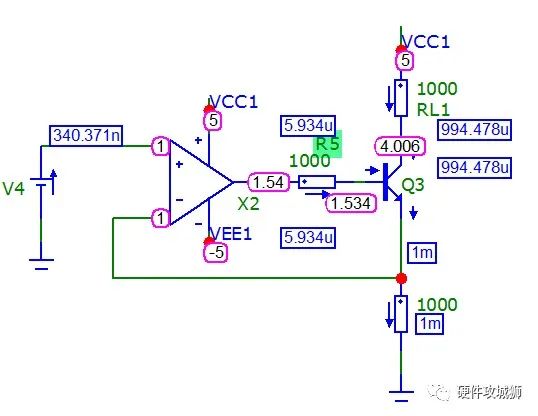

在簡單的PN結方案中針對溫漂的問題可以通過引入負反饋來進行穩定調節，這是最常用的的恒流源結構，簡單而精度高。在這個結構中，雙電源的運放可以保證在輸出微小電流時有更好的特性。

該電路還可以改進為低端輸出結構，輸出的精度避免了上圖高端輸出時受到三極管基極電流的影響，另外還可以利用MOS管的低柵極電流特性替換三極管。

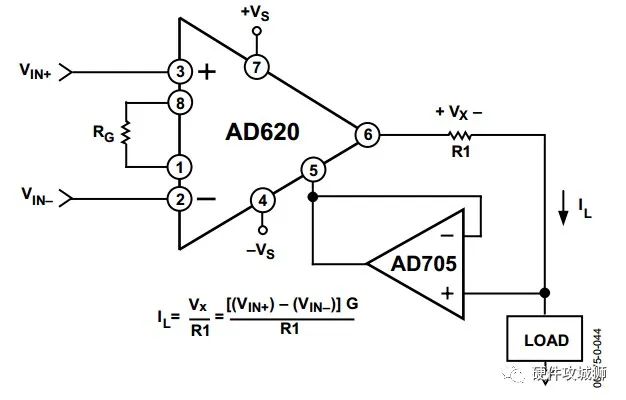

利用運放的輸出電流能力也可以設計小電流恒流源，同樣是利用負反饋結構。

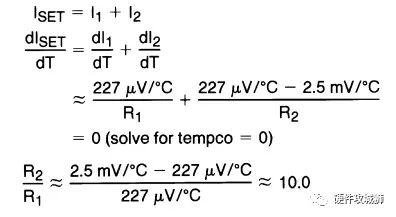

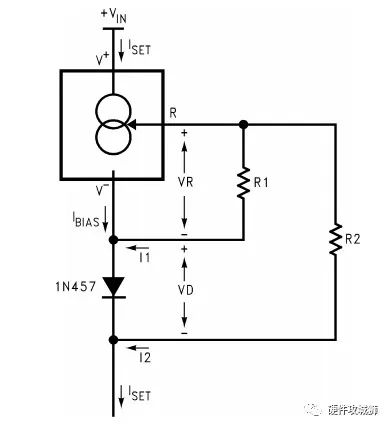

而針對恒流源重要的溫度系數，則可以利用補償實現“零溫漂”，如：

這里227uV/℃為芯片LM334的輸出電流溫漂，-2.5mv/℃為二極管的溫漂系數，通過設置合適的電阻比例可以實現理論的零溫漂。

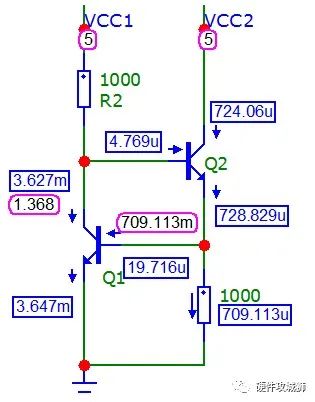

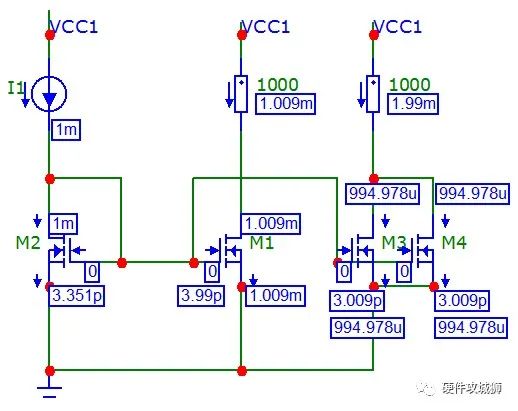

鏡像電流源是另一種恒流源。在IC內部無處不在，所謂的鏡像就是利用晶體管的電流與面積成比例來由主路電源根據需求分配多個支路電流源為各部分提供偏置或者作為有源負載。

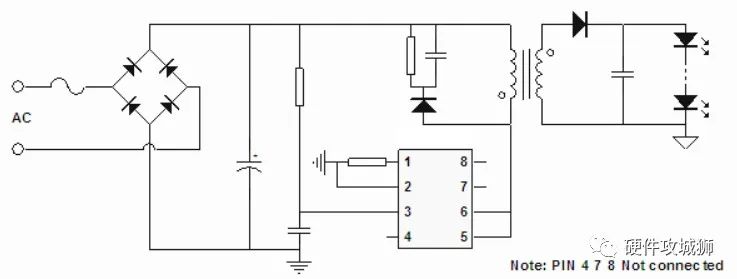

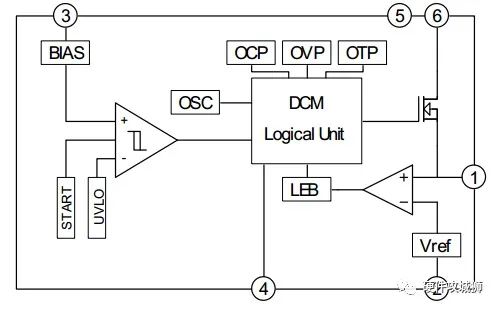

恒流驅動在LED市場中應用較多，其設計和原理也比較簡單，以國產的無錫晶源微電子的CSC8515恒流驅動芯片為例，這是一個輸出隔離型原邊反饋LED驅動芯片，通過采樣輸出電流，然后經過誤差放大器調節輸出。
