0引言

變電站給排水作為變電站重要部分,對變電站的運行有著重要的影響。500 kv變電站給排水系統一般分為給水系統、排水系統和消防系統。本文針對變電站給排水及消防設計的實際情況逐一進行了深入分析及探討,可以為合理設計變電站并保障其節能運行貢獻一份力量。

1 變電站的給排水設計特點

1.1 給水系統

對變電站而言,給水一般為生活水系統。生活水多為市政供應,少數打井供應。打井取水出水水質需滿足規范GB5749—2006《生活飲用水衛生標準》要求,若水質達不到相應標準,則還需設置凈水設備。無論是市政供應還是打井供水,均需取得相關部門取水協議。根據市政供水水壓,供水量可分直接供給或設置二次加壓裝置兩種形式統計。二次加壓裝置一般布置在綜合水泵房?jī)?nèi),由生活水箱、一套帶氣壓罐的全自動恒壓變頻給水設備及紫外線消毒裝置組成。站外自來水來水補充并貯存在生活水箱內,給水機組自生活水箱取水,由水泵加壓,經過紫外線消毒裝置消毒后通過管道送至各用水點。機組變頻調節,當生活水流量為零或很小時,變頻泵自動停泵,靠氣壓罐來維持供水管網壓力或少量供水。給水管上設水表,用于計量全站生活用水量。生活用水量計算示例如表1所示。

表1某500 kv變電站綜合生活用水量表

1.2雨水系統

變電站雨水系統一般采用有組織排放方式,通過雨水口、雨水管道、雨水井等收集站內雨水。根據周邊市政雨水管網情況,可采用重力 自流方式或雨水泵站強排匯入就近雨水管網。若附近無市政管網,可匯入就近河道并獲取相關部門排放協議。若地區有要求設置海綿城市,則需根據海綿城市規范,按照年徑流總量控制率,設置相關海綿措施及設施,如設置透水鋪裝、下沉式綠地、雨水調蓄池等。

1.3污水系統

變電站內人員較少,污水量也較少,根據周邊市政污水管網情況,可采用重力 自流方式或污水泵站強排匯入就近污水管網并獲取相關部門排放協議。若附近無市政管網,也可采用一體化污水處理設備,處理后的達標水可回用于綠化;或者采用化糞池,定期清掏。對于配置廚房、備餐間等建筑物,則需設置隔油池。

1.4 事故油系統

變電站內電氣設備眾多,大多為帶油設備,如變壓器、電容電抗、GIS裝置等。為防止事故時火災蔓延,變壓器之間、電容電抗之間各 自設置防火墻隔離,設備下方設置油坑,油坑上方設置格柵及鵝卵石。事故油通過水封井、事故油管道及水井排放至總事故油池。油池設置油水分離裝置,變壓器油回收利用。根據GB 50229—2019《火力發電廠與變電站設計防火標準》(以下簡稱 《火規》):“戶外單臺油量為1 000 kg以上的電氣設備,應設置貯油或擋油設施,其容積宜按設備油量的20%設計,并能將事故油排至總事故油池。貯油或擋油設施應大于設備外廓每邊各1 m?？偸鹿视统赜行莘e按照最大一臺設備的100%油量考慮?！?sup>[1]相較于GB50229—2006,總事故油池的有效容積由按照最大一臺設備的60%油量考慮變更為按照100%油量設計,因此,較早之前運行的這些變電站在改建和擴建時,需考慮改造事故油池,使其有效容積滿足最大一臺變壓器100%油量的要求。

1.5 綠化水系統

綠化水管可從生活給水管網上引接,引接處設置倒流防止器,也可采用污水處理設備回收處理后的達標水。

2 變電站的消防設計特點

變電站的消防設計考慮站區各類火災的防止和撲滅,立足自救。根據“預防為主,防消結合”的消防工作方針,在設計中嚴格執行國家有關防火規范和標準,優先采用防火材料,在加強火災監測報警的基礎上,對重要設備采用相應的消防措施。變電站消防一般分常規水消防系統、水噴霧系統、氣體滅火系統及滅火器系統,較早之前的變電站主變消防還采用泡沫噴霧滅火系統。

2.1 常規水消防系統

根據《火規》要求:“變電站內建筑物滿足耐火等級不低于二級,體積不超過3 000 m3,且火災危險等級為戊類時,可不設消防給水。”^[1]

500 kV變電站的建筑物一般為配電裝置樓、主控通信樓、傳達室等,最大建筑體積一般均超過3000m3,消防系統一般采用獨立的穩高壓給水系統。穩高壓系統由消防水池、消防水泵、消防穩壓裝置、屋頂水箱、輸配水管網、水噴霧滅火系統以及室內外消火栓組成。消防水泵的啟動受消防管網內水壓的控制,當消防穩壓裝置不能維持、恢復管網水壓到定值,水壓下降至某設定值,延時一定時間后, 自動啟動消防泵,啟動消防泵后水壓持續下降,或者出現故障信號時,則啟動備用消防泵^[2]。高位消防水箱出水管上的流量開關、報警閥壓力開關等開關信號也能直接啟動消防泵。消防泵房出口為兩路供水,沿站區道路成環狀管網布置,當其中一路發生故障或者檢修時,另一路需能通過全部消防用水,保證供水可靠性。室外環狀管網用閥門分段,每段內消火栓的數量不超過5個,室外消火栓布置間距及保護半徑按規范設置^[2]。

室內消防則根據規范要求,交流變電站的主控制樓、繼電器室、高壓配電裝置樓(無充油設備)、閥 廳、戶內直流開關場(無充油設備)、空冷器室、生活/工業消防水泵房、生活污水/雨水泵房、水處理室、占地面積不大于300 m2的建筑,可不設室內消火栓。除上述建筑外,建筑物需設置室內消火栓系統,當室外消火栓設計流量大于20 L/s,且室內消火栓超過10個時,室內消防管布置成環狀,室內不少于兩根進水管,室內消火栓的間距不大于30 m。屋頂設置高位消防水箱,與室內消火栓系統連接。

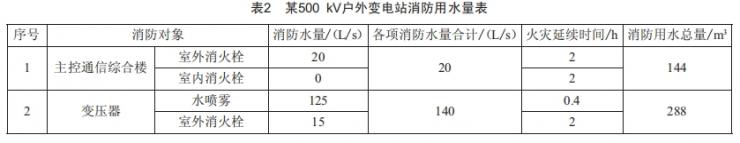

戶外變電站消防用水量計算示例如表2所示。

2.2 水噴霧系統

《火規》第11.5.4條規定:“單臺容量為125MVA 及以上的油浸變壓器、200Mvar及以上的油浸電抗器應設置水噴霧滅火系統或其他固定式滅火裝置?！盵1]其他固定滅火系統主要指排油注氮滅火裝置,但排油注氮對于變壓器的報警信號、火災信號要求很高,設計中應采取措施避免誤動作,且變壓器火災后大部分油從箱體開裂處噴出,在變壓器外部燃燒,排油注氮裝置不能對其發揮作用,需要采取其他手段防止火災的蔓延。因此,變電站中變壓器固定滅火較少采用排油注氮,多為水噴霧系統。

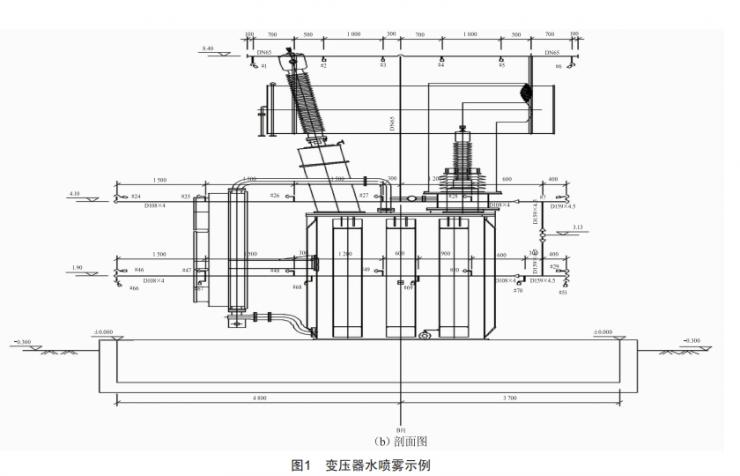

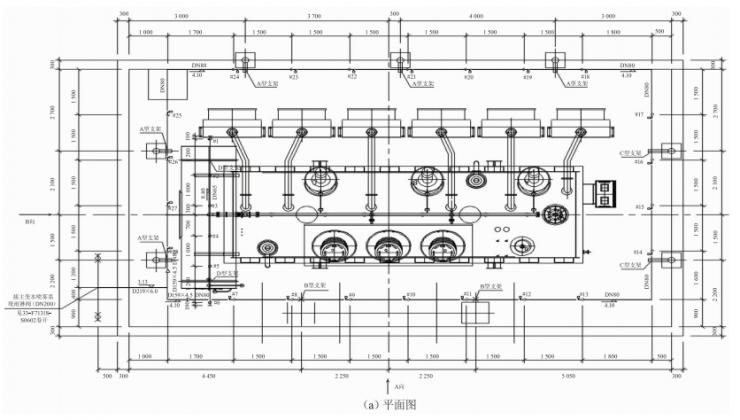

水噴霧系統由水源、消防泵、穩壓裝置、管道、雨淋閥組、過濾器、水霧噴頭和火災探測系統等組成,一般和常規水消防系統合用一套消防泵及管網。自消防水環管上引一路消防水管接至雨淋閥室,通過雨淋閥組再接至變壓器的水噴霧滅火管網,最后通過高速離心式水霧噴頭實施水噴霧滅火。變壓器周?chē)O(shè)水噴霧環管,水霧噴頭的理論數量按保護對象的保護面積、設計供給強度和噴頭流量特性經計算確定,實際布置水霧噴頭總流量需大于理論流量,且應根據噴頭的霧化角、有效射程、與保護對象的距離,繪制水霧噴頭曲線及包絡線,實際噴頭的布置需完全覆蓋變壓器本體、油枕、散熱器、集油坑表面,其中變壓器絕緣子升高座孔口需單獨設噴頭保護。水霧噴頭之間的水平距離與垂直距離需滿足水霧錐相交的要求^[3]。水霧噴頭應帶過濾器,以防止噴頭堵塞。水噴霧管道及噴頭還需核實與電纜及設備的帶電安全距離。變壓器水噴霧管道布置示例圖如圖1所示。

2.3 氣體滅火系統

根據DL5027—2015《電力設備典型消防規程》及《國網設備部關于印發變電站(換流站)消防設備設施等完善化改造原則(試行)的通知》(設備變電(2018〕15號)要求,在電纜豎井和電纜隧道設置懸掛式超細干粉、氣溶膠或火探管式滅火裝置,變電站一般在電纜層、電纜豎井增設超細干粉滅火裝置。

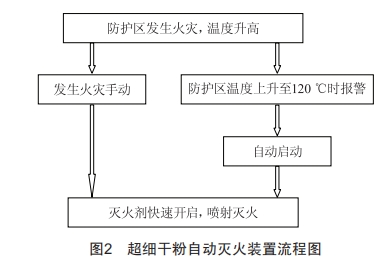

變電站地下電纜層和室內電纜豎井配置非儲壓 式懸掛式超細干粉滅火裝置。超細干粉自動滅火裝置工作流程圖如圖2所示。

2.4 泡沫噴霧滅火系統

泡沫噴霧消防滅火系統由儲液罐、泡沫滅火劑、氮?dú)鈫?dòng)源、氮?dú)鈩?dòng)力源、電磁控制閥、水霧噴頭、管網等組成。在系統警戒狀態下,氮?dú)鈩?dòng)力源被壓縮在高壓鋼瓶?jī)?nèi)并維持系統滅火所需要的壓頭,由瓶頭容器閥組控制氣體的釋放,當變壓器或高壓電抗器火災探測報警裝置報警后,該報警信號聯動啟動瓶頭容器閥組及儲液罐出口的電磁閥或經人工確認后手動啟動瓶頭容器閥組及儲液罐出口的電磁閥進行滅火。泡沫噴霧管道主要布置在變壓器兩側及油枕上方,響應時間同水噴霧系統,均為60 s。

較早之前的變電站多采用泡沫噴霧滅火系統,根據最新的消防規范,主變消防采用水噴霧滅火系統,泡沫噴霧滅火系統逐漸淘汰。

2.5移動式滅火器系統

對室內建筑物和主變區域,均按GB50140—2005《建筑滅火器配置設計規范》、GB50229—2019《火力發電廠與變電站設計防火標準》及DL5027—2015《電力設備典型消防規程》的要求,設置不同類型的移動式滅火器。在明顯和便于取用的地點均設滅火器箱,滅火器分別按規范要求的種類、危險等級、保護距離等成組設置,并有明顯標記和說明。在主變壓器附近需設推車式滅火器,并配置成品消防砂箱及消防鏟、消防桶。

3優化建議

3.1 給排水優化建議

在站區內部做好綠化工作,根據實際情況合理選擇植被品種,比如一些耐干旱、生存力強、少養護的植被,可合理降低綠化用水量,同時保證環境效益^[4]。

在變電站給排水設計中,管道材質的選擇缺乏統一的標準。在實際設計過程中,應結合當?shù)氐膶?shí)際情況進行材質選擇,例如當?shù)赝临|(zhì)是否是濕陷性土質、是否是鹽堿地等,這些都和材質的選擇及防腐材質的選擇有很大的關聯。除此之外,還應充分考慮管材的安全衛生標準、管道管材安全使用的便利性與環保經濟性。為保證水資源的合理利用,應遵循節水原則,優先選擇節水型設備。

3.2 消防優化建議

3.2.1關于水噴霧的優化建議

根據GB50219—2014《水噴霧滅火系統技術規范》^[3],變壓器水噴霧滅火時間為0.4 h,有些偏遠站區,消防大隊距離較遠,運檢單位提出增加水噴霧滅火時長,以保證變壓器安全。因此,在投資增加不多的情況下,可適當加大消防水池的容積,以保證變電站的安全。

水噴霧要求響應時間為60 s,則雨淋閥室布置的位置顯得尤為重要,路程越遠,沿程損失越多,響應時間越長,供水壓力需求越大。若雨淋閥放置于配電樓,則距離末端變壓器太遠,有可能滿足不了響應時間要求,建議雨淋閥室單設于各變壓器相對中間位置。

對于廠區水噴霧主管的最低點處,也需注意設置放空閥排至雨水系統,在試水或火災結束后放空管道,以免積水造成管道腐蝕。另外,冬天應注意防止管道凍裂。

3.2.2關于消防水泵的優化建議

消防水泵按兩臺工作泵、一臺備用泵配置時,建議消防泵之間設置的啟動壓力間隔值適當加大。

消防系統平時靠穩壓泵和氣壓罐維持管網壓力,消防水泵的啟動受消防管網內水壓控制。第一臺消防工作水泵與第二臺消防工作水泵之間設置啟動差值,第二臺消防工作泵和備用泵之間設置啟動差值?，F(xiàn)場消防水系統試驗過程中,發現設置差值間隔很小,當啟動變壓器水噴霧時,管網壓力下降很快,兩臺工作泵間隔啟動時間很短,幾乎同時啟動,易造成跳閘事故。

其根本原因如下:水噴霧滅火系統為開式系統,雨淋閥一打開,消防流量大,電動消防泵啟動后達到額定出力需要有一個過程,瞬時達不到額定出力,則設定的壓力維持不住,管網壓力下降很快,造成兩臺消防泵幾乎同時啟動,甚至備用泵也會啟動,易造成跳閘事故,影響供電及系統安全。

因此,建議在配置兩用一備消防工作泵時,將兩臺工作泵之間及工作泵和備用泵之間的啟動壓力間隔值適當加大,滿足消防泵安全要求。

3.3 事故優化建議

根據《火規》規定,戶外單臺油量為1 000 kg以上的電氣設備,應設置貯油或擋油設施,其容積宜按設備油量的20%設計,并能將事故油排至總事故油池[1]。故單臺小于1 000 kg的電氣設備,一般設備下方不設置油坑。但據運行人員反饋,電氣設備檢修或者故障時,會有油泄漏,流至雨水管道,造成污染。建議在未設置油坑的電氣區域設置排水溝,統一接至事故油池,經油水分離后,可截留油污,避免污染。

4 結束語

為保證變電站的安全和穩定運行,需先制定好給排水及消防設計的標準,再根據當?shù)貙?shí)際情況,結合運檢單位實際運行的經驗反饋,進行系統的優化。設計的過程中需滿足變電站穩定運行、消防安全、環保、節能要求,給變電站的建設奠定一個扎實的基礎。

[參考文獻]

[1] 火力發電廠與變電站設計防火標準:GB 50229—2019[S].

[2]沈聰兒.新標準頒布后的燃煤電廠消防給水設計[J].浙江電力,2015,34(4):49-53.

[3] 水噴霧滅火系統技術規范:GB 50219—2014[S].

[4]石成杰.變電站給排水設計特點及對策[J].建筑工程技術與設計,2017(11):1720.
