0引言

電力系統作為石化企業生產中不可或缺的關鍵環節,其穩定可靠的運行對于保障生產安全、提高生產效率至關重要。本文所述石化企業的某變電所,位于電壓等級為6 kv的中壓范圍,采用了單母分段運行方式。這種運行方式具有靈活性高、可靠性強的特點,適用于大規模工業生產的需求,為企業的穩定運行提供了堅實保障。

在該變電所的關鍵設備選擇中,開關柜起著至關重要的作用。本文所述變電所采用了西門子公司的8BK20開關柜搭配西門子公司的3AH3斷路器方案。為了進一步保障電力系統的安全運行,該變電所還采用了南瑞電氣公司的PCS-9627綜合保護裝置。 PCS-9627是一款專業化的電力系統保護設備,具備先進的監測、診斷和保護功能,能夠有效應對各種電氣設備可能出現的故障和異常情況,保障了電力系統的穩定性和安全性。

本文將通過對一起開關柜異常跳閘事件的深入研究和分析,對變電所的綜合保護裝置設置、電氣專業儀表專業界面判定等方面進行全面探討,為類似變電所維護和運行提供參考和借鑒。

1 事件經過

2018年12月6日16:50,收到關于某變電所某泵停止運行的緊急通知,立即組織現場人員前往現場進行調查。

首先,調取了現場錄像,以排除人為誤操作等因素造成泵停止運行的可能影響。經過仔細觀察和分析,未能發現任何異常操作或外部干擾。

接著,由儀表專業的技術人員對DCS(分散控制系統)進行了檢查。檢查結果顯示,DCS未顯示任何異常,泵停止運行并不是由系統故障引起的。隨后,對參與聯鎖的流量計進行了詳細檢查,同樣未發現異常情況。值得注意的是,聯鎖系統也沒有發出任何跳閘信號,這表明泵停止運行不是由儀表系統中的故障引起的。

在儀表專業的檢查結果未能找到問題后,轉而由電氣專業的技術人員對綜合保護裝置進行了排查。經過仔細檢查,發現綜合保護裝置沒有任何故障報警記錄,二次端子排連接完好,不存在松動短路等情況。因此,初步排除了電氣系統中的故障導致泵停止運行的可能性。

然而,令人困擾的是,盡管進行了仔細的現場調查和專業排查,但仍未能找到導致泵停止運行的明確原因。這使得調查陷入了僵局,無法進一步展開。

2 原因查找

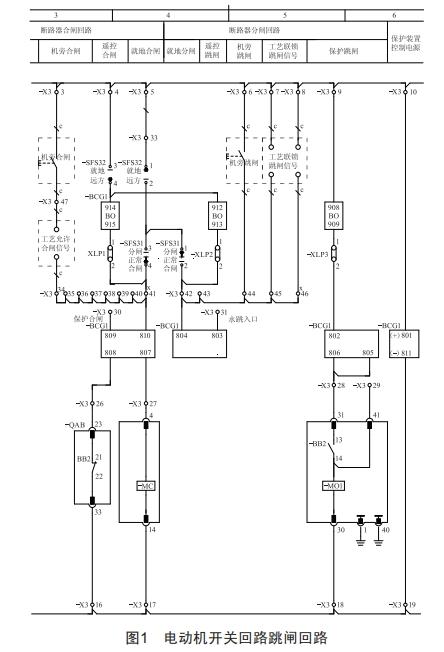

對開關柜二次原理圖(圖1)進行仔細分析,確定了兩個能夠觸發跳閘的開入點,即綜保裝置的804和802端子。鑒于跳閘事件未能產生任何報文記錄,推測聯鎖跳閘的概率較高。然而,儀表專業并未記錄到聯鎖跳閘的事件,因此需要進行更深入的排查工作。

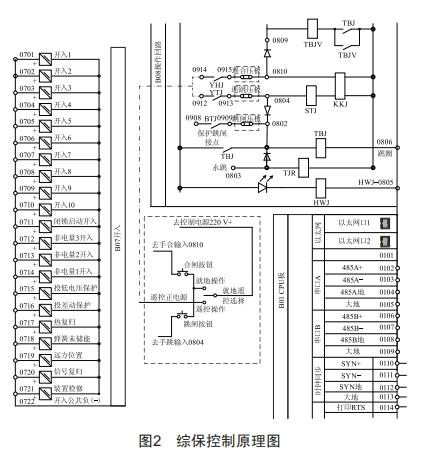

再進一步審查綜保裝置的控制原理圖(圖2),發現開入1~8在跳閘后并未產生相應的報文記錄。因此,決定對非電量1線路進行改造,因?yàn)榉请娏?觸發跳閘時會生成相應的報文記錄,有利于跳閘事件的追溯和分析。

考慮到聯鎖跳閘和機旁跳閘共同接入綜保804開入端子,導致無法準確判斷跳閘是由機旁操作還是聯鎖觸發所致。因此,決定保持機旁跳閘不變,而將聯鎖跳閘的接線改接至非電量1,即綜保714端子,以確保更精確地監測和區分跳閘事件的根本原因。

這一系列改動有助于提高系統的穩定性和可靠性,降低未來跳閘事件發生的概率,同時為跳閘事件的原因分析和故障排除提供更為準確和可靠的數據支持。

南瑞繼保PCS-9627D綜合保護裝置設有三路非 電量保護,兩路可以通過控制字選擇跳閘或報警,一路直接跳閘。第一、二路非電量保護延時可到100s,第三路非電量保護延時可到4 000 s^[1]。

根據說明書可知,因?yàn)槭菂^(qū)分機旁跳閘和聯鎖跳閘,不需要延時,故選擇接入非電量1,設置延時為0s。而如果選擇接入非電量3則是一種功能上的浪費,可預留給需要長延時的分閘信號。在報警與跳閘之間設置跳閘,否則聯鎖無法分閘,將會造成聯鎖失效,導致裝置工藝上的事故。

3 改造后效果分析

經過線路改造后,再次啟動了泵,并密切觀察了開關柜的狀態。然而,令人遺憾的是,在不到24 h的時間內又發生了異常的跳閘事件。

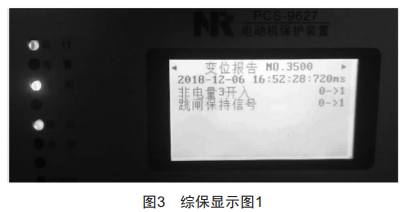

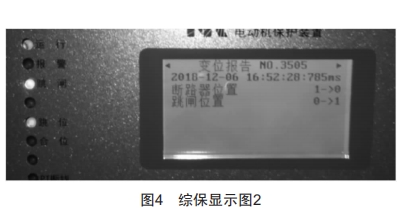

迅速檢查了綜保裝置的狀態,發現非電量1開入信號的出現時間為16:52:28.720,如圖3所示。而開關變位信息顯示跳閘時間為16:52:28.785,如圖4所示。這一發現表明,跳閘是由聯鎖觸發引起的,并且聯鎖信號導致開關變位所需時間為65 ms。

基于以上分析,排除了跳閘事件由電氣故障引起的可能性。因此,決定由儀表專業繼續進行故障原因的進一步分析和診斷。這將有助于確定跳閘事件的確切原因,并采取針對性措施來解決問題,以確保系統的穩定性和可靠性。

4其他改造方案

在解決問題的諸多思路中,本文所述的方法是其中之一。除此之外,還有一種更為直接的改造方案可供考慮。該方案旨在改造控制回路,通過移除綜保裝置中的機旁跳閘和聯鎖跳閘功能,并在兩個回路中各增加一個中間繼電器來實現更精準的監控。這一方法的操作方式如下:將中間繼電器的輔助觸點接入跳閘線圈,再將輔助觸點連接至一個指示燈,從而能夠清晰地區分出是哪個回路導致的跳閘情況。

然而,盡管這種方法在實現跳閘監控上有一定的優勢,但也存在一個明顯的弊端,即無法記錄跳閘發生的時間。盡管原有的功能不能彈出報文,但可以將跳閘事件的發生時間記錄下來,作為事件存儲,為后續的事故頻率統計提供重要參考。這一記錄能使相關工作人員更全面地了解系統運行的穩定性和可靠性,從而更好地指導后續的維護工作和系統優化。

考慮到這一方法的實施可能對系統的運行產生影響,還需要進行充分的風險評估和效果驗證。在實施過程中,需要嚴格遵循相關的技術標準和操作規程,以確保改造工作的順利進行和系統的安全穩定。此外,還應該密切關注改造后系統的運行情況,及時發現并解決可能出現的問題,以確保系統持續穩定運行,并為用戶提供可靠的保障。

綜上所述,盡管這一改造方案存在一定的局限性,但通過合理應用和配合其他技術手段,其局限性完全可以克服,實現對系統運行狀態更加精準的監控和有效管理,從而確保系統能夠持續、穩定、可靠地運行。針對功能簡單且落后的綜保產品,可以采取多種手段來提升其性能和可靠性。其中一種方法是在控制回路中引入繼電器、自保持回路和信號指示燈等設備,以實現所需的功能。這些額外的裝置不僅可以增強系統的性能,還能提高其穩定性和可靠性。

5 結束語

然而,隨著電氣儀表專業的發展,也必須認識到,盡管這些額外裝置帶來了明顯的益處,但在連接緊密的專業環境中,故障排查往往變得更加復雜和困難。這種復雜性不僅會增加故障診斷的成本,還可能導致專業間的推諉扯皮現象。在實際工作中,常常會遇到電氣和儀表專業之間的界面問題,這需要充分利用現有的技術手段來加以解決。

因此,為了確保系統的正常運行和維護,需要采取一系列措施。首先,應該明確劃分電氣和儀表專業之間的責任和職責,確保各自的工作范圍清晰明確。其次,需要建立起高效的溝通機制,確保不同專業之間能夠及時分享信息和交流問題。此外,針對可能出現的故障情況,還應該制定詳細的應急預案和故障處理流程,以便在出現問題時能夠快速、有效地進行應對。

另外,還可以考慮采用先進的遠程監控和診斷技術,通過實時監測系統運行狀態,及時發現并解決潛在的故障隱患。這種技術不僅能夠提高故障診斷的效率,還可以降低維護成本,提升系統的整體性能和可靠性。

總之,雖然在改進功能簡單且落后的綜保產品時會面臨一些挑戰,但通過合理利用現有的技術手段和加強專業間的協作,完全有能力確保系統的正常運行和維護,以滿足用戶的需求和期望。

[參考文獻]

[1] 南京南瑞繼保電氣有限公司.PCS—9627D電動機保護裝置技術和使用說明書[Z],2010.
