在關于直流掃描分析的這一部分,?我們研究一些基本的 改進分析可能性的概念,能夠?qū)嵤┳詣?dòng)測量程序,如果人工完成,則需要大量額外工作。

導言

回顧之前的直流掃描分析是一種特性,它允許模擬發電機電壓或電流值變化的電子電路,這一程序使人們能夠在單一圖表中獲得一個或多個理想值的趨勢。在這種情況下,x軸代表的不是時間,而是變化電壓的值,而y軸代表的是設計者所希望的任何其他電氣量。它是用"指令"。在實踐中,就好像你在運行許多模擬,在這些模擬中,你改變了一個參數的值。例如,如果您想運行從0V到5V的輸入電壓分析,可以在電路描述文件中使用以下命令:

.DC VIN 0V 5V 1V

結果肯定比下面的模擬要快:

.DC VIN 0V 5V 50uV

后者涉及對50伏電壓進行分析的推進步驟,而該軟件生成的分析文件在質量存儲器上占用了更多的空間。因此,設計者在執行這種類型的分析時必須謹慎對待步驟集。提供一個大的初始步驟,然后在模擬過程中減少它是一個好主意,以獲得更精確和最優的結果。

多電壓源嵌套分析

更專業的使用"。直流指令涉及多個發電機的電壓(或電流)。圖1中的圖表顯示了對晶體管的偏置。它包括以下組成部分:

· V1:是為晶體管集熱器提供負載的電壓發生器

· V2:是使晶體管底座極化的電壓發生器。

· 問題1:是NPN2N2222晶體管嗎?

· R1:是220科姆的基阻器

· R2:是收集器電阻(負載)的2.2歐姆。

盡管兩個發電機(V1和V2)在圖上顯示了一個固定電壓,但實際上在模擬中它的變化越來越大。

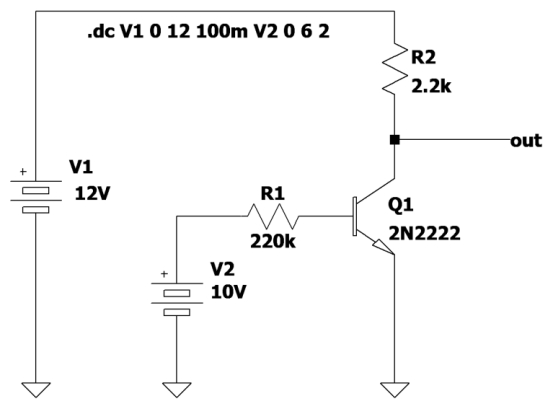

圖1:具體使用.直流指令,在模擬中可以同時改變多個發電機的值

從電路圖中可以看出,有一個指令允許在電壓域進行電子模擬,其中改變和處理兩個發電機的值。所使用的指令如下:

.DC V1 0 12 100m V2 0 6 2

讓我們分析以下提供的參數:

· V1011200m:表示將對參數V1進行電壓掃描。掃描從0V開始,到12V結束,電壓增量為100MV。處理和掃描值為121(0V,0.1V,0.2V,...,11.8V,11.9V,12V)。

· 表示將對參數V2進行電壓掃描。掃描從0V開始,到6V結束,電壓增量為2V。處理了4個值(0V、2V、4V和6V)。

將考慮到V1和V2的所有指定值進行掃描分析,計算掃描中每一電壓值在電路中的電流、電壓和其他數量。在這種情況下,軟件建立了一個平方矩陣,其中的最終值是相對于兩個電壓的組合計算的。在運行模擬時,由于兩個電壓的變化,在圖中顯示了收集器的電壓,如圖2所示。根據指令中設置的間隔,可以讀取四個不同的圖圖,圖中的電壓與收集器V1和V2的電壓有關。

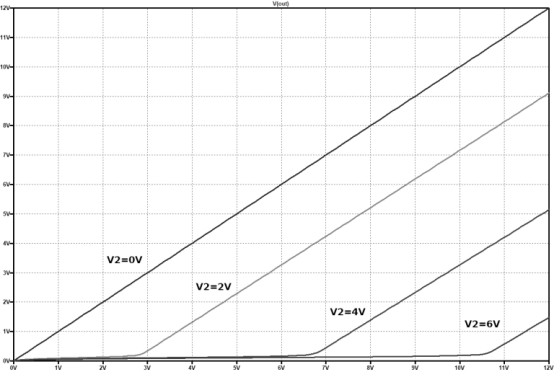

圖2:多參數。直流模擬允許許多測量曲線

上一節所審查的例子使用了一種線性掃描,其中電壓或電流的增加是根據一階的線性方程發生的,例如:

Y=AX+B

在它中,指定了初始值、最終值和增量步驟。例如,指令

. DC V1 5 8 0.5

生成7個電壓V1的測量點,電壓從5V到8V呈線性變化,增加0.5V(5V,5.5V,6V,6.5V,7V,7.5V,8V)。隨著模擬所需時間的縮短,分析的分辨率更高。該方案提供的分析類型如下:

· linear

· octave

· decade

· list.

最后一個選項非常有趣,因?yàn)樗试S在不遵循特定序列的情況下指定任意值。

例如,指令:

.DC V1 list 1 1.5 3 3.5 8

通過指定一個輸入電壓值列表,而不是連續范圍,對電路進行電壓掃描分析。在這種情況下,指定的值是1V、1.5V、3V、3.5V和8V,在輸出時提供五個不同的鍵電壓,如圖3的圖表所示。在分析過程中,為列表中指定的每一個電壓值計算電路的電流、電壓和其他數量。當用戶想要分析電路在特定點的行為或?qū)μ囟妷褐颠M(jìn)行有針對性的測試時,這種離散值掃描分析是有用的。

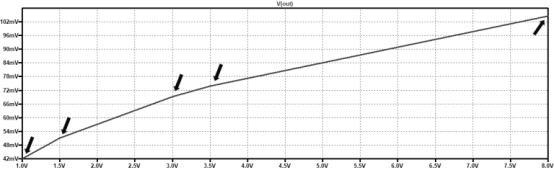

圖3:有五個預先設定電壓的模擬

下面是剛才檢查過的電路的網絡列表。注意晶體管模型的存在,通過"。模式"指令。

* DC Simulation by laocuo for LTspice

R1 N002 N003 220k

Q1 out N003 0 0 2N2222A

R2 N001 out 2.2k

V2 N002 0 10V

.dc V1 list 1 1.5 3 3.5 8

.model 2N2222A NPN(IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8E-12 CJE=25E-12 TR=100E-9 TF=400E-12 ITF=1 VTF=2 XTF=3 RB=10 RC=.3 RE=.2 Vceo=30 Icrating=800m mfg=NXP)

.backanno

.end...

直流指令和工作溫度

使用這個。直流指令,結合工作溫度,可以在掃描分析中評估溫度對電路參數的影響。確實,可以在特定范圍內掃描溫度,檢查電路對溫度變化的反應,并確定任何臨界點或異常。工作溫度分析的重要性在電路受不同工作條件或極端溫度影響的應用中變得尤為重要。為此,我們檢查了圖4中的簡單電路圖,圖4表示了共發射晶體管放大器。對于解決方案的類型,V(出)點已經完全配置為VCC/2電壓,即。,6V,由于電阻R1值為844489歐姆,使晶體管完全極化,使其工作點處于電壓的一半,溫度為22℃。

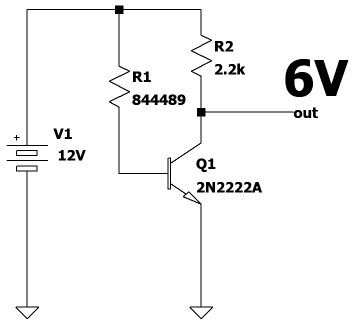

圖4:844489歐姆的電阻器R1將收集器電壓置于線性區域,正好是電源電壓的一半

現在,我們將找出溫度是如何影響晶體管的靜態行為的。...作為一個可以改變的變量。直流指令提供溫度和電壓或電流.要檢查在-10℃到+80℃之間的溫度下電路的行為,我們可以在電路圖中添加Lt2094CE軟件中的下列指令:

.DC temp -10 80 100m

它用于對電路進行溫度掃描分析.讓我們?cè)敿?xì)了解指令中規定的參數代表什么:

· 溫度:表示掃描中變化的溫度參數

· -10:是掃描中溫度的初始值,以攝氏度表示

· 80:掃描中溫度的最終值,以攝氏度表示

· 100米:掃描中每一步的溫度上升,以攝氏度表示。在這種情況下,增量為0.1℃。

在分析過程中,電流、電壓和其他電路的數量將計算為掃描中指定的每個溫度值。因此,這種分析對于評估溫度對電路行為的影響和識別臨界點或熱異常是有用的。有趣的是,在圖5中的圖表中觀察到,隨著晶體管工作溫度的上升,由于通過電子管的電流的平行增加,收集器電壓降低。?半導體 .圖中顯示了用LTPISY和NGGPISY獲得的圖表,其中考慮到后一種軟件的網絡列表如下:

* Temperature Sweep with ngspice

V1 N001 0 12V

R1 N001 N002 844489

Q1 out N002 0 0 2N2222A

R2 N001 out 2.2k

.model 2N2222A NPN(IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8E-12 CJE=25E-12 TR=100E-9 TF=400E-12 ITF=1 VTF=2 XTF=3 RB=10 RC=.3 RE=.2)

.control

dc temp -10 80 100m

plot v(out)

.endc

.end

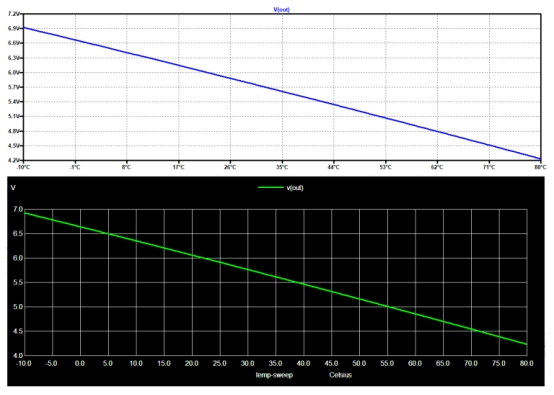

圖5:隨著晶體管工作溫度的上升,收集器電壓降低。

在這一點上,觀察晶體管隨溫度變化的功率耗散圖也是非常有趣的。圖6中的圖表顯示了晶體管在-10℃到+80℃的溫度范圍內的功率耗散曲線。在這種情況下,晶體管的最大耗散度為16.372866兆瓦,溫度約為22℃。圖中顯示了LTPISY分析(上)和NGGSY分析(下)。這兩個圖實際上是相同的.恩奇斯的網絡表與LT奇斯的略有不同,建議如下:

* Temperature Sweep for ngspice

V1 N001 0 12V

R1 N001 N002 844489

Q1 out N002 0 0 2N2222A

R2 N001 out 2.2k

.model 2N2222A NPN(IS=1E-14 VAF=100 BF=200 IKF=0.3 XTB=1.5 BR=3 CJC=8E-12 CJE=25E-12 TR=100E-9 TF=400E-12 ITF=1 VTF=2 XTF=3 RB=10 RC=.3 RE=.2)

.probe alli

.control

dc temp -10 80 100m

plot V(out)*I(R2)+V(N002)*I(R1)

.endc

.end

具體而言,目前對LTPASY的測量是通過以下指令進行的:

V(out)*Ic(Q1)+V(N002)*Ib(Q1)

以下指示適用于恩干斯:

plot V(out)*I(R2)+V(N002)*I(R1)

還請注意該指令允許測量和處理所有電流,默認情況下不存在。

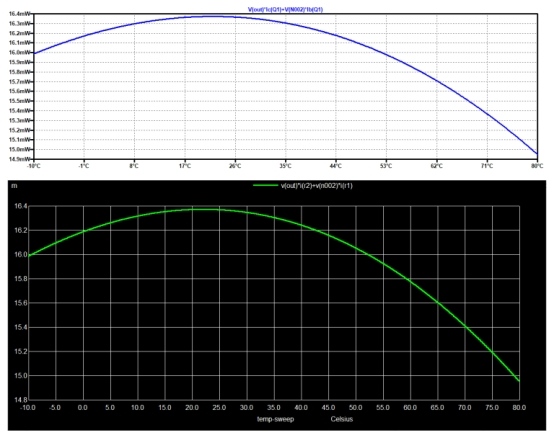

圖6:晶體管功率耗散隨溫度變化的圖表

結論

本文總結了用香料對直流掃描分析的討論.下一部分將涵蓋其他有用和有趣的主題使用spice電子模擬器。
