一、MOS驅動電路

MOS管開關電路在DC-DC電源、開關控制、電平轉換等電路中都有普遍的應用，今天就和大家一起學習一下MOS管柵極驅動的設計注意事項。

那首先，我們來簡單看一款MOS驅動電路，大家好有一個感性的認識。

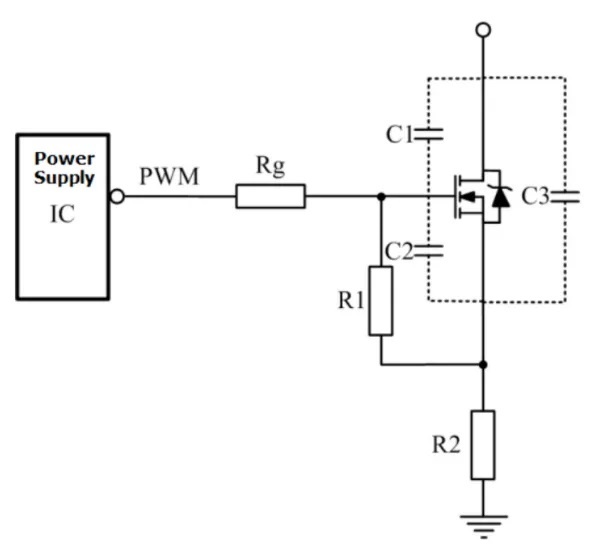

1、IC直接驅動型

這種電路通過電源IC直接提供驅動信號給MOS管的柵極。其結構簡單，成本較低，適用于對開關速度要求不高的場合。

但需要注意的是，如果電源IC的峰值驅動電流不足，可能會導致MOS管開啟速度較慢。

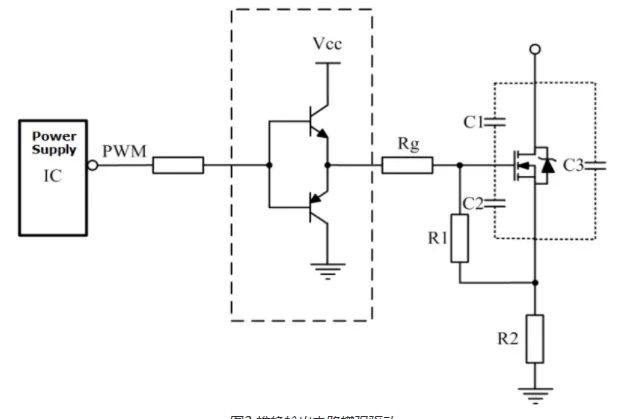

2、推挽輸出電路增強驅動

是一種增加電流供應能力的驅動電路。它由兩個互補型MOSFET組成，一個是N通道MOSFET，另一個是P通道MOSFET。當輸入信號為高電平時，N通道MOSFET導通，P通道MOSFET截止；當輸入信號為低電平時，情況相反。這樣，通過兩個管的互補工作，推挽電路能夠快速完成柵極電容的充電過程，增強驅動能力。

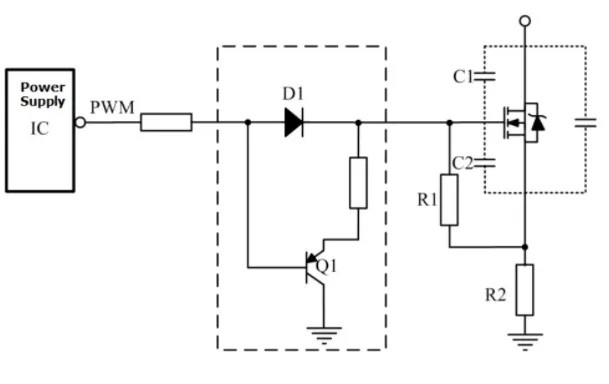

3、驅動電路加速MOS管的關斷

在關斷的瞬間，驅動電路加速MOS管的關斷電路能夠提供低阻抗的通路，使MOS管的柵極和源極之間的電容快速放電。

該圖顯示的是一種常見的加速關斷電路，它利用三極管釋放GS電容的電荷，實現最短時間內的放電，從而最大限度地減小關斷時的交叉損耗。

二、MOS管柵極驅動電路設計注意事項

模電課本上定義MOS管為一種壓控流型器件，理想狀態下，當MOS管處于開關狀態時，開關波形應該和控制信號電壓波形一樣標準才對，可實際情況并不總?cè)缛艘狻?

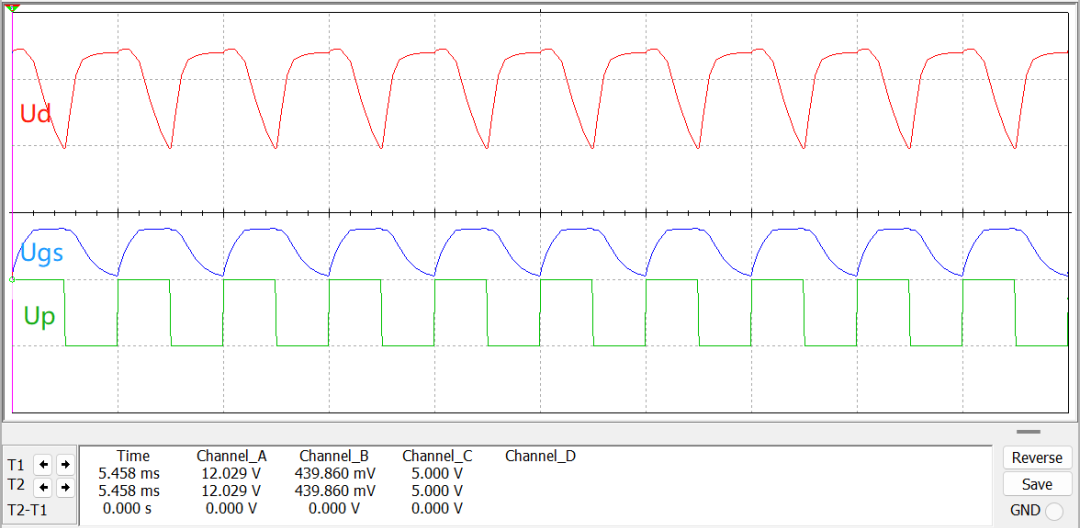

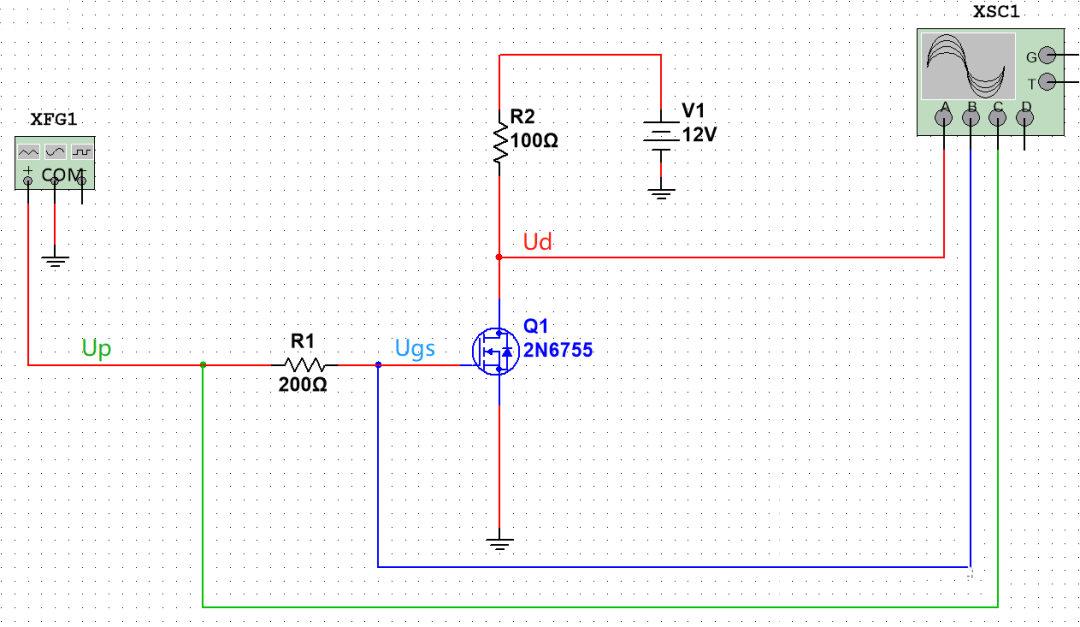

如下圖所示，輸入信號為1MHz，幅度5V的方波信號，通過200ohm電阻R1連接到NMOS的柵極。從波形中可以發現，Ud電壓最小值還在5V左右就又開始上升，即開關并未完全導通。

了解過“密勒平臺”的同學應該都知道，MOS管GS和GD之間分別有一個等效電容，電容兩端電壓不能突變，因此當柵極加上一個開關信號時，本質上就是對這些電容進行充放電，來使Vgs電壓達到導通和關閉的門限。

當柵極串聯較大的電阻后，柵極上的充放電電流就比較小，對電容的充電速度較慢，因此就會出現上述MOS管還未完全導通，下一個關閉MOS管的信號又到達的情況。

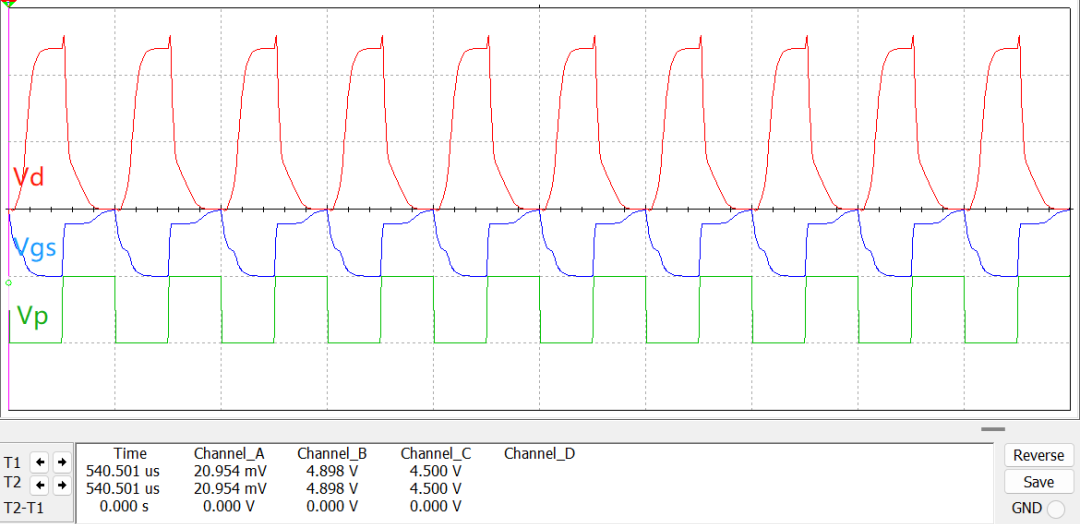

這時，我們將串聯電阻R1縮小為20ohm，可以看到Vd電壓信號基本保持方波，且可以完全導通了。但是可以觀察到Ud關斷時，有較長的“爬坡”，這表明，即使柵極驅動電流增大了，但是MOS管本身的開關頻率也是有上限的。

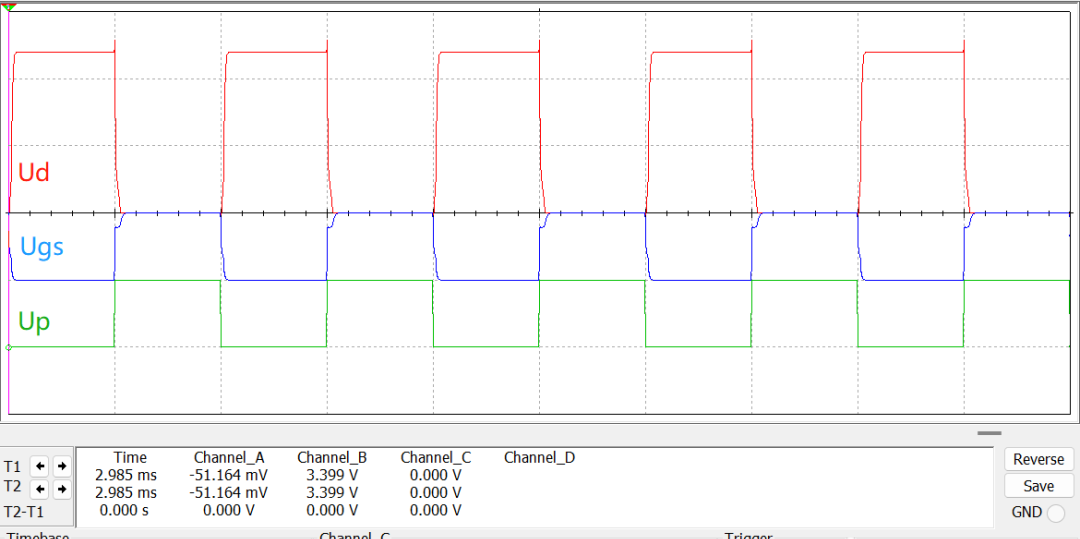

在上述基礎上，我們再將柵極驅動信號的頻率降低到100kHz，這時我們觀察到Ud和Ugs基本都是一個比較標準的方波信號（通過Ugs信號能觀察到“密勒平臺”），一般我們認為這樣的驅動才是合格的。

針對前兩種不完全導通和邊沿爬坡較緩的現象，會產生哪些問題？

從功耗的計算公式P=U*I來看，當MOS管完全導通時，我們可以近似認為MOS管的損耗為0，即MOS的損耗僅存在于開關過程，即電壓、電流都不為0的時候。當MOS不完全導通或者邊沿較緩時，MOS管本身的損耗就會加大，會加重MOS管的發熱，嚴重的會導致MOS管燒毀。
