對于DC-DC開關電源，在設計階段需要進行一些電源常規測試，確保電源系統的穩定性和性能可以滿足要求，本文主要從原理上分析靜態紋波和動態響應時產生的過沖/下沖，并提供一些改善方法。

DC-DC

-開關電源基本原理-

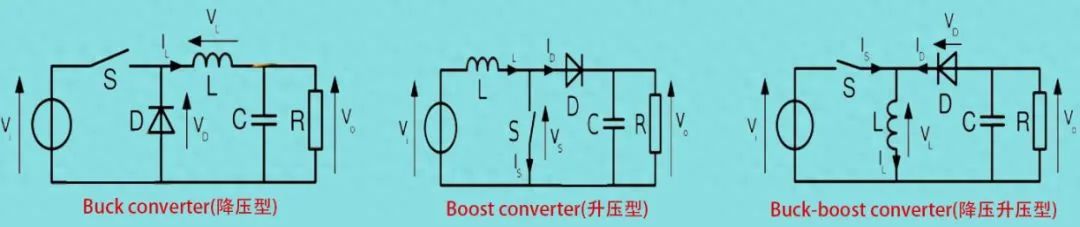

首先，對DC-DC開關電源的原理進行簡單的分析，以buck電路為例：

由功率轉換，采樣反饋，邏輯驅動這幾個主要部分組成。

通過前面的原理分析，我們可以看到，電感的電流并非純直流，而是附加了三角波形狀的紋波電流，并且紋波電流通過輸出電容濾掉。

輸出電容并非理想電容，存在寄生參數，可分解為等效寄生電感(ESL)，等效寄生電阻(ESR)，電容(C)的串聯電路，電感紋波電流流過輸出電容時，會在ESL，ESR和C上產生電壓紋波。

從以上公式可以看到，輸出紋波主要受到電容寄生ESL，ESR，C的值和電感紋波電流影響。

-靜態紋波改善措施-

想要降低輸出紋波，主要就是降低電感紋波電流和電容寄生參數，增大容值，可通過如下措施進行優化：

增大感值，可以降低電感紋波電流;

提高開關頻率，可以降低電感紋波電流;

增大容值，降低電感紋波電流在電容上充放電產生的紋波;

輸出電容更換為ESL/ESR更小的電容，例如MLCC。

-動態負載過沖/下沖-

在負載發生跳變時(突然增大或者減小)，電感電流無法快速跟隨負載變化，會導致能量不足或者過剩，從而出現下沖/過沖，如下圖所示：

負載電流突然增大，電感電流受到控制器TON和電流斜率的限制，無法實時滿足負載需求，這部分額外的能量需要輸出電容端提供，即輸出電容放電，輸出電壓出現下沖;

負載電流突然減小，由于電感電流下降斜率小于負載電流下降斜率，導致電感上能量過多，從而對輸出電容進行充電，輸出電壓出現過沖。

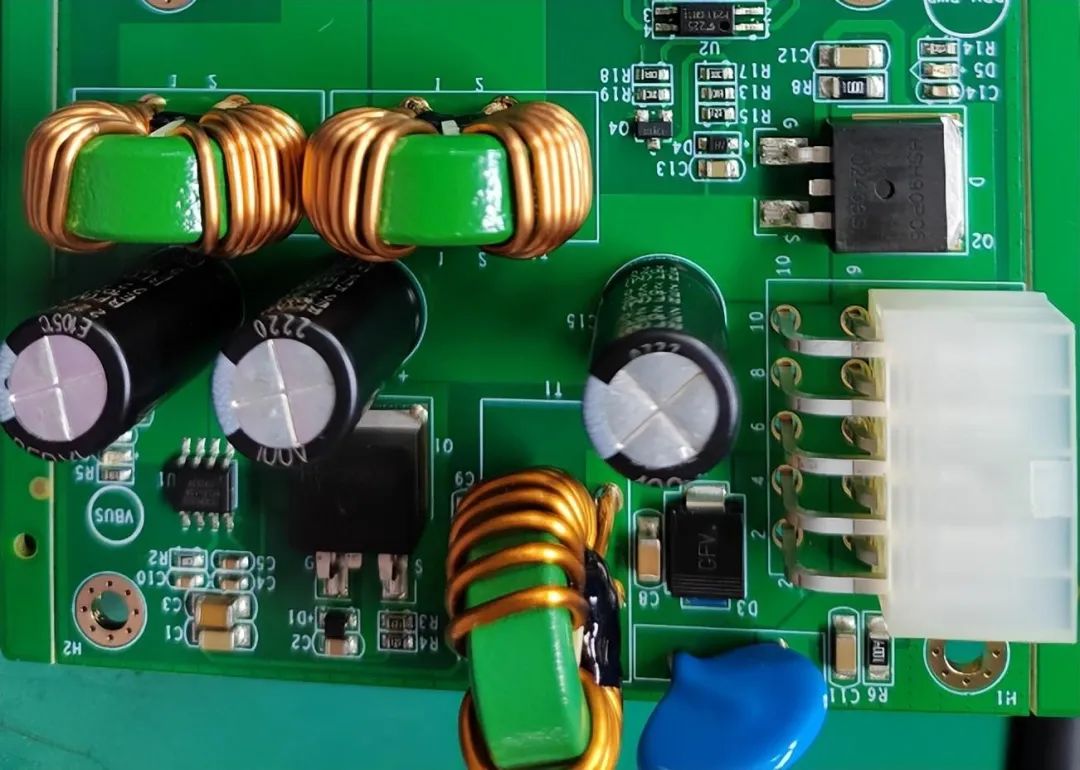

在電子設備中，電源模塊是核心組件，將輸入直流電壓轉為設備所需的各種直流電壓。DC-DC電源轉換器，特別是基于開關方式的轉換器，因其高效、小體積和輕重量等優點被廣泛應用。但設計優秀的DC-DC電源轉換器并不容易。布局、電磁兼容性、電流和散熱管理等方面均需深思熟慮和精細調整。

為優化供電性能，開關電源應靠近芯片放置，避免輸出線過長導致壓降。為降低電磁干擾，避免在開關電源周圍布置敏感元器件。為增強穩定性和可靠性，需考慮布線策略、地線加粗、散熱地設計等因素。

01

DC-DC電源應用介紹DC-DC應用類型簡介

DC-DC電源是直流電壓轉換的核心設備，包括LDO等類型。其中，利用開關方式實現的器件常被稱為DC-DC轉換器。這類電源具有功耗小、效率高、體積小、重量輕、可靠性高等優點，并能抗干擾、寬范圍輸出，因此在電子領域被廣泛應用。

02

DC-DC電源工作原理

DC-DC電源的工作原理涉及到電壓的轉換和調節。這個過程主要是通過開關電源的變換器來實現的。DC-DC變換器在開關電源中負責將輸入的直流電壓轉換為所需的輸出直流電壓。一般情況下，這個變換器的工作原理可以分為三個主要步驟：

1)濾波：當市電經過輸入開關接通后，首先經過整流電路變成脈動直流電，再經過濾波電路濾除紋波，變成平滑直流電，供給變換器進行變換。

2)變換：DC-DC變換器將輸入電壓通過功率開關管和儲能電感產生一定的脈沖功率，然后利用脈沖變壓器、整流濾波電路，得到相應的輸出電壓。電壓的轉換通過PWM(脈寬調制)或PFM(頻率調制)控制開關管的開關時序來實現。在開關電源中，開關管的開關速度非?？欤话阍趲资⒚氲臅r間內完成開關動作，這個速度要比傳統線性電源的調整速度快很多。

3)調節：輸出電壓的穩定是通過反饋環路來實現的。當輸出電壓升高時，通過取樣電阻取得的樣本信號就會升高，這個信號與基準電壓比較后得出的誤差信號就會增大，然后通過PWM或PFM控制的方式減小開關管的導通時間，從而降低變換器輸出的平均功率，實現輸出電壓的穩定。

03

關鍵器件的選擇

1、輸出電感

電感儲存磁能，確保電流穩定輸出。選擇電感時需權衡大小，大電感損耗小但響應慢，小電感快速響應但損耗大。考慮飽和電流，保證濾波效果。

2、分壓電阻

分壓電阻形成分壓網絡，反饋輸出電壓給控制電路，精準控制PWM占空比，穩定輸出電壓值。選擇高精度電阻，確保電路精確性。

3、輸入電容

選擇輸入電容需考慮等效電感和自諧振頻率。大容值電容濾除低頻噪聲，小容值電容濾除高頻噪聲。組合并聯使用可實現優異濾波效果，穩定輸入電壓并濾除交流成分。

4、輸出電容

輸出電容濾除開關紋波，確保輸出電流純凈。容值越大，阻抗越小，紋波更容易流過。選擇合適的輸出電容對電路穩定工作至關重要。

在挑選這些核心組件時，我們需要綜合考慮各種因素以求達到最佳平衡。比如電感的選取就在效率和響應速度之間尋找平衡;而分壓電阻則需要精確穩定地反饋電壓;輸入輸出電容則需要根據不同的工作頻率噪聲特性來進行挑選;最后的輸出電容更是要綜合考慮容值和ESR以最小化紋波。通過精心的挑選，我們可以使電路在高效、穩定的狀態下工作，從而將電路的性能發揮到極致。

04

DC-DC電源布局布線建議

電源模塊布局布線可提前下載芯片的datasheet(數據表),按照推薦的布局和布線進行設計。

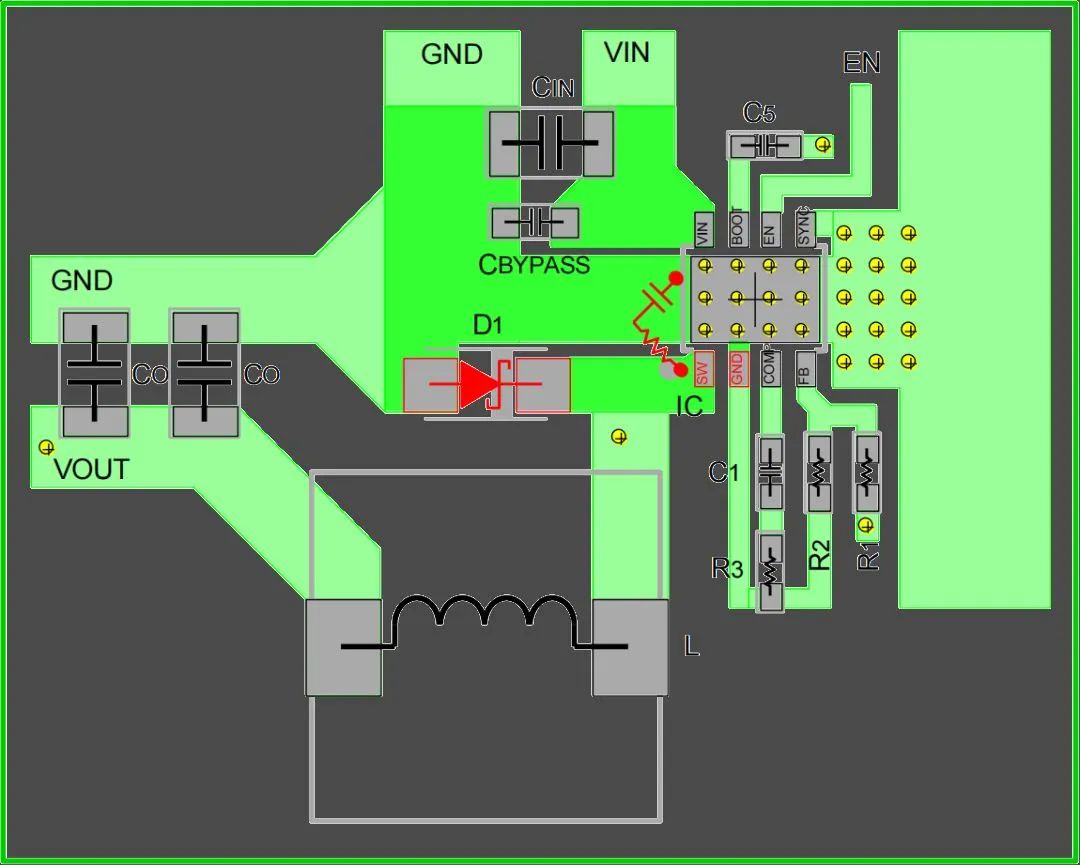

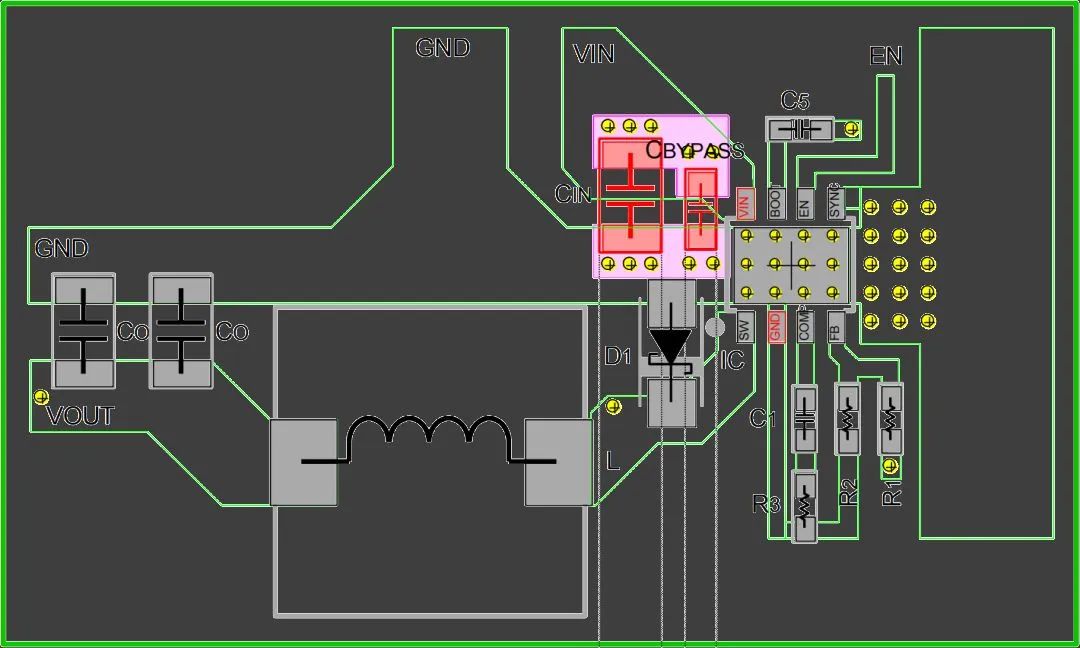

1、布局設計

1)芯片電源接近原則：對于為芯片提供電壓的開關電源，應確保它盡量靠近芯片放置。這樣可以避免低電壓輸出線過長，從而減少壓降，確保供電性能不受影響。

2)避免電磁干擾：開關電源在高電壓大電流的狀態下工作，可能會引發復雜的電磁兼容性問題。因此，開關電源周圍應避免布置敏感元器件，以減少電磁干擾對元器件工作的影響。

3)以電源芯片為核心布局：在布局時，應以開關電源芯片為核心元器件進行組織。電源濾波器的輸入及輸出端在布局時要確保足夠的距離，防止噪聲從輸入端耦合到輸出端。元器件應整齊、緊湊地排列在PCB上，以減少和縮短各元器件間的引線和連接。

2、布線設計

1)避免平行導線：輸入、輸出端用的導線應盡量避免相鄰平行，以減少不必要的電磁干擾。

2)加粗地線：加粗輸入和輸出之間的地線，能夠確保電流穩定，并減少反饋耦合。

3)強電流引線處理：強電流引線，如公共地線、電源輸入/輸出線等，應盡可能加粗。這樣可以降低布線電阻及電壓降，進而減小寄生耦合而產生的自激。

3、散熱考慮

1)散熱地面積：由于開關電源的散熱量比較大，散熱地(銅)的面積應盡量加大，以確保熱量的有效散發。

2)大面積鋪銅與打孔：輸入、輸出端應盡量大面積鋪銅并多打過孔，這樣不僅可以滿足電流的要求，還有助于提高散熱效果。

05

結語：

DC-DC電源轉換器在電子設備世界中扮演著至關重要的角色，其設計涉及到眾多精細且關鍵的環節。從理解其工作原理，到精心挑選核心組件，再到布局布線的優化設計，每一個環節都需要我們深入思考和精細操作。這不僅需要我們擁有扎實的專業知識，更需要我們具備創新思維和解決問題的能力。希望本文能對大家在設計DC-DC電源轉換器時提供一些有用的參考和幫助。
