今天，小編將在這篇文章中為大家?guī)?a href="/tags/差動放大器" target="_blank">差動放大器的有關報道，通過閱讀這篇文章，大家可以對它具備清晰的認識，主要內容如下。

一、差動放大器組成

典型電路如圖所示。

圖中輸入信號可看成由兩部分組成，其中幅度和極性都相同的部分稱為共模信號，記作uk(包括直流部分UIc和交流部分uic）；幅度相同極性相反的部分稱為差模信號，記作UId(包括直流部分UId和交流部分uid）。在電路左右側元器件參數完全對稱的情況下，對應于uIc的輸出為零，而對應于UId的輸出將為單管時的兩倍，體現了有差別才動作的特點。實際上，元器件參數和外界的影響不能保證完全對稱，共模輸入也產生一定的輸出。共模信號作用下的交流分量u0c和uic之比Auc，稱為共模電壓放大倍數；差模信號作用下的輸出交流分量u0d與輸入交流分量uid之比記作Aud，稱為差模電壓放大倍數；Aud與Auc的絕對值之比稱為共模抑制比（KCME）。一個優質差動放大器的共模抑制比可達一百萬倍(120dB)以上。

差動放大單元對共模信號有抑制作用，使溫度變化、電源電壓波動以及外界干擾這類共模信號輸出很小，得到廣泛應用。例如集成運算放大器的輸入級以及示波器中垂直、水平放大器的輸出級等。

二、分立差動放大器增益分析

經典的四電阻差動放大器如圖1所示，但是這種電路的性能可能不像設計人員想要的那么好。下面從實際生產設計出發，討論了與分立電阻相關的一些缺點，包括增益精度、增益漂移。

圖1. 經典分立差動放大器

該放大器電路的傳遞函數為：

若R1 = R3且R2 = R4，則公式1簡化為：

這種簡化有助于快速估算預期信號，但這些電阻絕不會完全相等。此外，電阻通常有低精度和高溫度系數的缺點，這會給電路帶來重大誤差。

例如，使用良好的運算放大器和標準的1%、100ppm/°C增益設置電阻，初始增益誤差最高可達2%，溫度漂移可達200ppm/°C。為解決這個問題，一種解決方案是使用單片電阻網絡實現精密增益設置，但這種結構很龐大且昂貴。除了低精度和顯著的溫度漂移之外，大多數分立差動運算放大器電路的CMR也較差，并且輸入電壓范圍小于電源電壓。此外，單片儀表放大器會有增益漂移，因為前置放大器的內部電阻網絡與接入RG引腳的外部增益設置電阻不匹配。

解決所有這些問題的最佳辦法是使用帶內部增益設置電阻的差動放大器，例如AD8271。通常，這些產品由高精度、低失真運算放大器和多個微調電阻組成。通過連接這些電阻可以創建各種各樣的放大器電路，包括差動、同相和反相配置。芯片上的電阻可以并聯連接以提供更廣泛的選項。相比于分立設計，使用片內電阻可為設計人員帶來多項優勢。

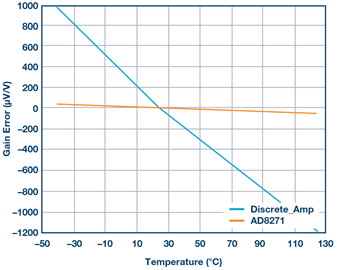

圖2. 增益誤差與溫度的關系——AD8271與分立解決方案比較
