隨著科技和智能設備的飛速發展，越來越多的電子產品應運而生，但隨之而來的電磁輻射問題也越來越多，電磁輻射污染問題成為了繼大氣污染、水污染及噪聲污染之后的第四大污染，復雜的電磁環境不僅容易在電子產品間相互影響，嚴重的還會影響到我們的生活質量以及我們的身心健康。汽車電子的CE測試在我們測試時也是相對棘手，電源問題甚至?xí)r鐘問題都會成為我們的痛點。本文將分享一個某車廠的360環視CE電流法測試整改案例分享，希望可以在整改CE時給到大家一些思路和啟示。

二摸底測試和思路分析

因?yàn)榭蛻羰枪┙o某車廠的產品，測試標準為該車廠的測試標準，EMC摸底測試可以借助電波暗示進行測試摸底，韜略科技的電波暗室可以滿足車載和消費類的RE、CE摸底測試。最終測試摸底數據如下：

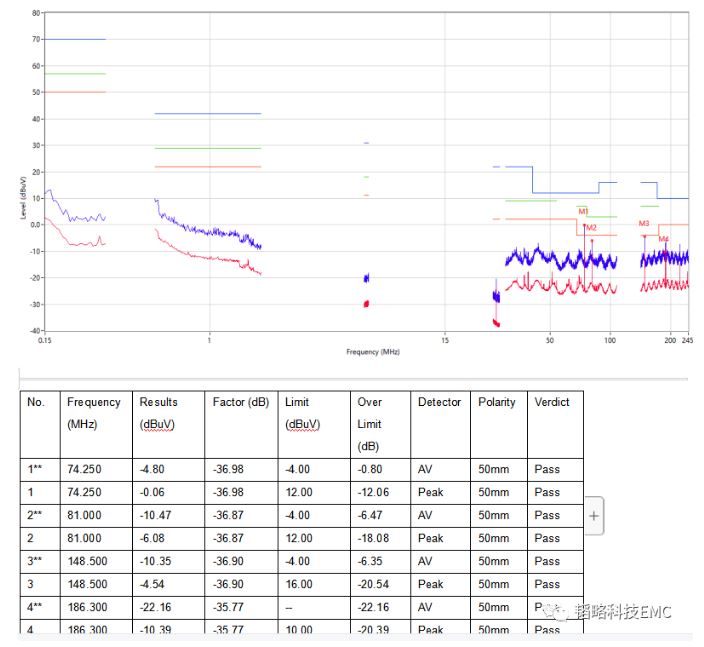

(50mm電流法測試摸底數據)

可以看出數據超標點為比較細的單支，從經驗判斷為是時鐘問題， 所以得確定是什么時鐘影響到了CE測試。

拿到測試摸底數據之后，就要開始對該產品進行問他排查，首先因?yàn)镃E電流法測試是全部線束都放在一個電流環上測試，所以要先確定到底哪些線束有上面的的測試數據超標點。首先因?yàn)檫@是款攝像頭產品，所以先排查一下攝像頭的線束，排查效果如下：

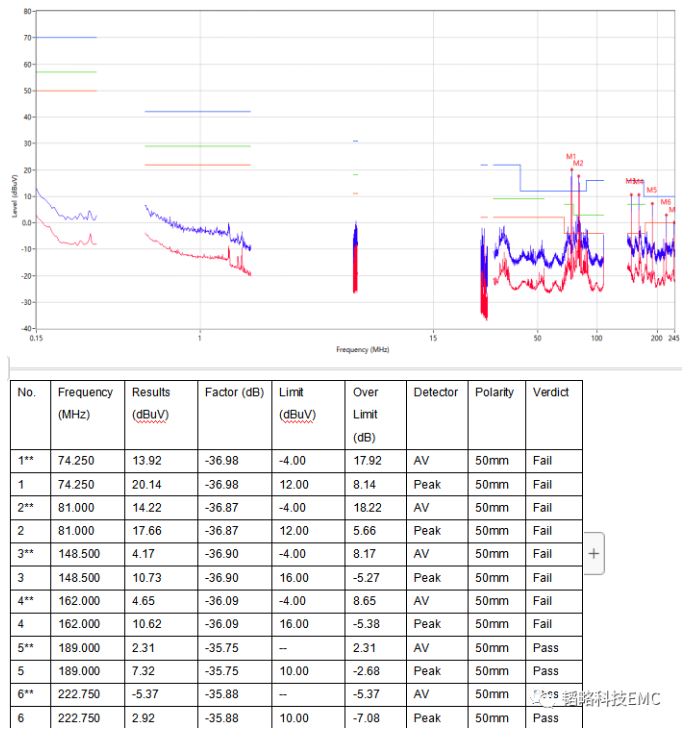

(單測攝像頭的數據)

單測攝像頭的數據線雖然余量不多，但是還是可以通過測試，這時候就剩下電源線，很有可能電源線是因?yàn)橹靼鍟r(shí)鐘耦合到電源線然后通過線束輻射出來，以下為單測電源線的數據：

(單測電源線數據)

可以看到，電源線的測試數據對比全部線束的數據，基本差不多，說明時鐘問題主要是因?yàn)槟硞€(gè)時鐘耦合到電源線束從而導致超標。

三問題整改

知道問題后，接下來就是針對問題進行整改，就像我們讀書時解方程一樣，以及知道問題源頭，現在主要就是要針對問題尋找“解”，因?yàn)槭且驗闀r(shí)鐘耦合到電源線束，而且在100MHz到200MHz左右，我們嘗試在電源端口加1nF電容進行濾波，該容值的電容濾波效果在該屏段有不錯的濾波效果，雖然有一定的效果，但是實際結果卻不盡滿意，結果如下圖：

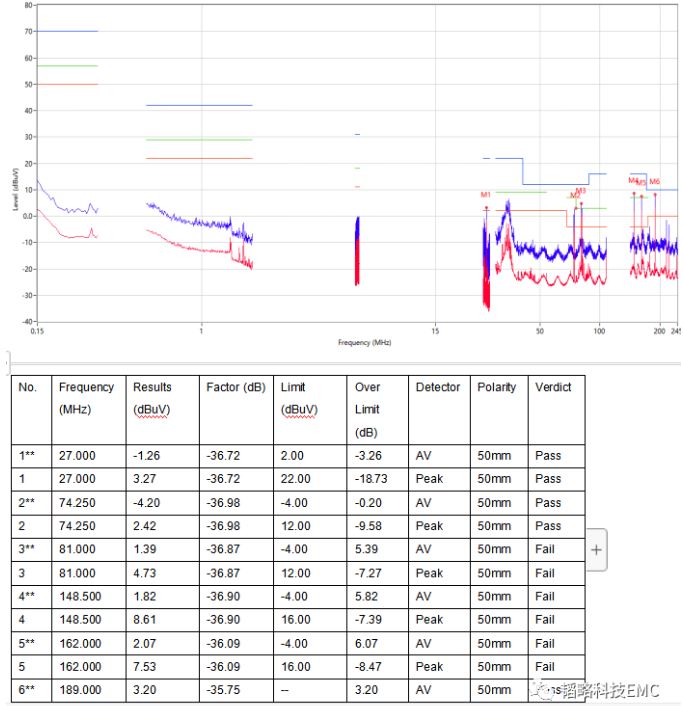

(在電源正極加1nF濾波電容的測試數據)

但是這也進一步說明時鐘是耦合到電源線上從而導致超標，那我們?yōu)V波沒有多大效果，那我們換個思路，用器件把干擾“堵住”。

在“堵”這方面，共模濾波器一直是在電源線上的一把好手，而且該機器上確實沒有在電源端口加共模，該機器電流為1A,那我們可以先在線上串一個TLDCM4745-2-501TF共模，然后得到的數據不僅連時鐘都堵死了(下降了十幾個dB)，高頻的電源諧波分量，也有十分好的效果!測試數據如下：

(加了共模濾波器后的測試數據)

四總結

其在整改的過程中，可以通過借助電波暗室、頻譜儀、示波器等工具設備幫助我們快速的確定問題點。而不同問題要有不同的分析方法加上器件，這樣整改就可以做到事半功倍。
