在這篇文章中，小編將對運算放大器的相關內容和情況加以介紹以幫助大家增進對它的了解程度，和小編一起來閱讀以下內容吧。

一、兩種常見的運算放大器電路

1、電壓跟隨器

最基本的運算放大器電路是電壓跟隨器。這種電路通常不需要外部組件，它提供高輸入阻抗和低輸出阻抗，因此是很有用的緩沖器。其輸入和輸出電壓相等，輸入變化會產生等效的輸出電壓變化。

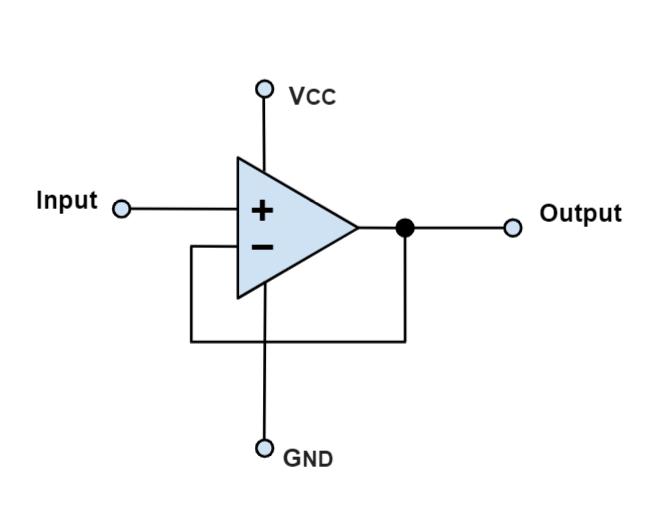

圖: 電壓跟隨器

電子設備中最常用的運算放大器是電壓放大器，它可以增加輸出電壓的幅度。反相配置和同相配置是兩種最常見的放大器配置。這兩種拓?fù)涠紴殚]環，這意味著輸出端有反饋返回到輸入端子，因此電壓增益由兩個電阻的比率設定。

2、反相運算放大器

在反相運算放大器中，正輸入端通常接地，負輸入端子被強制等于正輸入端。其輸入電流由VIN / R1之比決定。

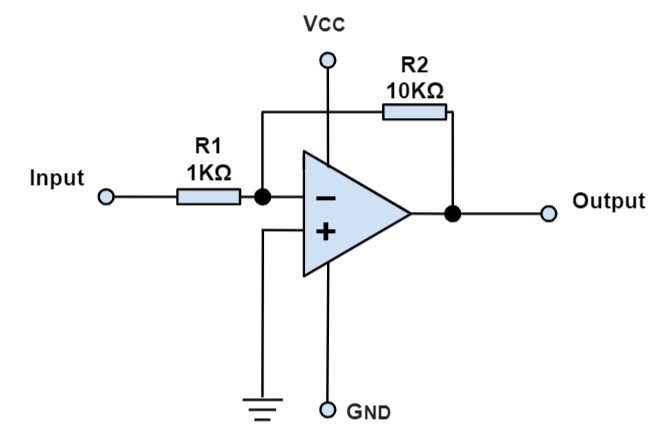

圖: 反相運算放大器

在這種配置中，相同的電流通過R2流至輸出。理想情況下，由于其高ZIN，電流不會流入運算放大器的負端子。通過R2流經負端子的電流產生相對于VIN的反相電壓極性。這就是為什么這種運算放大器被稱為反相配置的原因。請注意，運算放大器的輸出只能在其正電源和負電源之間擺動，因此要產生負輸出電壓，就需要一個具有負電源軌的運算放大器。VOUT可用 公式（3）來計算：

二、運算放大器電路功耗

為了了解運算放大器電路中的功耗問題，我們首先明白具有低靜態電流 (IQ)的放大器以及增加反饋網絡電阻值與功耗之間的關系。

讓我們首先考慮一個可能需要關注功率的示例電路：電池供電的傳感器在 1kHz時生成 50mV 幅度和 50mV 偏移的模擬正弦信號。信號需要放大到 0V 至 3V 的范圍以進行信號調節，如下圖所示：

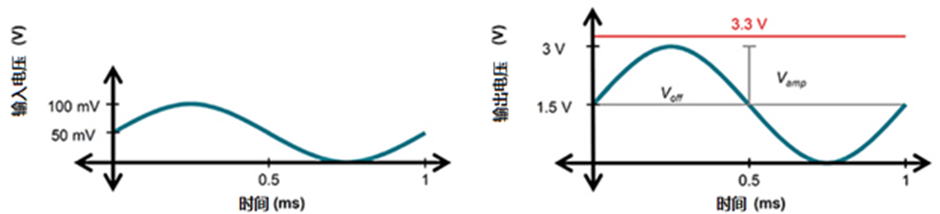

圖: 示例電路中的輸入及輸出信號

同時要盡可能節省電池電量，這將需要增益為 30V/V 的同相放大器配置，如下圖 所示。那么，我們應該如何來優化該電路的功耗呢？

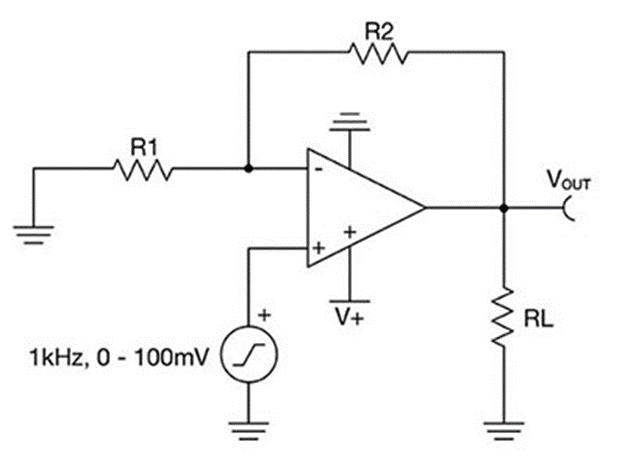

圖：傳感器放大電路

運算放大器電路的功耗由多種因素組成，分別是靜態功率、運算放大器輸出功率和負載功率。靜態功率 (或簡稱 PQuiescent) 是保持放大器開啟所需的功率，數據表中一般以 IQ（靜態電流）表示，例如下圖中Texas InstrumentsOPA391規格書中的顯示。

圖：TI OPA391運放的靜態電流 (圖片來源: Texas Instruments)

輸出功率 ( POutput)是運算放大器輸出級驅動負載時消耗的功率。最后，負載功率 ( PLoad)是負載本身消耗的功率。

在本例中，我們有一個單電源運算放大器，其正弦輸出信號具有直流電壓偏移。因此，我們將使用以下等式來計算總平均功率 (Ptotal avg) 。電源電壓由V+表示， Voff是輸出信號的直流偏移，Vamp是輸出信號的幅度，RLoad是運算放大器的總負載電阻。需要留意的，平均總功率與 IQ直接相關成正比，而與 RLoad成反比。

上述所有信息便是小編這次為大家推薦的有關運算放大器的內容，希望大家能夠喜歡，想了解更多有關它的信息或者其它內容，請關注我們網站哦。
