一、MOSFET對驅動電路的基本要求

MOSFET對驅動電路有一些基本要求，接下來將詳細介紹這些要求。首先，MOSFET對于驅動電路的電壓要求非常嚴格。由于MOSFET的工作電壓通常在幾百伏特到數千伏特之間，因此驅動電路需要能提供足夠高的電壓以確保正常工作。此外，由于MOSFET具有較高的耐壓能力，驅動電路的電壓峰值應該小于MOSFET的耐壓能力，以避免過電壓損壞。其次，MOSFET對于驅動電路的電流要求也很重要。MOSFET的驅動電流通常較大，因此驅動電路需要能夠提供足夠的電流來驅動MOSFET的導通和截止。此外，驅動電路還需能夠保證電流的穩定性和準確性，以確保MOSFET的工作可靠性。此外，驅動電路對于MOSFET的速度要求也很高。MOSFET的開關速度非?？欤虼蓑?qū)動電路需要能夠提供足夠高的速度來操作MOSFET的導通和截止過程。驅動電路的速度主要由驅動信號的上升時間和下降時間決定，因此合理設計驅動電路的輸入電路和輸出電路，以減少信號傳輸延遲和電路響應時間，可以提高驅動電路的速度。

二、MOSFET驅動電路的電源設計

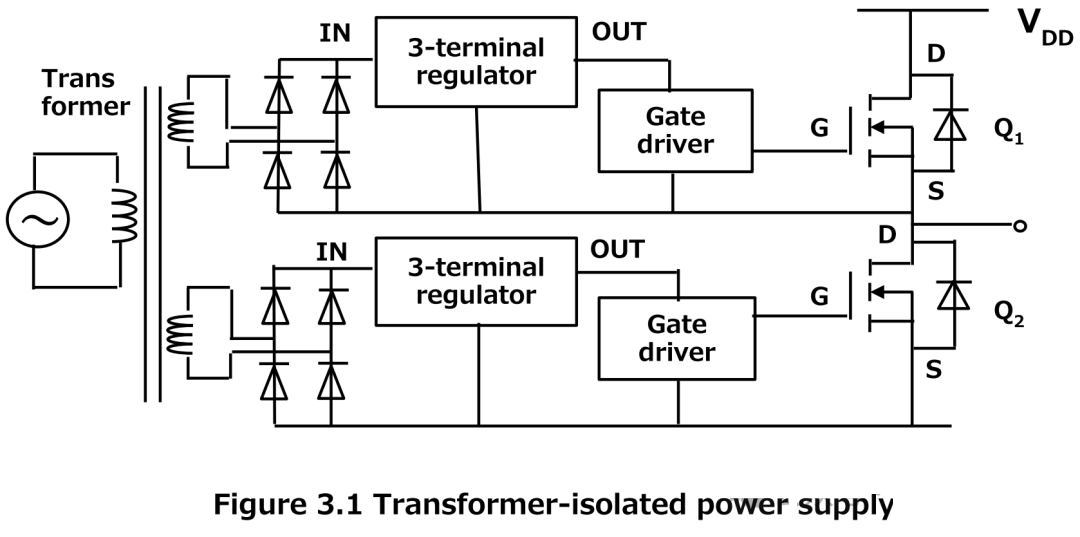

1、變壓器隔離電源

當使用MOSFET驅動由上下橋臂構成的H橋、三相逆變器或類似的電路時，上橋臂和下橋臂的電源必須彼此隔離。

圖3.1顯示了使用變壓器的電源示例。

驅動MOSFET的下臂的電源可以共用。因此，H橋需要三個電源，而三相橋需要四個電源。

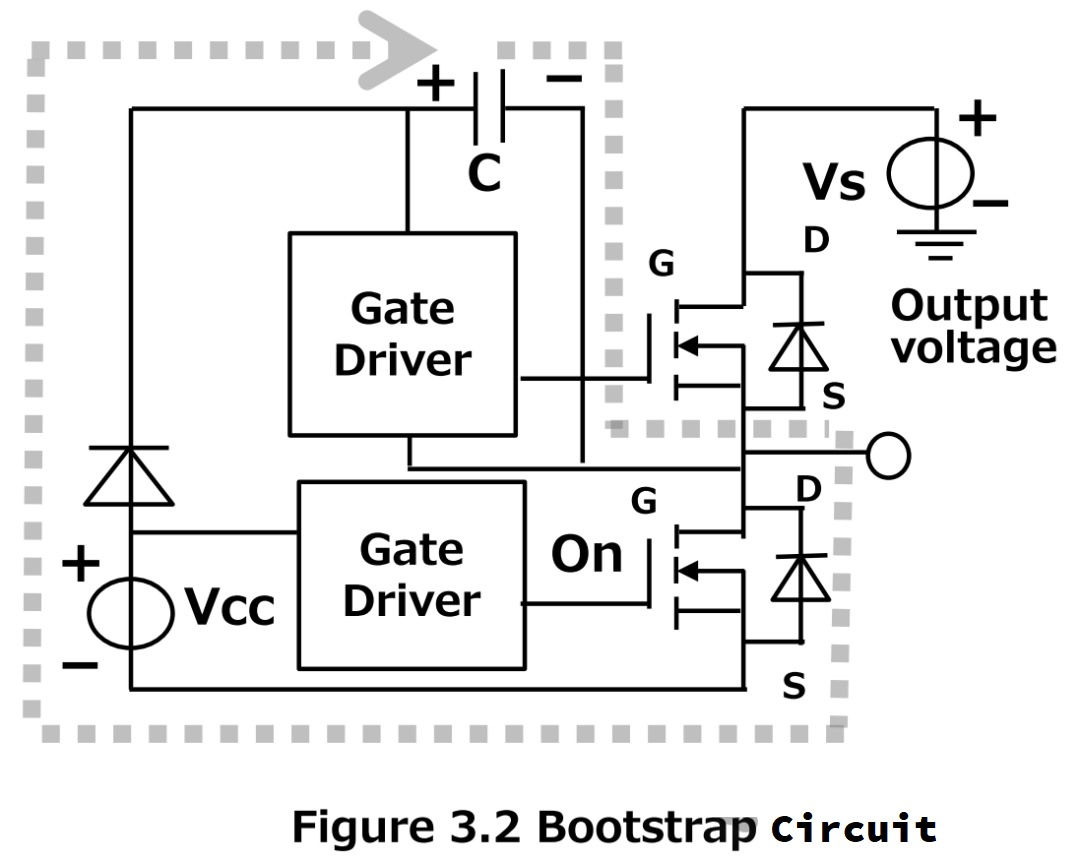

2、自舉電路

由二極管和電容器組成的自舉電路可以用來代替浮地電源。當MOSFET由逆變器或類似電路的上臂和下臂驅動時，可以在每個相中使用自舉電容C，如圖3.2所示，而不是浮置電源。最初，必須接通下臂中的器件以通過虛線的路徑從下臂的電源對電容C充電。下臂MOSFET每次導通時，電容C通過該路徑充電。由于上臂器件的占空比與電容C上存儲的電荷量有一定的關系，因此上臂的占空比存在限制。與輸出電壓的情況一樣，上臂的柵極電壓波動使其對噪聲敏感。因此，在設計上臂門電路時應謹慎。

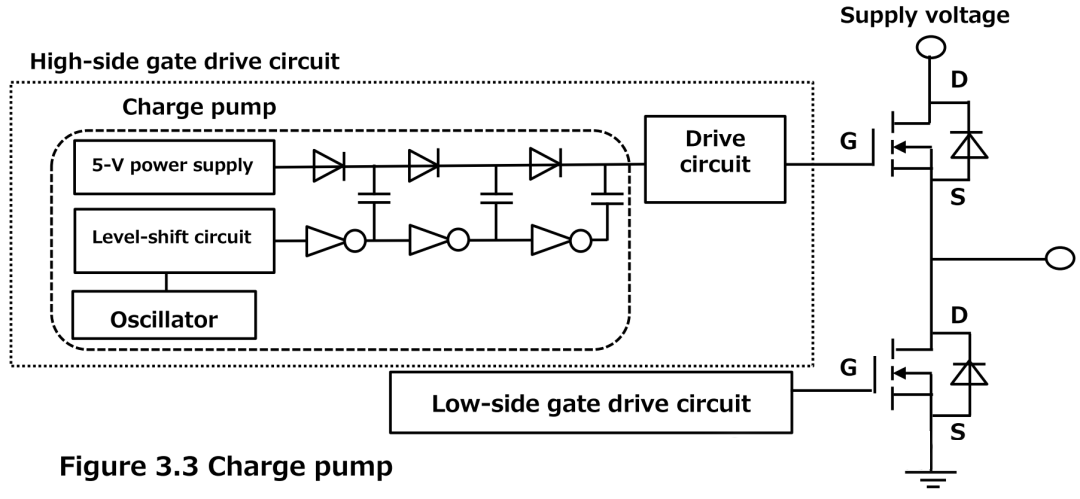

3、電荷泵

電荷泵由振蕩電路、二極管和電容組成。電荷泵每一級提升的電壓存儲在電容器中，如圖3所示。當MOSFET由上下橋臂構成時，點荷泵可用于驅動高邊。與自舉電路不同，電荷泵對輸出器件的占空比沒有任何限制。
