單相全橋逆變電路是一種將直流電能轉換為交流電能的電力電子設備，廣泛應用于各種電力系統和電力設備中。在單相全橋逆變電路中，移相調壓方式是一種常用的控制方式，通過調整逆變器的輸出電壓和頻率來實現對負載的控制。

單相全橋逆變電路由四個功率開關器件組成，通常采用IGBT或MOSFET等器件。這四個功率開關器件按照橋式連接方式連接，形成全橋結構。在全橋逆變電路中，直流電源通過四個功率開關器件的交替導通和關斷，將直流電能轉換為交流電能。

1.1 單相全橋逆變電路的工作原理

在單相全橋逆變電路中，四個功率開關器件按照一定的順序進行導通和關斷，從而實現直流電能向交流電能的轉換。具體來說，當一個功率開關器件導通時，另外三個功率開關器件處于關斷狀態。通過控制四個功率開關器件的導通和關斷順序，可以控制輸出交流電的電壓和頻率。

1.2 單相全橋逆變電路的控制方式

單相全橋逆變電路的控制方式主要有脈寬調制(PWM)控制和移相調壓控制兩種。脈寬調制控制是通過調整功率開關器件的導通時間來控制輸出交流電的電壓和頻率，而移相調壓控制則是通過調整功率開關器件的導通相位來實現對輸出交流電的控制。

移相調壓方式是一種通過調整功率開關器件的導通相位來實現對輸出交流電的控制的方法。在單相全橋逆變電路中，移相調壓方式的工作原理主要包括以下幾個方面：

2.1 移相控制的基本概念

移相控制是指通過調整功率開關器件的導通相位來改變輸出交流電的電壓和頻率。在單相全橋逆變電路中，四個功率開關器件的導通相位可以按照一定的順序進行調整，從而實現對輸出交流電的控制。

2.2 移相控制的實現方式

在單相全橋逆變電路中，移相控制的實現方式主要有以下幾種：

2.2.1 單相全橋逆變電路的相位控制

在單相全橋逆變電路中，可以通過調整四個功率開關器件的導通相位來實現對輸出交流電的控制。具體來說，可以通過控制四個功率開關器件的導通時間，使得輸出交流電的電壓和頻率按照預定的要求進行變化。

2.2.2 單相全橋逆變電路的相位差控制

在單相全橋逆變電路中，還可以通過調整相鄰兩個功率開關器件的導通相位差來實現對輸出交流電的控制。通過調整相位差，可以改變輸出交流電的電壓和頻率，從而實現對負載的控制。

2.3 移相控制的實現方法

在單相全橋逆變電路中，移相控制的實現方法主要有以下幾種：

2.3.1 基于微控制器的移相控制

在單相全橋逆變電路中，可以通過微控制器來實現移相控制。微控制器可以根據預定的控制策略，實時調整四個功率開關器件的導通相位，從而實現對輸出交流電的控制。

2.3.2 基于模擬電路的移相控制

在單相全橋逆變電路中，還可以通過模擬電路來實現移相控制。通過設計合適的模擬電路，可以實現對四個功率開關器件導通相位的實時調整，從而實現對輸出交流電的控制。

移相調壓方式在單相全橋逆變電路中有著廣泛的應用，主要包括以下幾個方面：

3.1 電力系統的調壓控制

在電力系統中，通過采用單相全橋逆變電路的移相調壓方式，可以實現對電力系統的電壓和頻率的實時控制，從而保證電力系統的穩定運行。

3.2 電力設備的調速控制

在電力設備中，如電動機、變壓器等，通過采用單相全橋逆變電路的移相調壓方式，可以實現對設備的調速控制，從而提高設備的運行效率和性能。

3.3 可再生能源的并網控制

在可再生能源領域，如太陽能、風能等，通過采用單相全橋逆變電路的移相調壓方式，可以實現對可再生能源的并網控制，從而提高可再生能源的利用率和經濟效益。

單相全橋逆變器的模式 單相全橋逆變器的工作分為 4種模式 ：

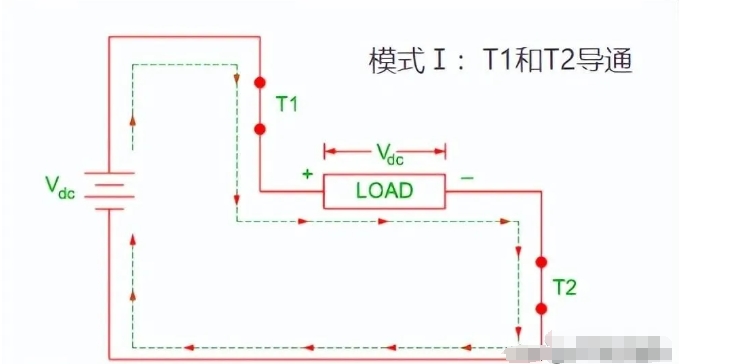

1、模式Ⅰ(t1< t < T/2)

T1和T2觸發脈沖，T1和T2同時導通，負載電壓變?yōu)?Vdc。應用KVL：Vs – V0 = 0，輸出電壓Vo=Vs。

負載電流的路徑為： (+)Vdc-T1-負載- T2-Vdc(-)。

在時刻T/2，輸出電流達到最大值，由于電壓和電流的極性相同，

T1在此時關斷。在此期間，負載電流和負載電壓變?yōu)檎?，因此功率從電源流向負載。

模式Ⅰ(t1< t < T/2)

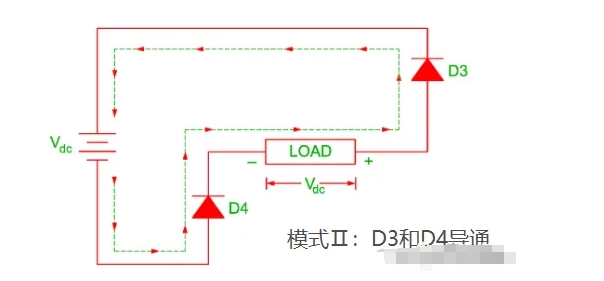

2、模式 II (T/2 < t < t2)

在此模式下，一旦T1 和T2關閉，負載上的電壓極性就會因感性負載而發生變化。

當二極管 D3 和 D4 導通時，負載電流流經路徑：D3 -(+)Vdc-Vdc(-)-二極管 D4。

在此模式下，功率從負載流向電源。

模式 II (T/2 < t < t2)

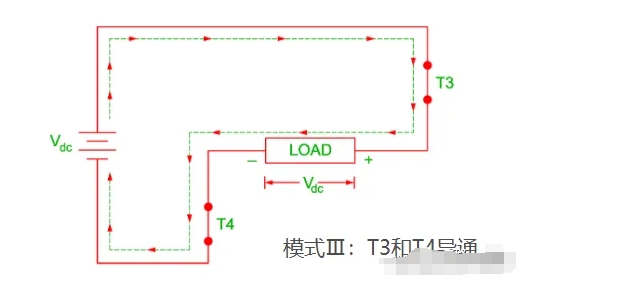

3、模式III(t2 < t < T)

在此模式期間， T1 和 T2 關閉，而 T3 和 T4開啟 。

負載兩端的電壓 變?yōu)?-Vdc ， 電流流經路徑 ：(+)Vdc - T3-負載-T4-Vdc(-)

由于在此期間負載電壓和負載電流均為負，因此

功率通過電源流向負載

模式III(t2 < t < T)

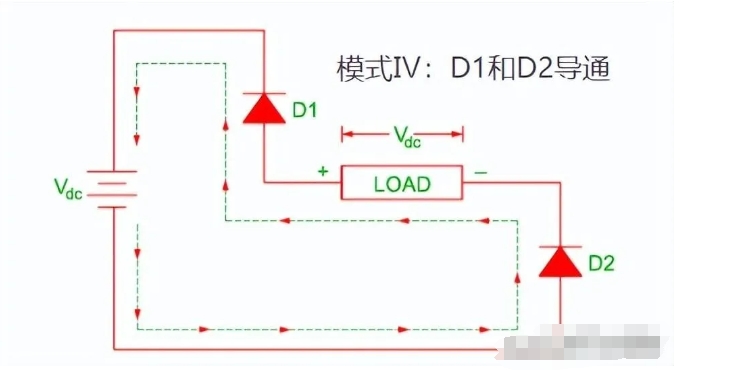

4、模式 Ⅳ (0 < t < t1)

在此模式下，當 T3 和T4 關閉時， 負載兩端電壓的極性會發生變化。

由于二極管D1 和 D2導通，負載電流流經路徑：二極管 D1-(+)Vdc-Vdc(-)- 二極管 D2-負載。

在此模式下，當負載電流方向反轉時， 功率從負載流向電源 。
