AC/DC和DC/DC雖然長得好似一對“雙胞胎”，但兩者都有各自的獨特特性。根據從事多年電源研發的一線工程師敘述，AD/DC和DC/DC存在很大差別，從產品設計、器件選擇、EMI、熱設計、可靠性目標上來說，AC/DC很復雜很難把握。

實際上，AC/DC又遍布人們的生活，諸如手機充電頭、LED街燈?！拔磥?lái)MPS將繼續在AC/DC這個賽道做到業界領先的地位”，MPS AC/DC產品總監Peter Huang在日前“秀出”其在AC/DC方向的理解和產品。

AC/DC獨特特性產生的限制

AC/DC獨特特性在于前向會接入高壓系統，即直接接觸電網。普遍來說電網的電壓都在85V~264V，這樣的一個交流低頻輸入導致會有觸電危險，因此在做AC/DC產品時，特別是與生活息息相關的充電頭要做到不能觸電。而在AC/DC轉換后到DC/DC中電壓已降低到48V/12V/9V/5V，因此二者設計上的區別是非常大的。

AC/DC最為重要的是安規，根據Peter的解釋，因?yàn)锳C/DC是高壓電源，所以PCB板設計時就會考慮安全距離，比如600V下小于規定毫米數就會放點，因此AC/DC的最小Layou板距離都有限制。而在絕緣標準的考核上，AC/DC也非常的嚴苛?！耙虼嗽诎踩嚯x和絕緣標準的雙重限制之下，AC/DC的功率密度就會有所限制”，Peter坦言。

AC/DC還會要滿足許多標準，Peter表示，因?yàn)锳C/DC會接入電網，因此必須要滿足EMC標準，即EN61000-x-x(ESD、EFT、Surge、THD)中的規定;電源設計本身還會產生噪聲，為確保不被噪聲干擾，需要滿足EMI電磁干擾的FCC和VDE標準;另外，在能效方面Energy Star、Coc、DOE、Erp幾大機構會對平均效率、輕負載效率要求和待機功耗有所要求。

從結構來講，AC/DC分為單級AC/DC和兩級AC/DC。單級AC/DC方面，普遍來說均在75W以下，前面不需要PFC，Buck結構功率在10W以下。所有家電都會存在Buck結構，架構發展經歷了RCC、Flyback、QR-Flyback(準諧振)。兩級AC/DC則均在75W以上，外部電源普遍均采用這種兩級結構，典型結構為Boost PFC+LLC。

“AC/DC能夠用到的領域和DC/DC是一樣的，因?yàn)樵谑褂肈C/DC前面必須要配置一個AC/DC”，Peter介紹表示，AC/DC可以廣泛應用在家電、工業設備、快充和PD3.1、游戲機、PC電源、智能電視、LED街燈、PV逆變器、服務器電源、OBC/車載充電器上。

AC/DC市場發展迅猛，小功率AC/DC市場方面，從2005年到2020年功率從3.5W提升至65W，功率密度0.1W/cc提升到0.97W/cc，待機功耗從0.3W降低到0.075W，材料從硅變?yōu)榈墶?/p>

目前市面上的低壓LED驅動電源五花八門，升壓，降壓都包含在內，不過在實際使用時總會有一定限制要求，比如要求電源輸入電壓要比LED電壓高3V(降壓電源)，或者是要求電源輸入電壓比LED電壓低(升壓電源)，這使得在串接LED燈或是使用其他LED燈時對工作電壓有著較大的限制。但如果使用一款升降壓LED驅動電源即可解決電壓限制的問題。

升降壓LED驅動電源介紹

輸入：AC/DC 12~24V

輸出：3~36V，780mA

區別于普通的直流驅動電源，這款驅動電源可以兼容AC12V-24V，應用更廣泛。作為一款 升降壓電源 ，只需輸入電源在規定范圍內，即可穩定恒流輸出780mA，3~36V去驅動LED燈。只需要注意LED燈正常工作的電流以及工作電壓不超過36V，即可正常使用，區別于升壓或降壓驅動，針對工作電壓范圍的要求更寬泛，兼容性更強。采用遠翔 FP7195作為驅動電源的驅動芯片，通過轉模擬調光技術使得電源在正常工作驅動LED燈時，LED燈不會產生 頻閃 ，表現出來的效果會更好。

電源板詳解

電源板大?。?8* 60*18mm

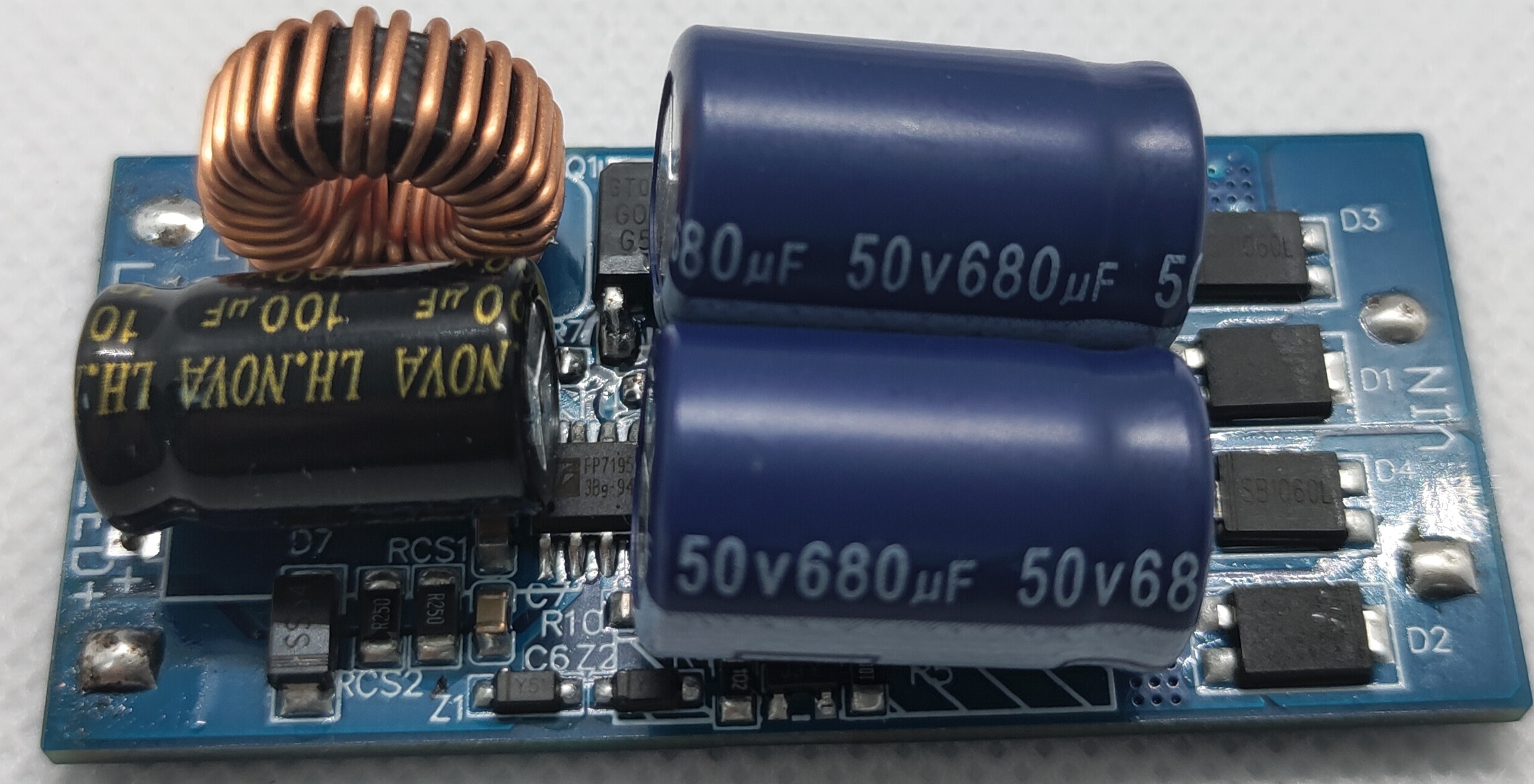

電源板實物圖
