對于企業而言，建立屬于自己的元件庫更為重要，在元件庫的制作及使用方面制定嚴格的規范，既可以約束和管理硬件工程師，又能加強產品硬件設計規范，提升產品協同開發的效率。

可見，規范化的元件庫對于硬件電路的設計開發非常重要。

盡管立創EDA 已經提供了豐富的眼瞼庫資源，但由于元件種類眾多，而且有些元件可能不包含在庫中。因此考慮到了個性化的設計需求，有必要建立自己專屬的既精簡又實用的元件庫。

每個元件都有非常嚴格的標準，都與實際的某個品牌、型號一一對應，并且每個元件都有完整的元件信息(如名稱、封裝、編號、供應商、供應商編號、制造商、制造商料號)。

元件庫的創建

主要把MCU、數碼管顯示、SPI存儲、I2C存儲、CAN總線電路、485電路、232電路、ISP接口、TFT接口、蜂鳴器、LED電路、JTAG接口、復位電路等核心芯片創建出來。下面以STM32F103C8T6主控芯片、數碼管及LED為例進行說明。

STM32F103C8T6主控芯片的創建

(1)在元件庫編輯器界面中，執行菜單命令“工具-新器件”，創建一個新的元件，命名為“STM32F103C8T6”。

(2)執行菜單命令“放置-矩形”，放置一個矩形框.

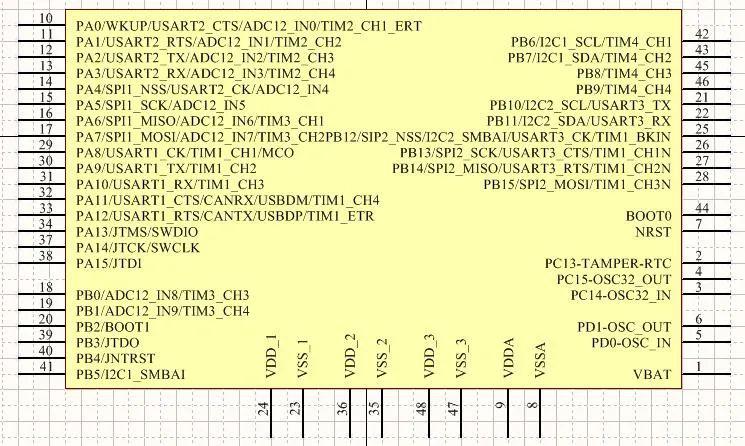

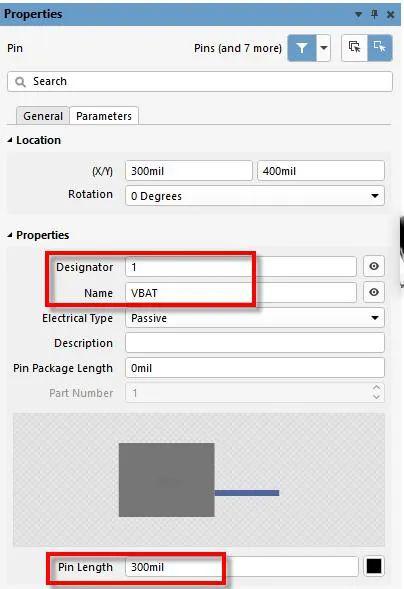

(3)執行菜單命令“放置-管腳”，在放置狀態下按“Tab”鍵，對管腳屬性進行設置，如圖13-5所示，然后執行放置到矩形框的邊緣，重復其操作，放置完所有關于此芯片的管腳，如圖13-6所示。

圖13-5 管腳屬性設置

圖13-6 STM32F103C8T6管腳的放置

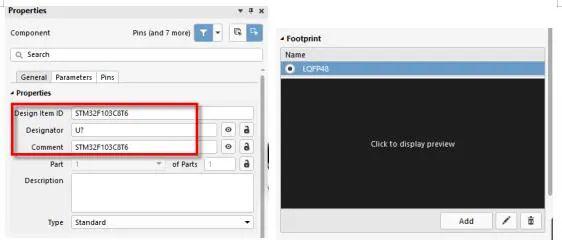

(4)在元件庫面板中雙擊該元件名稱，對所創建的主控芯片的元件屬性進行設置，如圖13-7所示。

① Designator：設置為芯片常用位號“U?”。

② Comment：填寫好芯片的型號值“STM32F103C8T6”。

③ Footprint：單擊“Add”按鈕，添加PCB封裝模型“LQFP48”。

圖13-7 元件屬性設置

至此，STM32F103C8T6主控芯片創建完畢。

數碼管的創建

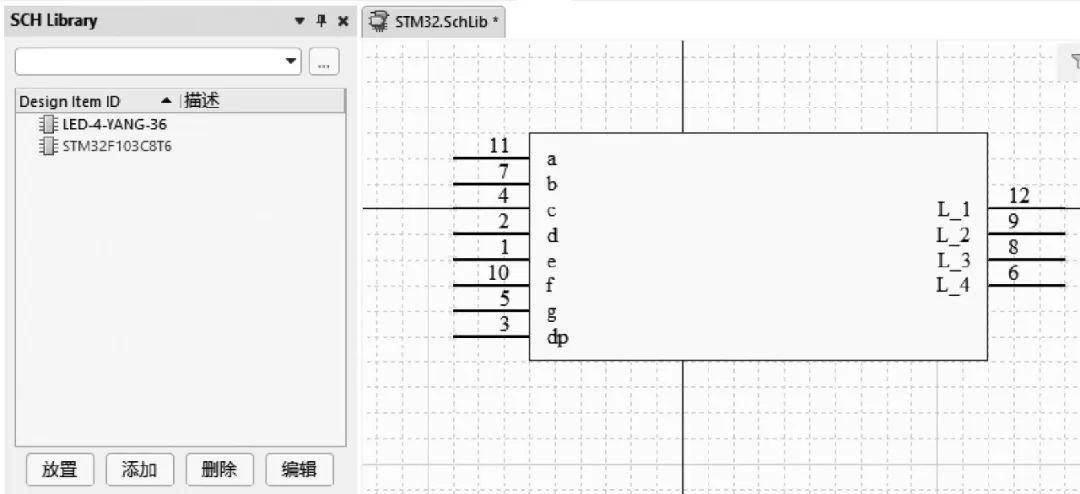

(1)前3步和主控芯片的創建類似，創建一個名稱為“LED-4-YANG-36”的元件，放置一個矩形框，并放置完其管腳，如圖13-8所示。

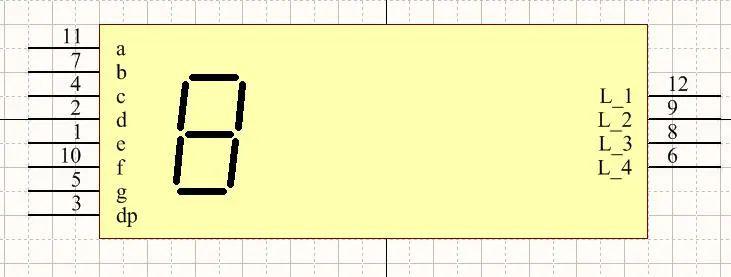

(2)執行菜單命令“放置-線”，在放置狀態下按“Tab”鍵，設置線條屬性，在矩形框內繪制“8”的形狀組合線條，如圖13-9所示。

圖13-8 數碼管的創建(未完)

圖13-9 繪制“8”的形狀組合線條

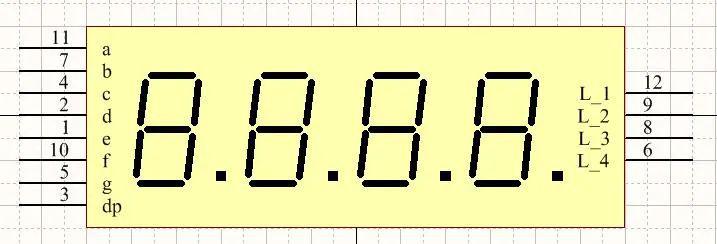

(3)該數碼管是個4位數碼管，框選所繪制的“8”，然后復制得到另外3個“8”到矩形框內，并且每個“8”之間注意放置一個“”，如圖13-10所示。

圖13-10 LED-4-YANG-36數碼管

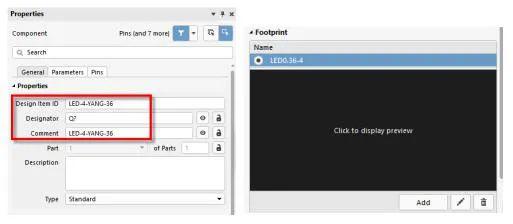

(4)在元件庫面板中雙擊該元件名稱，設置其元件屬性，如圖 13-11 所示，完成數碼管的創建。

圖13-11 數碼管的元件屬性設置

圖13-12 放置三角形

LED的創建

(1)執行菜單命令“工具-新器件”，創建一個新的元件，命名為“發光二極管”。

(2)執行菜單命令“放置-多邊形”，激活放置多邊形命令，放置一個三角形，如圖13-12所示。

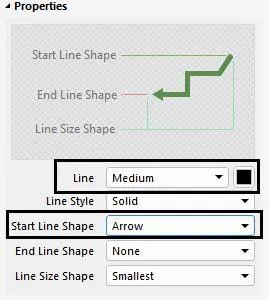

(3)執行菜單命令“放置-線”，在放置狀態下按“Tab”鍵，按圖13-13所示設置線條屬性，在三角形的右上方放置兩個箭頭線條，并且在三角形的頂角放置一條豎線，表示是二極管，如圖13-14所示。

圖13-14 放置箭頭

(4)執行菜單命令“放置-管腳”，在三角形兩端各放置一個管腳，然后稍微調整下元件的協調性和美觀性，如圖13-15所示。

(5)在元件庫面板中雙擊該元件名稱，設置其元件屬性，完成LED的創建。

按照上述創建元件的步驟，完成其他元件的創建。
